Instandhaltung
82
Pumpenkopf montieren
1. Bringen Sie die Membranen (7) in Mittelstellung.
2. Drücken Sie den Rand beider Membranen (7) rundum an.
3. Setzen Sie den Kopfdeckel (3) entsprechend des Passstif-
tes (5) auf die Zwischenplatte (6).
4. Setzen Sie die Druckplatte (2) entsprechend des Bleistift-
strichs auf den Kopfdeckel (3).
5. Führen Sie die Schritte 3 und 4 für den zweiten Pumpen-
kopf durch.
6. Setzen Sie die Pumpenköpfe (bestehend aus Kopfdeckel
(3), Zwischenplatte (6) mit Ventilplatten/Dichtungen (4)
und Druckplatte (2)) zusammen mit dem Verschaltungs-
rohr entsprechend dem Bleistiftstrich auf das Pumpenge-
häuse (siehe Abb. 29).
Achten Sie dabei darauf, dass die Schlauchverbindung
(11) gerade in den Abscheideradapter eingeführt wird.
7. Schrauben Sie die Überwurfschraube der Schlauchverbin-
dung (11) 1-2 Umdrehungen von Hand ein.

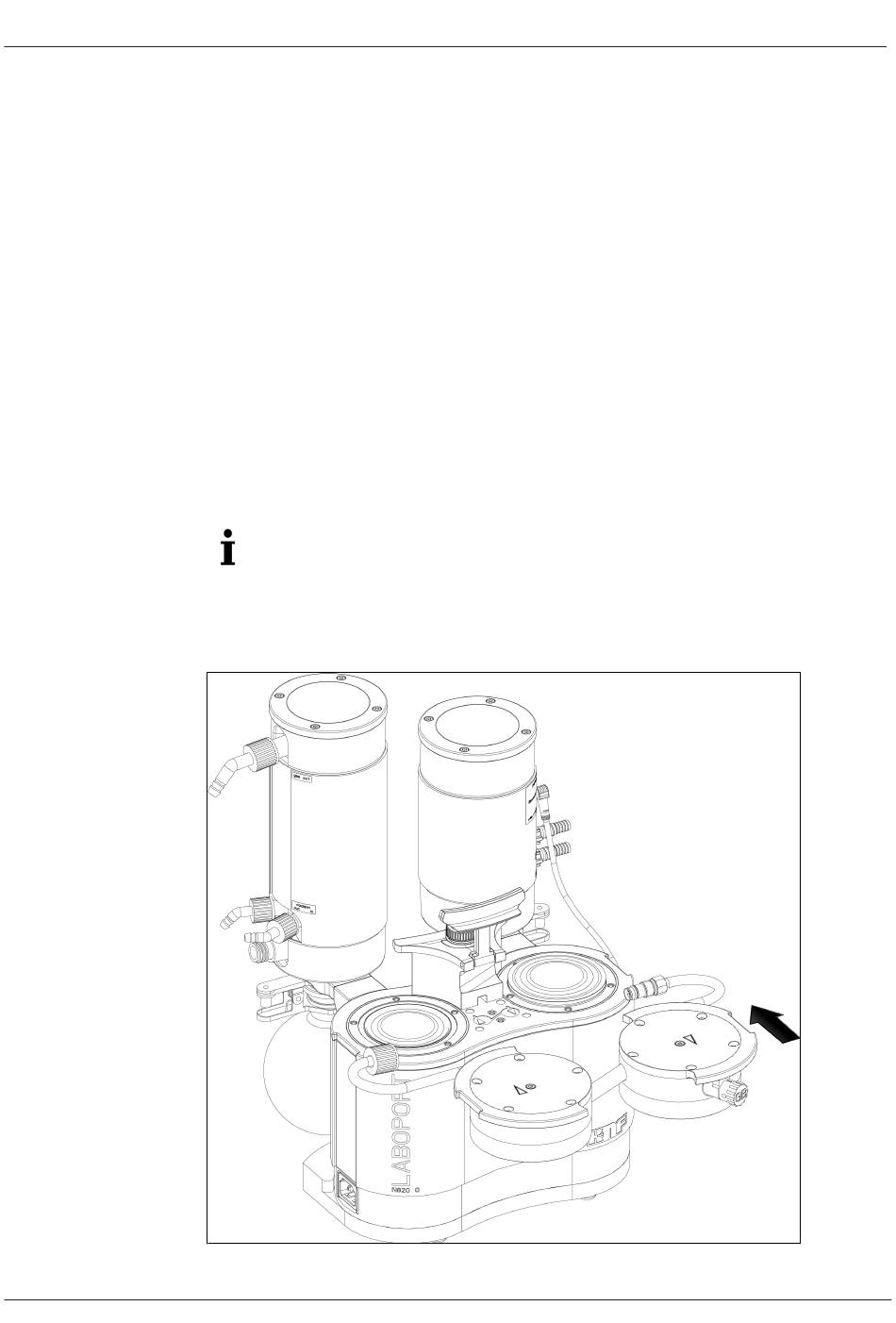

Abb.29: Pumpenkopf montieren
Vakuumsystem SC820G / SC840G
Original-Betriebsanleitung, KNF 339416-339418 06/22
