Vakuumsystem SC820G / SC840G
Voraussetzun-
gen
Material und
Werkzeug
Hinweise zum
Vorgehen
Original-Betriebsanleitung, KNF 339416-339418 06/22

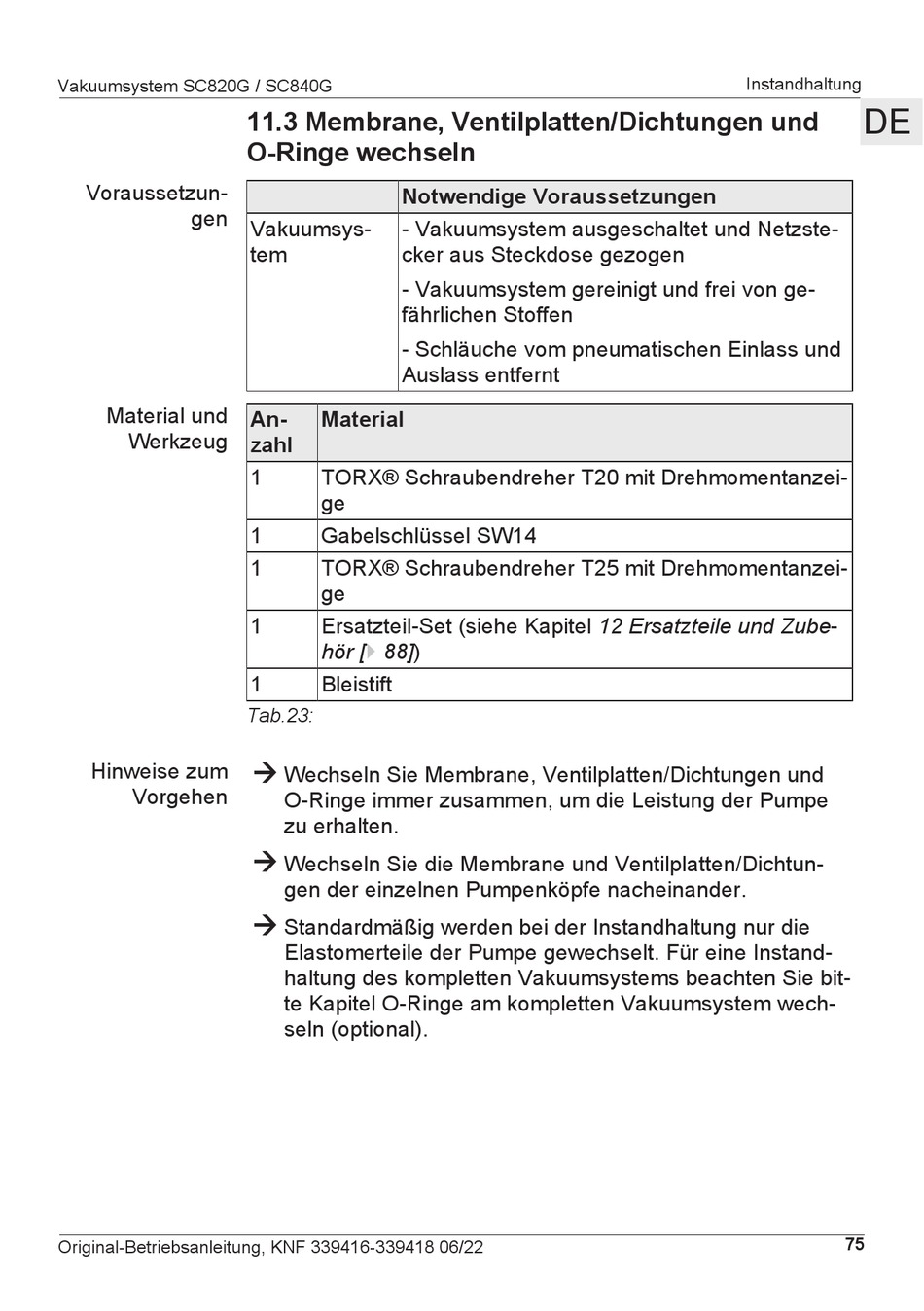

11.3 Membrane, Ventilplatten/Dichtungen und
O-Ringe wechseln
Notwendige Voraussetzungen
Vakuumsys-
- Vakuumsystem ausgeschaltet und Netzste-
tem
cker aus Steckdose gezogen
- Vakuumsystem gereinigt und frei von ge-
fährlichen Stoffen
- Schläuche vom pneumatischen Einlass und
Auslass entfernt
An-
Material
zahl
1
TORX® Schraubendreher T20 mit Drehmomentanzei-
ge
1
Gabelschlüssel SW14
1
TORX® Schraubendreher T25 mit Drehmomentanzei-
ge
1
Ersatzteil-Set (siehe Kapitel 12 Ersatzteile und Zube-
hör [} 88])
1
Bleistift
Tab.23:
à
Wechseln Sie Membrane, Ventilplatten/Dichtungen und
O-Ringe immer zusammen, um die Leistung der Pumpe
zu erhalten.
à
Wechseln Sie die Membrane und Ventilplatten/Dichtun-
gen der einzelnen Pumpenköpfe nacheinander.
à
Standardmäßig werden bei der Instandhaltung nur die
Elastomerteile der Pumpe gewechselt. Für eine Instand-
haltung des kompletten Vakuumsystems beachten Sie bit-
te Kapitel O-Ringe am kompletten Vakuumsystem wech-
seln (optional).
Instandhaltung
DE
75
