5 Betrieb
5.3 Regelung
Bestätigung von Alarmen
Zur Bestätigung eines Alarms gehen Sie wie folgt vor:
1 Die ALM-Taste auf dem vorderen Bedienfeld drücken. Auf dem Bildschirm wird die
2 Erneut auf die ALM-Taste drücken, um zum Hauptmenü zurückzukehren. Der
Eine Liste der Alarmmeldungen siehe
Verwendung eines externen Alarms

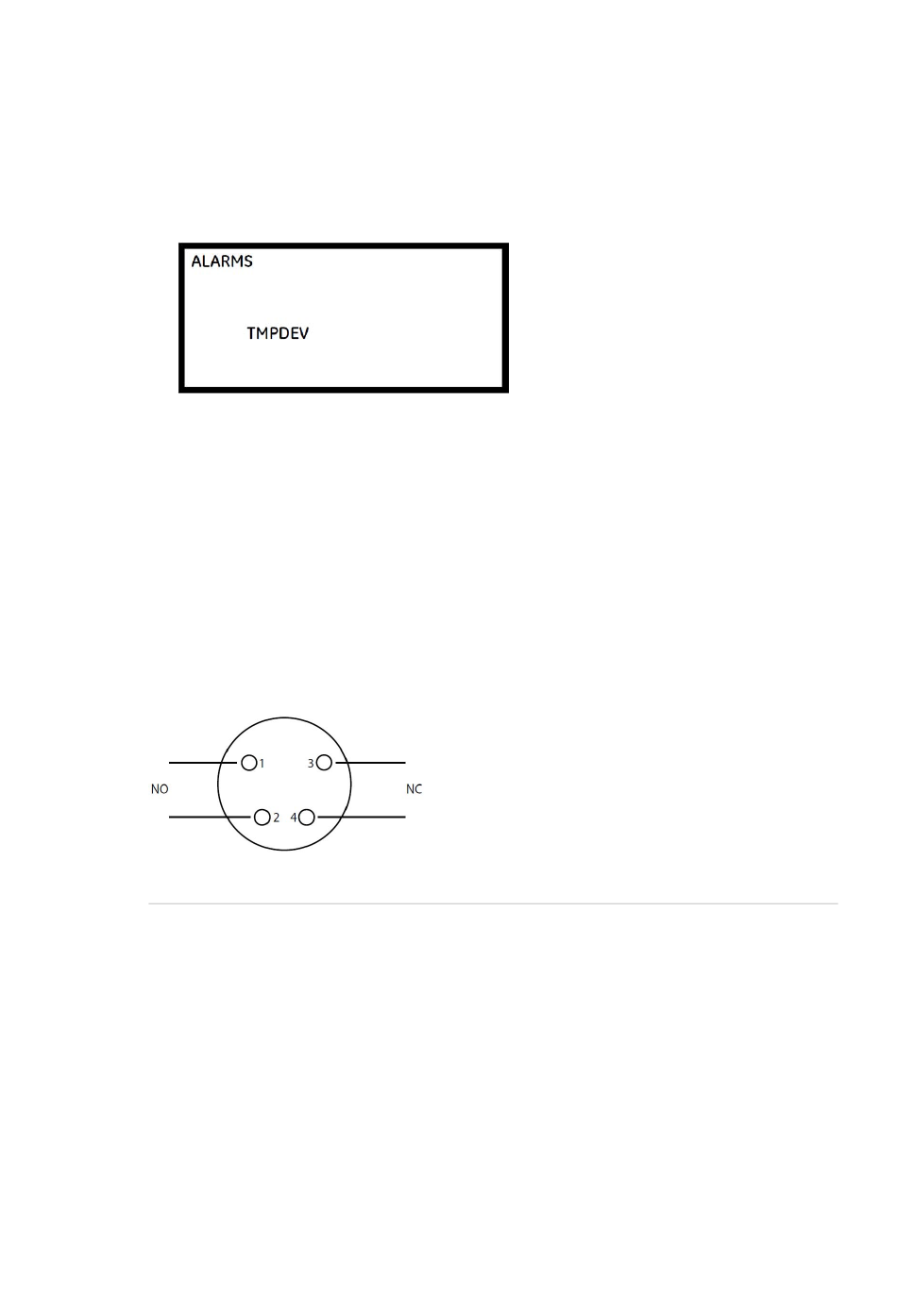

Ein 4-Pin-Anschluss auf der Geräterückseite bietet NO-Kontakte (Schließkontakte) und
NC-Kontakte (Ruhekontakte), die sich in einer Alarmsituation schließen bzw. öffnen. Pin
1 und 2 sind NO-Kontakte und Pin 3 und 4 sind NC-Kontakte. In der folgenden Abbildung
werden die Pins beschrieben, wobei der Anschluss für externe Alarme von der Geräterück-
seite aus betrachtet wird.
Der externe Alarm bleibt aktiv, solange die Alarmsituation weiterhin vorliegt.
62
Alarmursache angezeigt (in diesem Beispiel eine Temperaturabweichung).
ALARM!-Indikator leuchtet dauerhaft, bis die Alarmsituation behoben worden ist.
Alarmmeldungen, auf Seite
Xuri Cell Expansion System W5 Bedienungsanleitung 29-0569-96 AC
92.
