3 Beschreibung
3.2 Funktionsbeschreibung

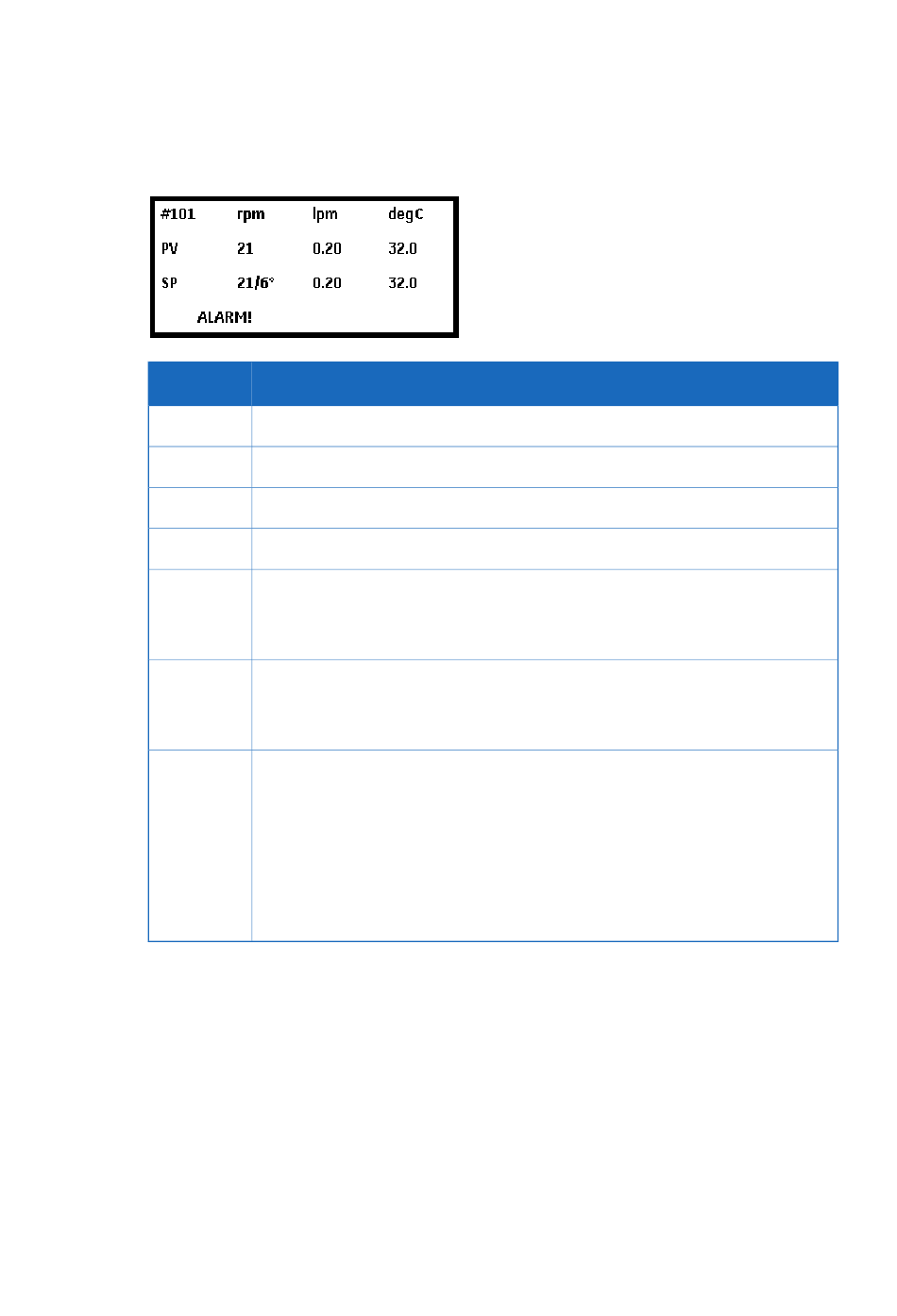

LCD-Hauptbildschirm
Im Normalbetrieb wird auf der LCD-Anzeige der Hauptbildschirm angezeigt (siehe unten).
Teil
#101
rpm
lpm
degC
PV
SP
ALARM!
32
Funktion
Kommunikationsadresse
Wippgeschwindigkeit (rpm, Wippbewegungen/min)
Luftströmung (l/min)
Temperatur (°C)
Prozesswerte (Istwerte)
In diesem Beispiel sind die Prozesswerte (PV) 21 (rpm), 0,20 (lpm) und
32,0 (degC).
Sollwerte
In diesem Beispiel sind die Sollwerte (SP) 21/6º (rpm/Wippwinkel), 0,20
(lpm) und 32,0 (degC)
Blinkender Text weist auf einen neuen Alarm hin, der noch nicht
•
bestätigt worden ist.
Ein dauerhaft leuchtender Text weist auf einen Alarm hin, der zwar
•
bestätigt, aber noch nicht behoben worden ist.
Wenn kein Text sichtbar ist, ist zurzeit kein aktueller Alarmzustand
•
vorhanden.
Xuri Cell Expansion System W5 Bedienungsanleitung 29-0569-96 AC
