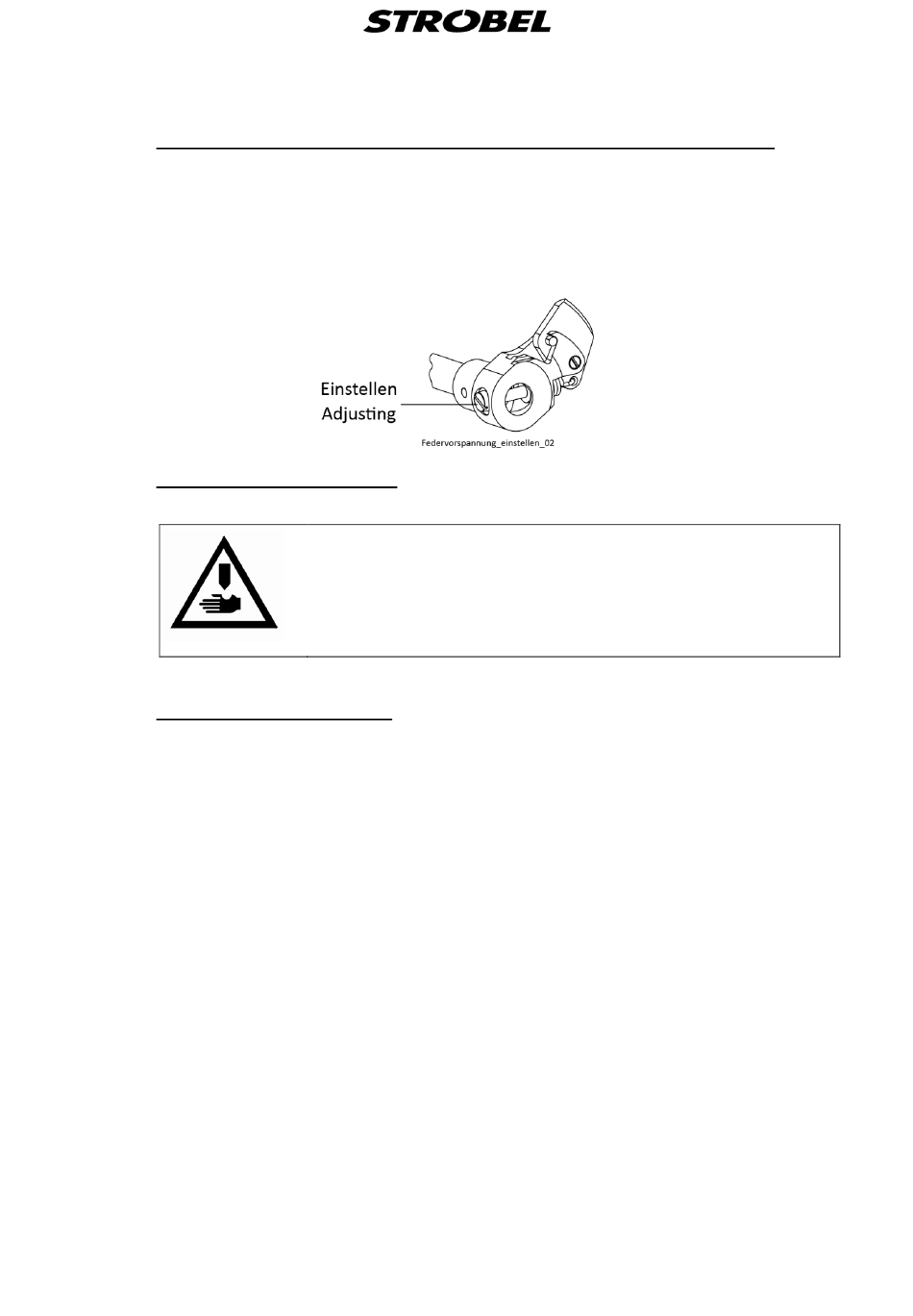

3.7.4 Einstellen der Federvorspannung bei gefedertem Drücker
Der gefederte Drücker wird von einer Zugfeder, die im Drückerlager untergebracht ist,
unter Spannung gehalten. Zum Einstellen Schraubendreher (im Maschinenzubehör)
verwenden. (Fig. 21)
Fig. 21
3.8 Pneumatische Lüftung
3.8.1 Einstellen der Lüftung
Die Lüftungsgeschwindigkeit des Stofftragarmes ist am Drosselrückschlagventil soweit
zu reduzieren, dass beim Absenken des Stofftragarmes kein hartes Schlaggeräusch
entsteht.
Der Lüftungsweg ist so einzustellen, dass der Kolben im Pneumatikzylinder auf
Anschlag fährt. Der Stofftragarm soll sich im gelüfteten Zustand noch ca. 1 mm nach
unten drücken lassen.
V O R S I C H T ! Verletzungsgefahr!
Gefahr von Fingerquetschungen im Bereich von pneumatisch
betätigten Teilen.
37
