3.2.2

Einstellen des Nadelhubes (Fig. 12, Fig. 13 und Fig. 15)

Der Nadelhub muss so eingestellt werden, dass bei einem Schlingenhub von 2,3 – 3,0
mm die linke Nadelöhrseite zur rechten Kante des großen Greiferfingers ca.1,0 +0,5
mm Abstand hat, wenn die Spitze des großen Greiferfingers über der Nadelmitte steht
(Fig. 15).
Zum Verstellen muss der Kopfdeckel entfernt werden. Nach Lösen (Inbusschlüssel
Gr.4) der Schraube (1) Fig. 13 kann der Kugelbolzen (2) Fig. 12 mit einem Schlitz-
Schraubendreher verstellt werden.
Der Kugelbolzen ist bei waagrechter Stellung so einzusetzen, dass der Schlitz des ø6-
Bolzens senkrecht unter dem ø7-Bolzen steht.
Eine Drehung im Uhrzeigersinn ergibt einen größeren, eine Drehung dagegen ergibt
einen kleineren Nadelhub.
Der Abstand Kugelbolzen - Nadelwelle beträgt 2 ±0,5 mm. Nach Verstellen des
Nadelhubes muss der Nadelhebel nach Punkt „3.2.1 Montage" neu eingestellt
werden.
Schraube (1) Fig. 13 festziehen.
Greifer- und Nadelbewegung mittels Durchdrehen der Hauptwelle per Handrad
überprüfen.

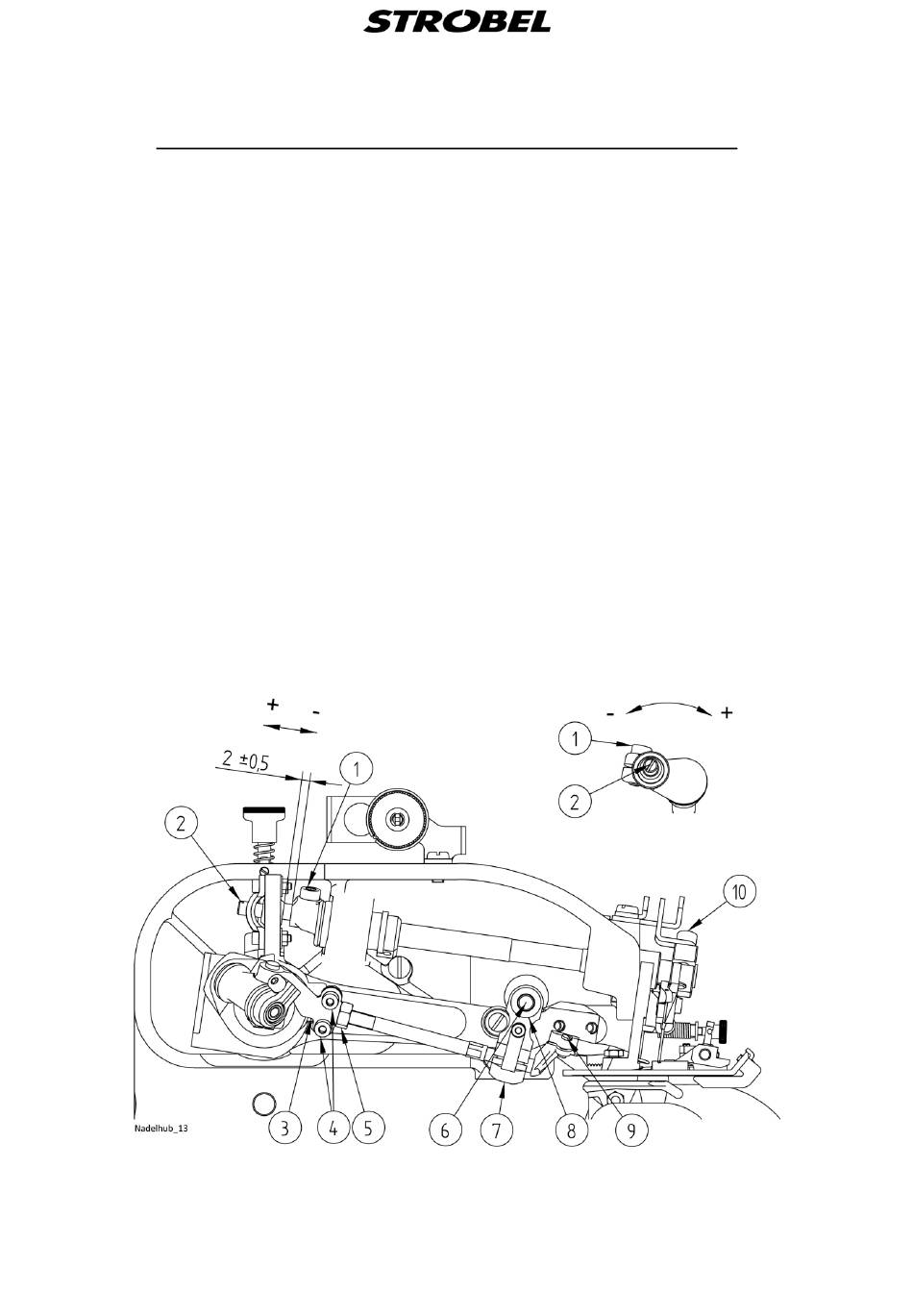

Fig. 12
