3 Hinweise für Reparatur und Justierung
3.1

Stichplattenmontage (Fig. 5)

Stichplatten werden im Werk justiert und können als Komplettbauteil problemlos
ausgetauscht werden. Bei Austausch der Nadelführung(en) müssen die Einstellmaße
neu mit einer Messuhr überprüft werden. Die Messuhr wird nach Ausbau des
Nadelhebels an die Nadelwelle montiert und tastet durch Drehen am Handrad die
Nadelführungen ab.
Wir empfehlen die Stichplattenmesslehre 00392.0517 als Zubehör zu erwerben.

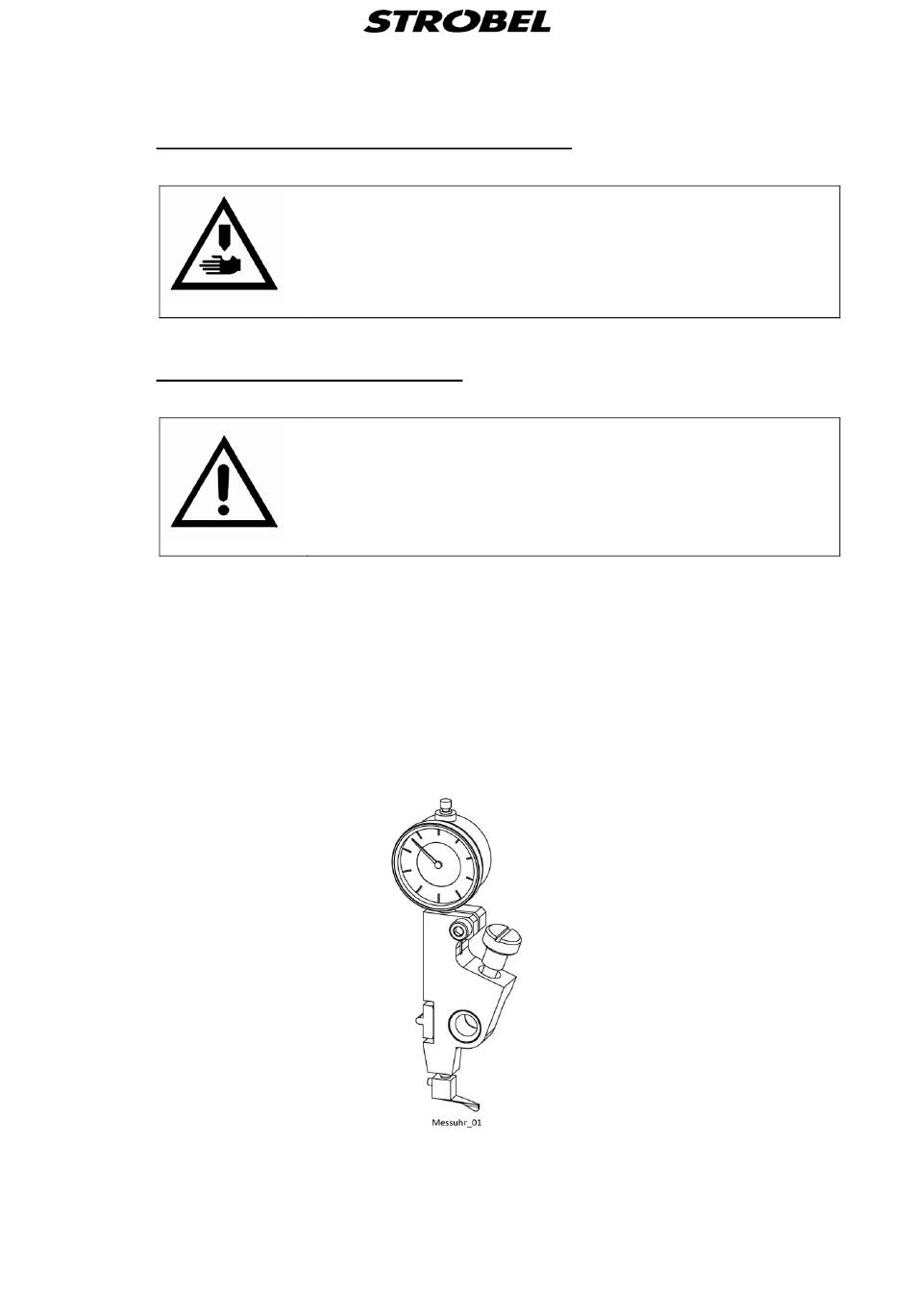

Fig. 5
V O R S I C H T ! Verletzungsgefahr!
Vor Wartungs- und Reparaturarbeiten Sicherheitshinweise und
die Betriebsanleitung beachten. Bei deren Nichtbeachtung kann
es zu schwerwiegenden körperlichen Schädigungen kommen.
A C H T U N G !
Maschine elektrisch abschalten!
