3.4

Greifer

Aus- und Einbau des Greifers (Fig. 12)
Nach Lösen der Linsenschraube (9) kann der Greifer nach vorne herausgenommen
werden.
Beim Einbau ist darauf zu achten, dass der Greifer mit seiner Fixierfläche in der
Aufnahme anliegt und ganz eingeschoben ist.
Linsenschraube (9) festziehen.
3.4.1

Aus- und Einbau der Greiferwelle

Nach Ausbau des Greifers und Lösen der Stellringe (8) Fig. 12 und (3) Fig. 13 kann die
Greiferwelle samt Kugelgelenkhebel (7) Fig. 12 herausgenommen werden.
3.4.2

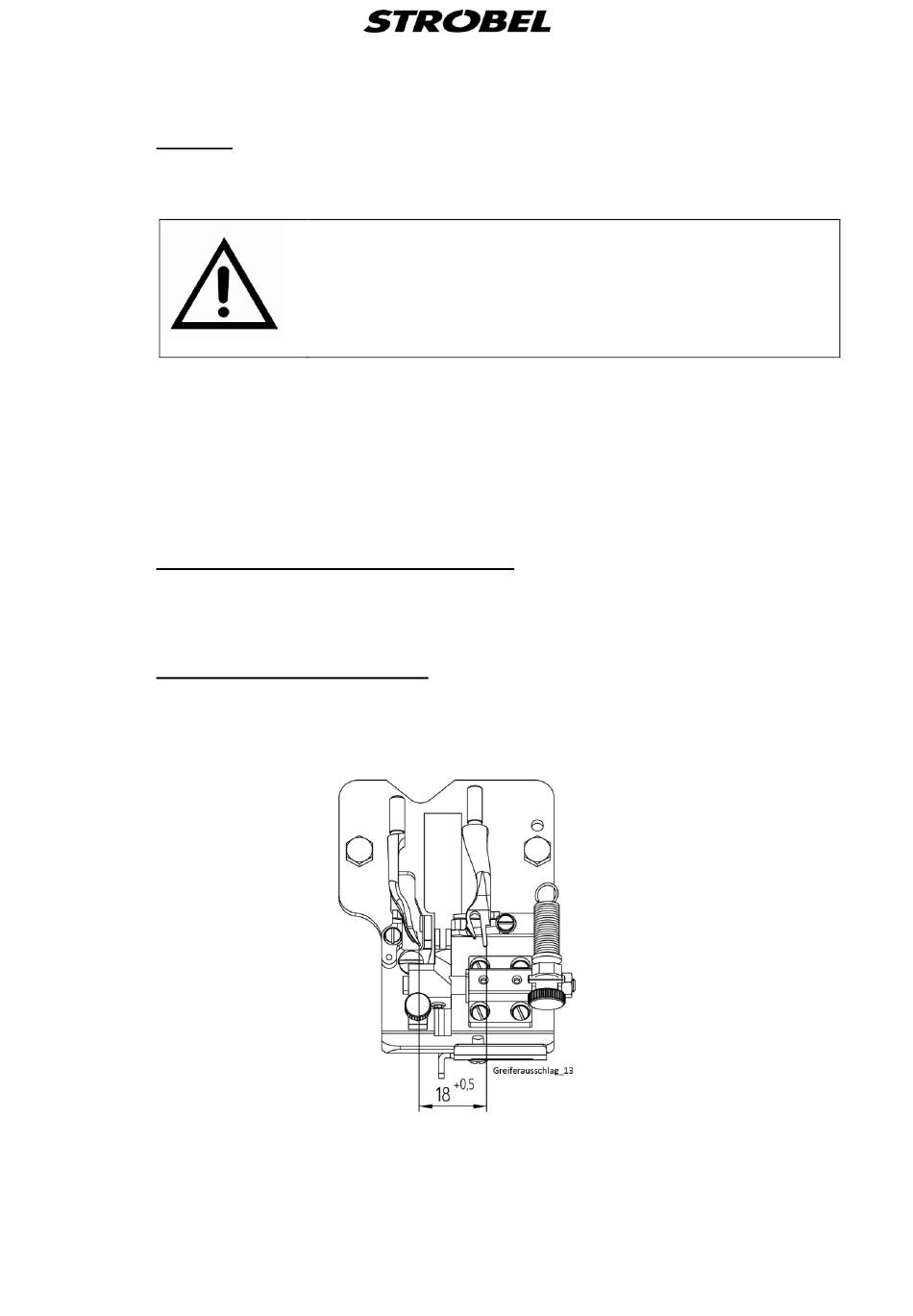

Greiferausschlag (Fig. 14)

Der Greiferausschlag beträgt 18 +0,5 mm (Kontrollmaß).
Fig. 14
A C H T U N G !
Maschine elektrisch abschalten!
