11.3.3 Anschlussplan SolvisBen Gas-/Öl-Hybrid

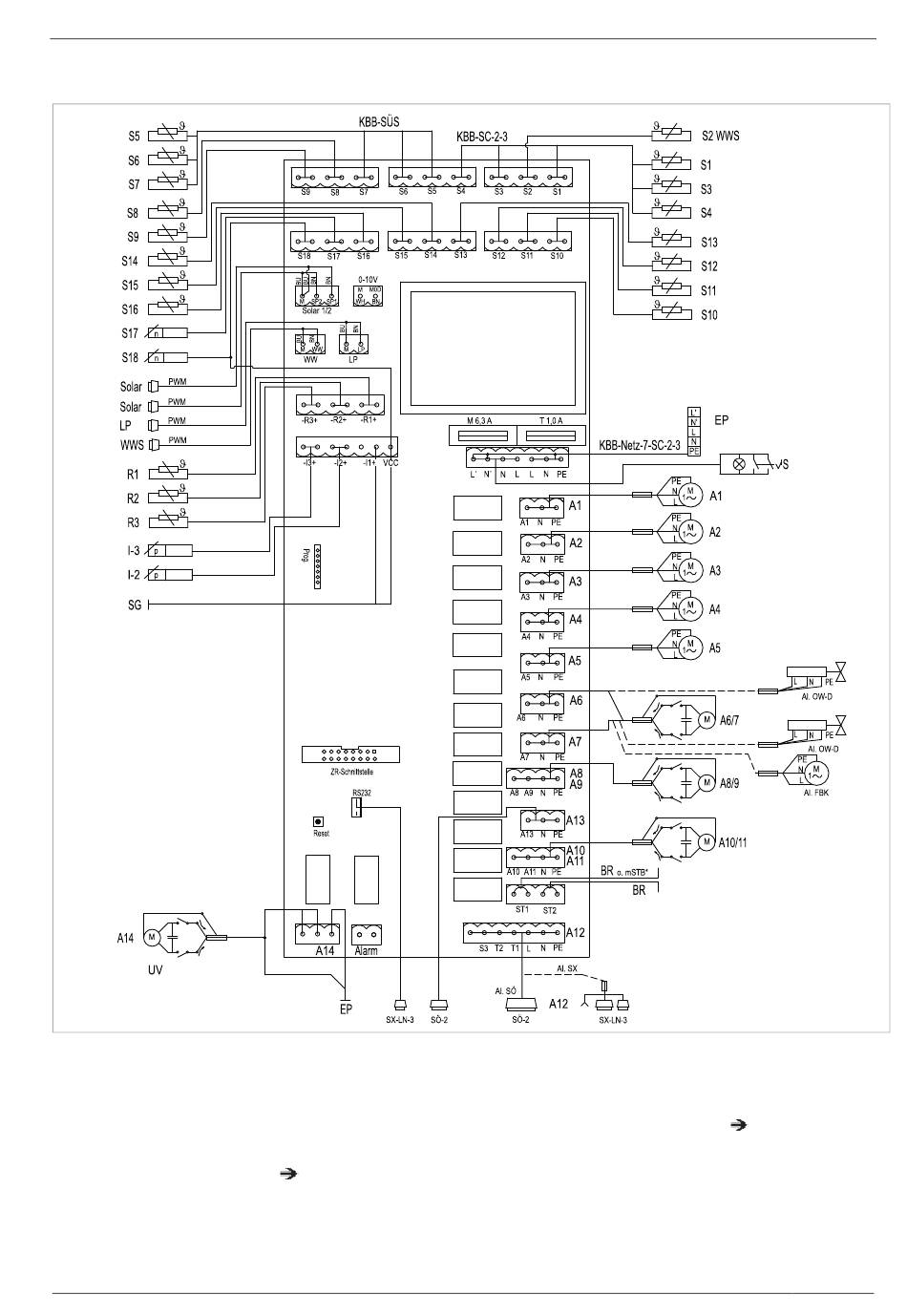

Abb. 151: Netzplatine SolvisControl 3 für SolvisBen Gas-/Öl-Hybrid
* mSTB nur für SolvisBen Öl-Hybrid
AL FBK Alternative Festbrennstoffkessel
AL OWD Alternative Ost / West-Dach
AL SÖ Alternativer Anschluss für SolvisBen Öl
AL SX Alternativer Anschluss für SolvisBen Gas
BR Brücke
EP Erweiterungsplatine, siehe
KBB SC-2-3 Sensorkabelbaum SolvisControl 3
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 32542-3a
KBB-SÜS
mSTB
SG
UV
WWS
Abb. 152, S. 80 ZR
Sensorkabelbaum Solarwärmeübergabestation
mechanischer Sicherheitstemperaturbegrenzer
SmartGrid Anschlussplatine, siehe
Umschaltventil
Warmwasserstation
Zentralregler-Schnittstelle
11 Anhang
Abb. 149, S. 76
