11 Anhang

11.2 Anschlussplatine SmartGrid

Die SmartGrid-Anschlussplatine ist eine Schnittstelle für
mehrere Funktionen. So kann entweder das Stromnetz
entlastet werden, indem die Wärmepumpe abgestellt
wird. Es ist aber auch möglich, günstige Tarife zu lastarmen
Zeiten dafür zu nutzen, den Warmwasserbereich beson-
ders heiß aufzuladen.

11.2.1 Belegungstabelle

Betriebszustand
1 – „EVU-Sperre"
2 – Normalbetrieb
3 – verstärkter Betrieb
4 – ext. Anforderung

11.2.2 Anschlussplan

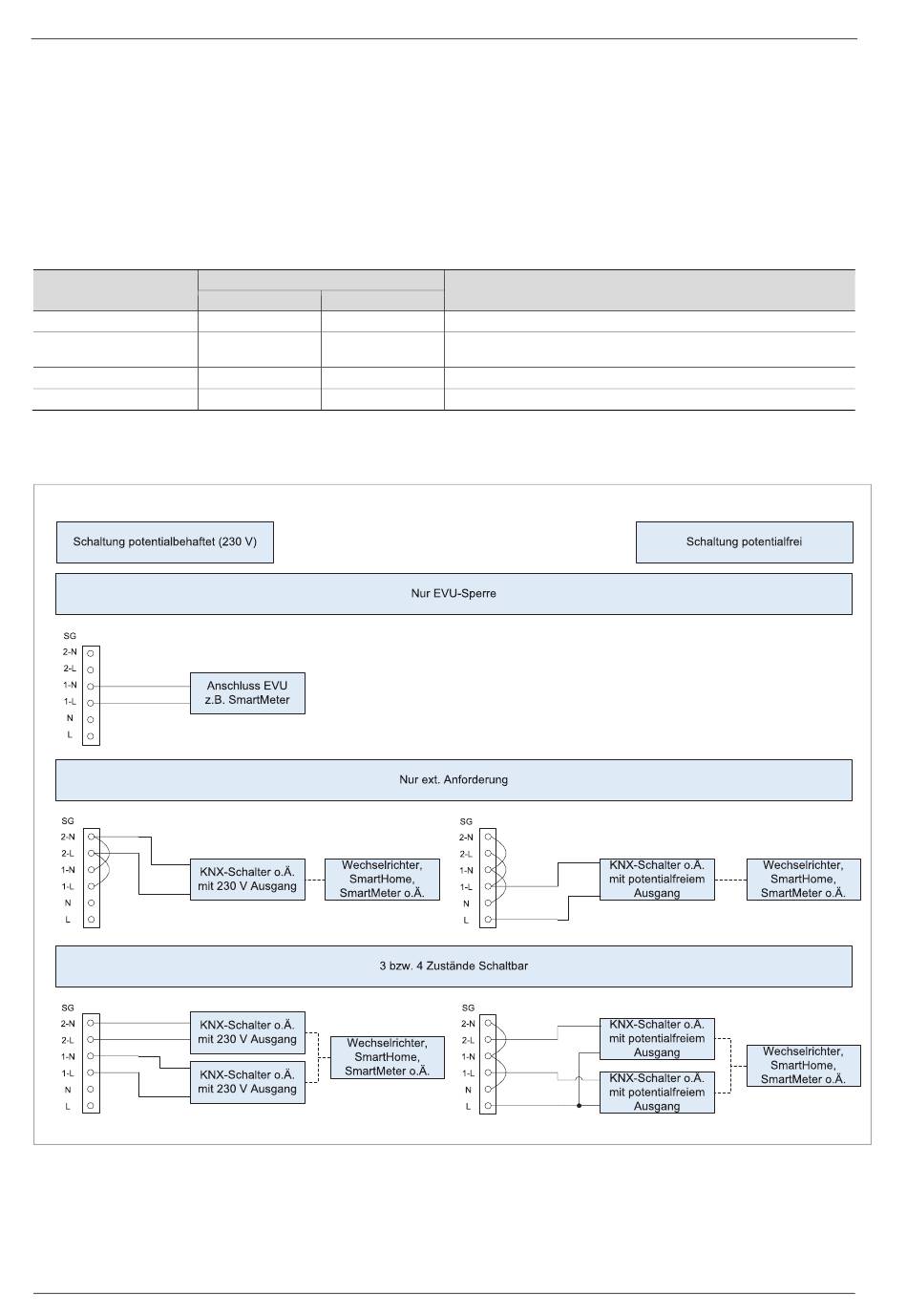

Abb. 149: Anschlussoptionen SmartGrid für die Netzplatine der SolvisControl 3
76
Schaltzustand
SG1 SG2
1 0
0 0
0 1
1 1
Weiterhin kann anstelle des günstigen Stromes auch eige-
ner Strom aus einer PV-Anlage verbraucht werden (zusätz-
liche Hardware und ggf. Programmierung des Wechselrich-
ters notwendig).
Erläuterung
Wärmepumpe wird z. B. durch Energieversorgungsunternehmen gesperrt
wird nichts an die Anschlussplatine angeschlossen, ist dieser Zustand dau-
erhaft aktiv
Anhebung des Sollwertes
Wärmepumpe schaltet wenn möglich ein. Betrieb wie 3
