• Bei Flüssiggasanlagen befinden sich bei Erstbefül-
lung oft noch Stickstoffreste im Tank.
• Nach der zweiten Befüllung kann sich die Zusam-
mensetzung des Brenngases nochmals ändern.
• Nach der zweiten Tankbefüllung die Brennerein-
stellung kontrollieren (CO
• Falls bei Erstinbetriebnahme der Anlage der Bren-
ner nicht beim ersten Versuch zündet, könnte die
Ursache in der noch enthaltenen Luft in der Gas-
leitung liegen.
• Der Zündvorgang kann mehrmals wiederholt wer-
den. Nach dem 5. Versuch erfolgt eine Fehlermel-
dung im Display des Systemreglers SolvisControl,
siehe „Feuerungsautomat entriegeln", Kap.
„Gasbrenner", S. 62.
• Der Fließdruck wird bei Brennerstörungen geprüft
und muss im Bereich von 20 – 60 mbar liegen.
• Zum Prüfen des Gas-Fließdrucks bei laufendem
Brenner dient der Messstutzen
7.6 Ölbrenner
nur SolvisBen Öl und Hybrid-Öl
ACHTUNG
Zulässiger Brennstoff
Zur Wahrung der Gewährleistung
• Der SolvisMax / Ben Öl BW darf ausschließlich
mit schwefelarmem Heizöl (< 50 ppm) betrieben
werden! Das gilt auch für Inbetriebnahmen.
• Vorzugsweise empfehlen wir die Verwendung
von schwefelarmem Heizöl in Premiumqualität,
entsprechend DIN 51603-1.
• Zudem sind alle Ölheizkessel für (schwefelarme)
Heizöle mit einem Bioanteil von bis zu 10 % nach
DIN SPEC 51603-6 freigegeben.
ACHTUNG
Folgende Hinweise zum Ölanschluss beachten
• Die Ölleitungen sind bauseits im Einstrangsystem
mit Kupferrohr 6 x 1 mm auszuführen!
• Es sind immer Ölfilter mit einer Filterfeinheit < 20
µm zu verwenden.
• Das Heizöl bei der Erstinbetriebnahme nicht mit
der Ölpumpe des Brenners ansaugen, da die
Pumpe durch Trockenlauf beschädigt wird.
ACHTUNG
Vorgeschriebene Teile verwenden
Ansonsten Ausfall oder Beschädigung des Brenners
möglich.
• Vorgeschriebene Teile, siehe
dete Komponenten", S. 70
• Andere Bauteile sind nicht zugelassen.
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 32542-3a
-Gehalt im Abgas).
2
Abb. 111 (1).
Tab. „Verwen-
Leistungsbereiche des Brenners
Der Brenner kann innerhalb der angegebenen Leis-
tungsbereiche (siehe
Brennerleistung", S. 70) an den Wärmebedarf des
Objektes angepasst werden. Die Brenner werden ab
Werk auf folgende Öldrücke voreingestellt:
• 10/17 kW-Brenner: 8/18 bar
• 14/23 kW-Brenner: 8/20 bar.
Voraussetzungen zur Brennereinstellung überprüfen:
1. Mindestlaufzeit des Brenners vor der Messung 10 Min.
2. Betriebstemperatur am Heizungspuffer oben erreicht
(Sensor S4).
Anzustrebender Abgaswert:
• CO 13,3 %
2
Brenner in folgender Reihenfolge einstellen
Einstellwerte zur Brennerleistung, siehe
werte zur Brennerleistung", S. 70
1. In das Installateur-Menü wechseln.
2. Brenner in den Handbetrieb schalten mit: „Brenner"
=>„Gebläse einstellen - start".
3. Unter „Gebläse einstellen für" auf Stufe 2 wechseln.
4. Pumpendruck für Stufe 2 einstellen (s.
weisung „Pumpendruck einstellen").
5. Gebläsedrehzahl für Stufe 2 einstellen (s.
anweisung „Gebläse einstellen").
6. unter „Gebläse einstellen für" auf Stufe 1 wechseln.
7. Pumpendruck Stufe 1 einstellen.
8. Gebläsedrehzahl Stufe 1 einstellen.
Pumpendruck einstellen
1. Mit der Druckeinstellschraube den Pumpendruck der
entsprechenden Stufe einstellen.

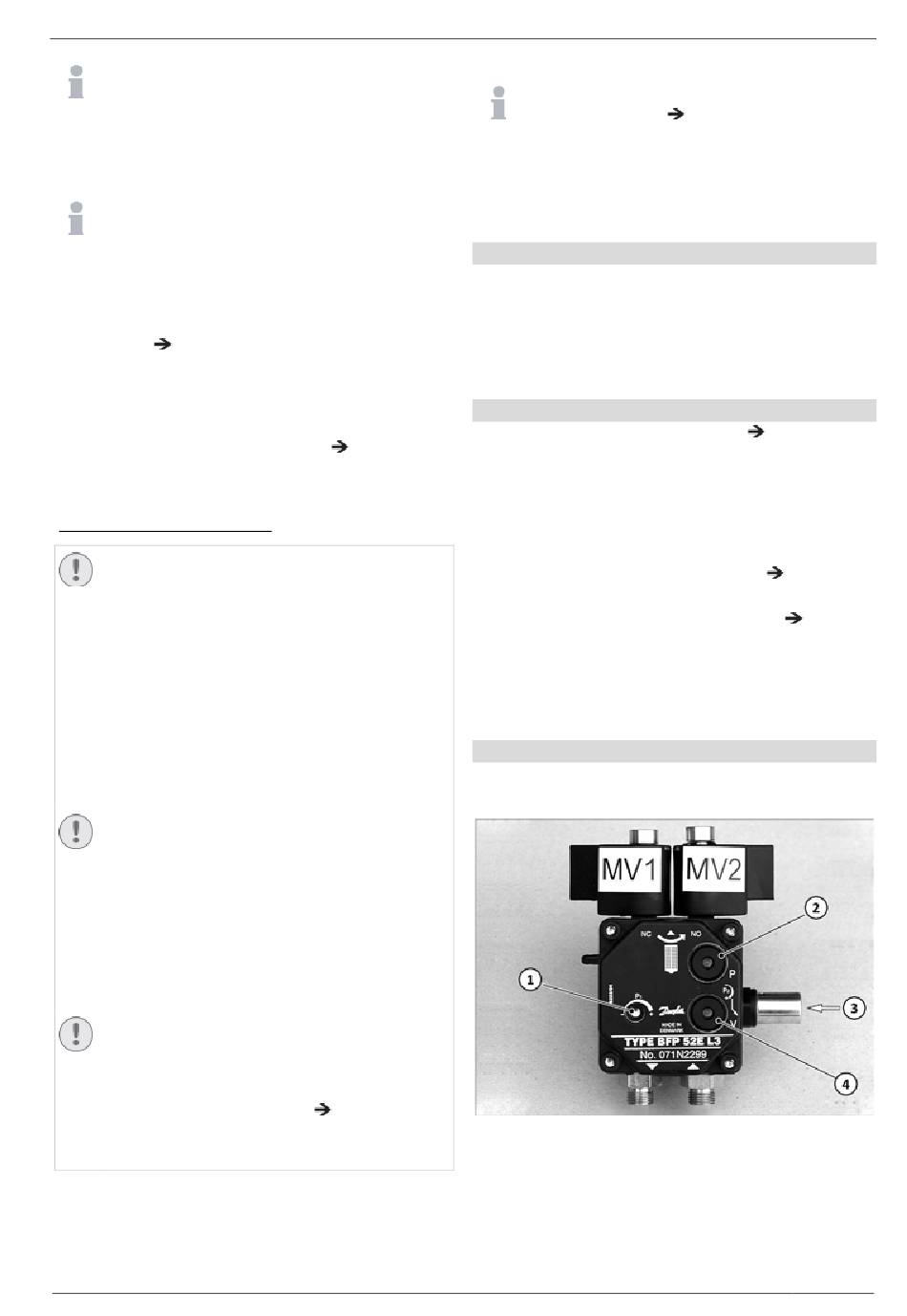

Abb. 112: Pumpendruck an der Ölpumpe einstellen
1 Druckeinstellung Stufe 1
2 Druck-Messanschluss
3 Druckeinstellung Stufe 2
4 Vakuum-Messanschluss
7 Inbetriebnahme
Tab. „Einstellwerte zur
Tab. „Einstell-
Arbeitsan-
Arbeits-
49
