11 Anhang

11.4 Erweiterungsplatine

11.4.1 Belegungstabelle

Aktoren (Pumpen)
Ausgang-Nr. SolvisBen Gas-/Öl-Hybrid
1 Anschlussplatine SmartGrid und Spannungsversorgung A12
2 Spannungsversorgung A14
3 Steuerung SolvisLea
4 Pumpe Solar 1 und 2
5 Pumpe Warmwasser

11.4.2 Anschlussplan

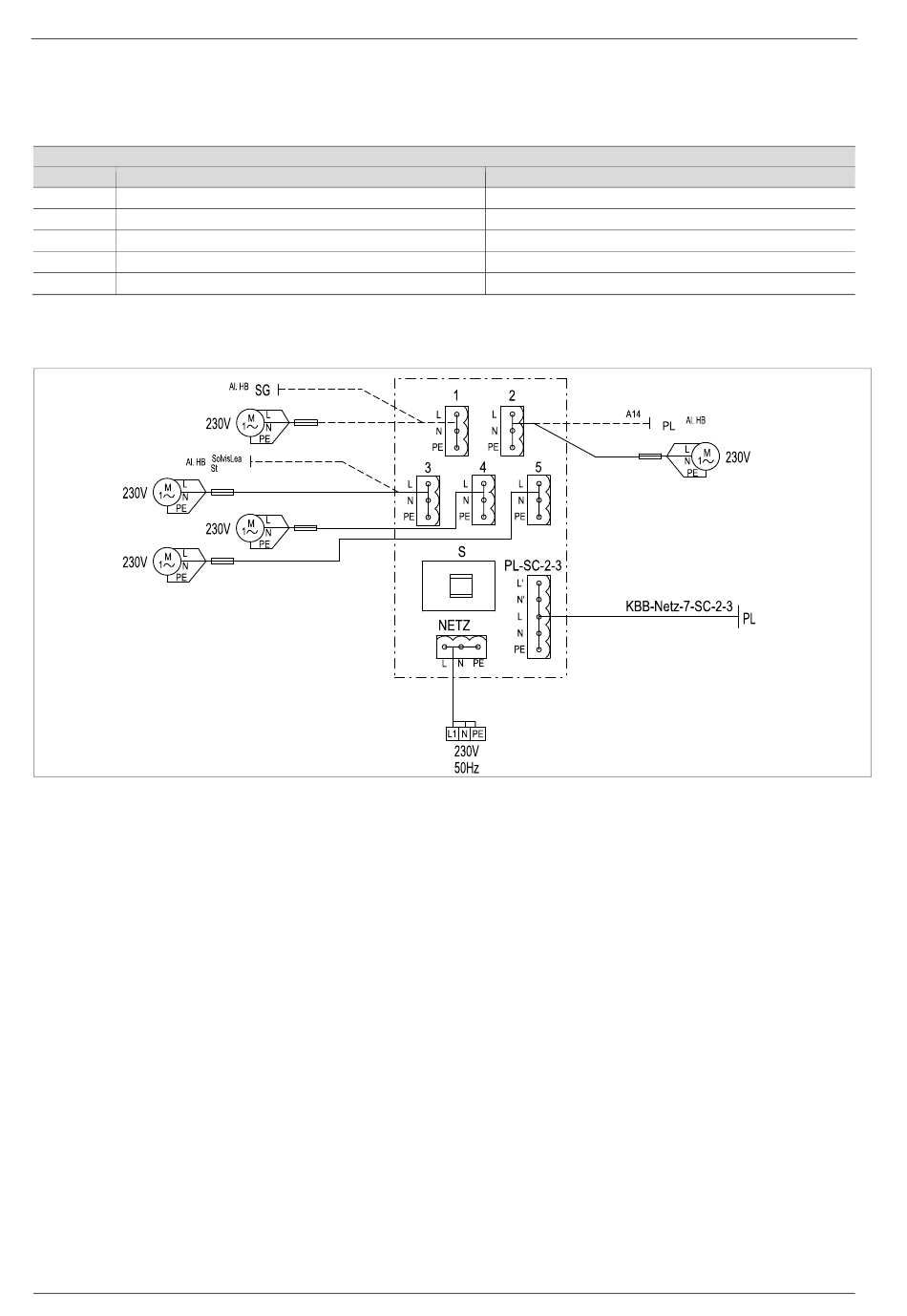

Abb. 152: Erweiterungsplatine für die Netzplatine der SolvisControl 3 (SolvisBen Gas/Öl, SolvisBen Gas-/Öl-Hybrid )
KBB Kabelbaum
PL Netzplatine SolvisControl 3
NETZ Netzanschluss
St SolvisLea Steuerung
80
SolvisBen -Gas/ -Öl
(Reserve)
(Reserve)
(Reserve)
Pumpe Solar 1 und 2
Pumpe Warmwasser
PL-SC-2-3 Netzplatine SolvisControl 3
S Glassockel-Sicherung, 5x20mm, max. 4A träge
AL HB Alternativ Hybrid
