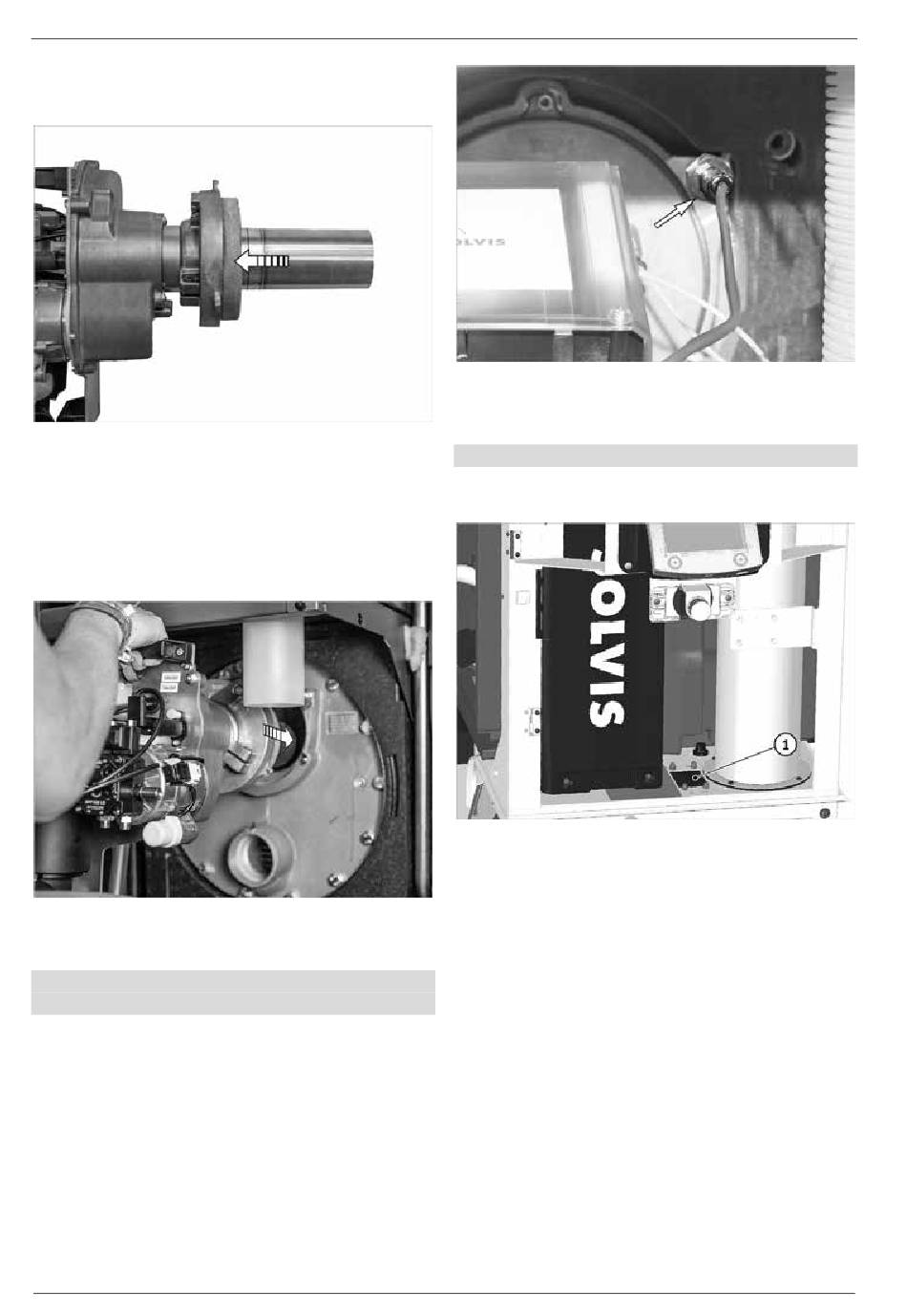

6 Montage
7. Brenner wieder einschieben.
8. Kesseltürstein wie gezeigt aufsetzen.
Abb. 67: Kesseltürstein aufsetzen
9. Brenner auf die bereits vormontierten Gewindestifte
aufstecken.
10. Brennerflansch mit drei beiliegenden Langmuttern fi-
xieren.
11. Langmuttern mit einem 8 mm Steckschlüssel gleichmä-
ßig anziehen.
Abb. 68: Brenner einbauen

6.10.2 eSTB

Elektrischen Sicherheits-Temperaturbegrenzer (eSTB) an
Brennkammer einstecken
Der eSTB ist am Brenner mit einem roten Kabel ange-
schlossen.
1. Verschraubung und Einsatz auf das Kabel schieben.
2. eSTB bis zum Anschlag in die Tauchhülse oben rechts
an der Brennkammer einstecken (ab Vorderkante eSTB
ca. 15 cm tief).
3. Verschraubung anziehen.
28
Abb. 69: eSTB einstecken
6.10.3 Elektrischer Anschluss Ölbrenner
Kabel zur Netzplatine verlegen
1. Die Brenneranschlusskabel durch die Durchführung (1)
am Basisblech zur Netzplatine verlegen.
Abb. 70: Leitungsdurchführung am Basisblech (1)
Die Leitungsdurchführung im Basisblech dient der korrek-
ten Luftansaugung des Brenners.
Aufbau der Leitungsdurchführung
Die Durchführung besteht aus 3 Komponenten:
• Der Rahmen (1) ist bereits an der Unterseite der Durch-
führung des Basisblechs montiert.
• Das Inlay (2) teilt den Durchtritt in Segmente und kann
von oben in den Rahmen eingeschoben werden.
• Passende Tüllen (3) werden um die Leitungen gelegt und
von oben in das Segment des Inlays gedrückt.
