11 Anhang

11.1 Anlagenschema SolvisBen Gas / Öl
Ein Heizkreis und Solar

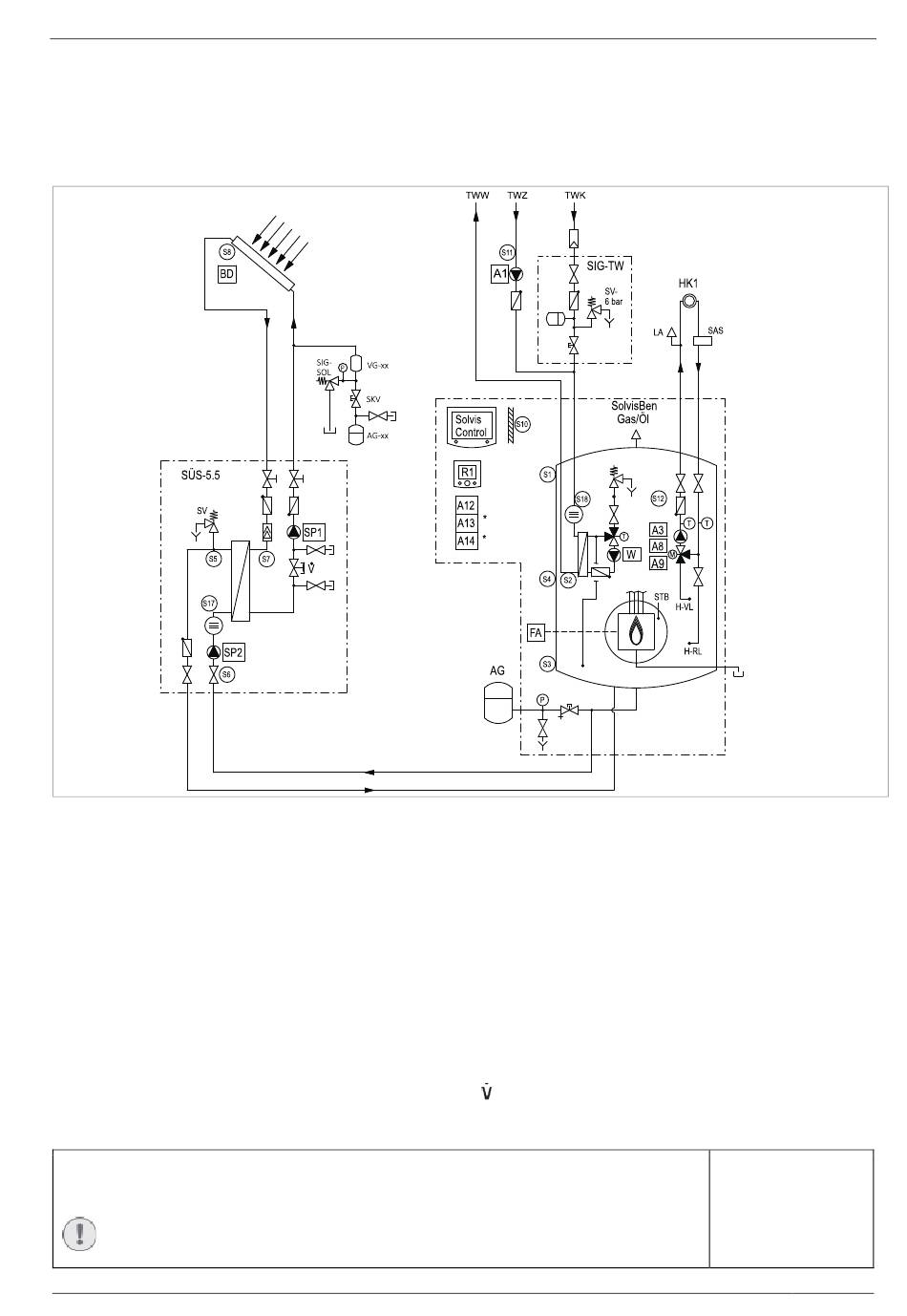

Abb. 148: SolvisBen Gas / SolvisBen Öl mit integrierter Heizkreisstation und Solaranlage
* gilt nur für SolvisBen Öl
Ausstattung
• Öl- oder Gas-Brennwertgerät
• Solarschichtenspeicher
• Systemregler SolvisControl 3
• Trinkwassererwärmung
• Solarkreis mit einem Kollektor(feld)
• ein gemischter Heizkreis
Baugruppen:
R1 Raumbediengerät Heizkreis 1
SIG-TW Sicherheitsgruppe, Trinkwasseranschluss
BD Blitzschutzdose
AG-xx Membran-Ausdehnungsgefäß, Solarkreis
VG-xx Vorschaltgefäß, Solarkreis
SUES-5.5 Solarwärmeübergabestation
Das dargestellte Schema stellt einen Anlagenüberblick auf Grundlage der uns vorliegenden Informationen dar. Es er-
setzt keine konkrete Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage –
die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin-
weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
Die dargestellten Absperr- und Sicherheitsorgane dienen der groben Orientierung. Für fachgerechte Montagen
die einschlägigen Normen, Richtlinien und technischen Regeln beachten!
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 32542-3a
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
FA Feuerungsautomat
H-RL Heizungs-Rücklauf
H-VL Heizungs-Vorlauf
STB Sicherheitstemperaturbegrenzer
SIG-SOL Sicherheitsgruppe Solarkreis
SKV Kappenventil, Solarkreis
Abgleichventil
HK1 Heizkreis 1
