6.14.4 Anschluss des Außensensors
Außensensor montieren
Der Außensensor (S10) misst die Temperatur an der
Außenwand des Hauses.
• Den Außensensor an der Nord- oder Nord-Ost-
Seite des Gebäudes positionieren.
• Auf halber Höhe der Fassade, mindestens jedoch
auf 2,5 m Höhe vorsehen (siehe Abb.).
1. Geeignete Sensorleitung bauseits verlegen.
2. Außensensor anschließen (Polarität nicht von Belang).
Dazu Buchsenleiste „S10" aus Montagepack verwen-
den.

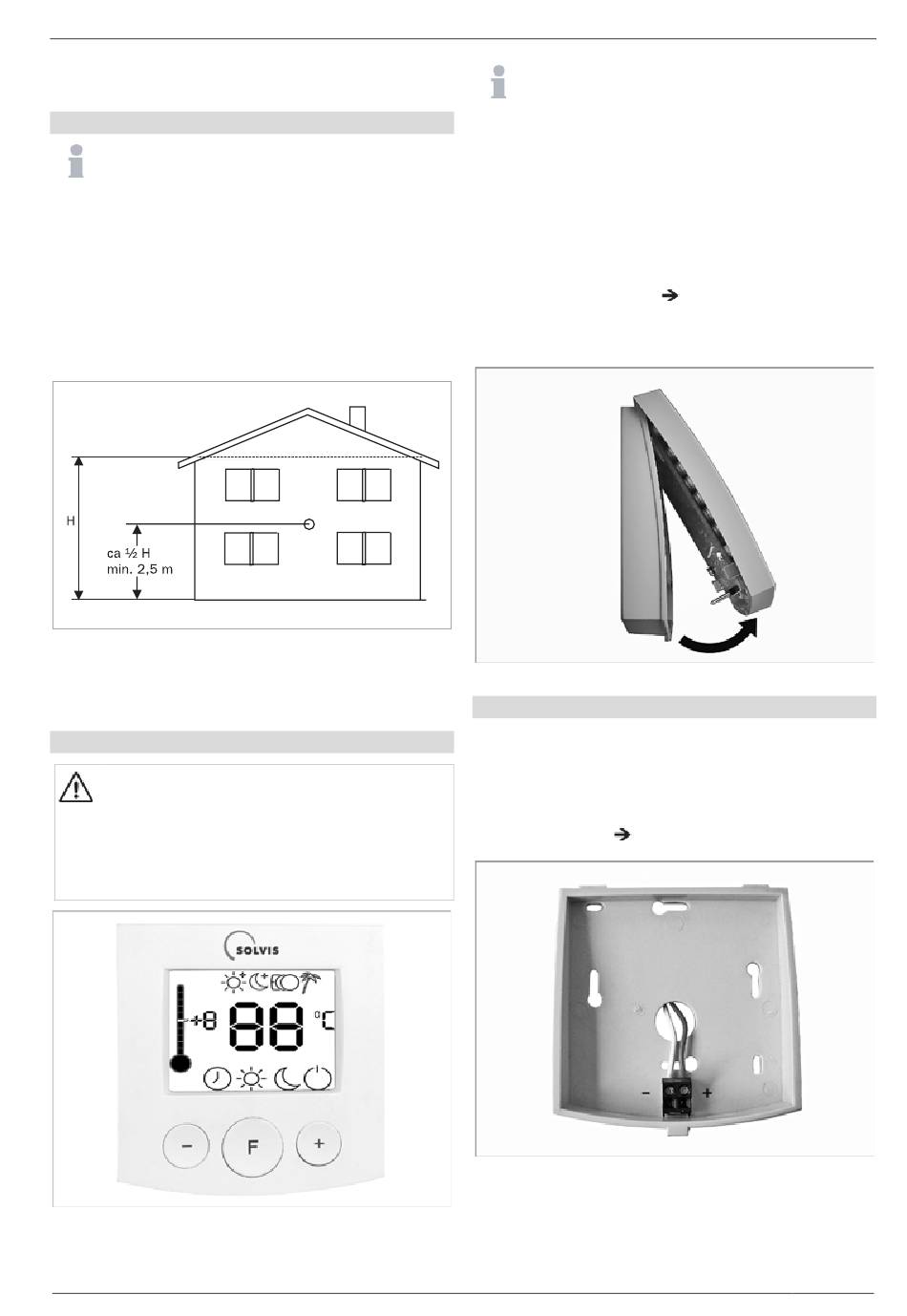

Abb. 102: Position des Außensensors
6.14.5 Anschluss des Raumbedienele-
mentes
Gehäuse montieren
GEFAHR
Gefahr durch elektrischen Schlag
Gesundheitliche Schäden bis hin zum Herzstillstand
möglich.
• Anlage vor Arbeiten spannungsfrei schalten und
gegen Wiedereinschalten sichern.
Abb. 103: Raumbedienelement BE-SC-2
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 32542-3a
• Raumbedienelement im kältesten zu beheizenden
Raum installieren.
• Montageort nicht in unmittelbarer Nähe einer
Wärmequelle und nicht im Bereich eines Fensters
vorsehen.
• In diesem Raum keine Thermostatventile verwen-
den.
1. Frontplatte an der unteren Seite mit einem Schrauben-
dreher anheben.
2. Frontplatte etwas nach vorn schwenken und nach
oben aushängen (siehe
3. Gehäuse mit den beigefügten Dübeln und Schrauben
an die Wand montieren.
Abb. 104: Gehäuse öffnen
Raumbedienelement anschließen
Der Anschluss erfolgt über eine Zweidrahtleitung. Die
Spannungsversorgung sowie die Datenübertragung erfol-
gen über diese Leitung von der Netzplatine aus.
1. Anschlussleitung an die zweipolige Klemme des Raum-
bedienelementes unter Beachtung der Polarität an-
schließen (siehe Abb. 105).
Abb. 105: Raumbedienelement anschließen
