7 Inbetriebnahme
øHL Heizlast in [kW]
øVer- durchschnittlicher Jahresverbrauch in [l] Heizöl / [m³] Gas
brauch
H oberer Heizwert (Brennwert), siehe Tabelle
o
Jahresnutzungsgrad (Brennwertkessel ca. 0,95)
t Volllaststunden in [h] (für Wohngebäude mit Heizung und
voll
Warmwasser, ca. 2300 h)
Bei Einsatz von Heizöl EL oder Erdgas H ergibt sich folgen-
der einfacher Zusammenhang:
Oberer Heizwert (Brennwert)
Brennstoff
Heizöl EL
Erdgas H
Erdgas L
Flüssiggas
Beispiel:
Der Jahresverbrauch in einem Einfamilienhaus mit Ölhei-
zung beträgt ca. 3500 l (Heizöl EL). Dann ergibt sich als
durchschnittliche Heizlast: ØHL= 3500 / 230 = 15,2 kW .
Ergebnis: Ein 17kW-Brenner ist für die Beheizung des Ein-
familienhauses ausreichend bemessen.
Für die Auslegung von Hybridanlagen, siehe
„Anlagenplanung" in der Planungsunterlage für Sol-
visLea (PUL-LEA).

7.5 Gasbrenner

nur SolvisBen Gas und Hybrid-Gas
• Der Brenner ist für den Betrieb mit Erdgas „H"
voreingestellt und kann auch mit Erdgas „L" be-
trieben werden.
• Zum Betrieb mit Flüssiggas zuerst den Umbausatz
montieren, siehe
montieren", Kap. „Umbau auf Flüssiggas", S. 20.

7.5.1 Brenneransteuerung

Durch Schalten des Ausganges A12 wird der Bren-
ner SX-LN-3 nicht beeinflusst.
Die manuelle Ansteuerung des Brenners kann im
Hauptmenü „Installateur" über die Menüs „Bren-
ner" oder „Heizung" – „Wartungsfunktion" erfol-
gen.
Brenner einschalten
Anmeldung an der SolvisControl als Installateur:
1. Wartungsfunktion aufrufen
(„INSTALLATEUR Menü > Heizung > Wartungsfunk-
tion") siehe auch Kap. „Wartung" der Bedienungs-
anleitung (BAL-SBSX-3-I / BAL-LEA-I).

7.5.2 Einstellungen

CO -Wert einstellen (Max. Brennerleistung)
2
Die Einstellung des CO -Wertes erfolgt bei Volllast. Ein-
2
zustellender CO -Wert bei max. Brennerleistung:
2
48
oberer Heizwert (H )
o
10,6 kWh/l
10,5 kWh/m³
9,5 kWh/m³
7,4 kWh/m³
Kap.
„Umbausatz für Flüssiggas
• für Erdgas: 9,9%
• für Flüssiggas: 12,0%
1. CO -Wert mittels Einstellschraube (2) einstellen.
2
2. In Wartungsfunktion „Max. Brennerleistung" starten.
• Einstell-Schraube hineindrehen = CO
• Einstell-Schraube herausdrehen = CO

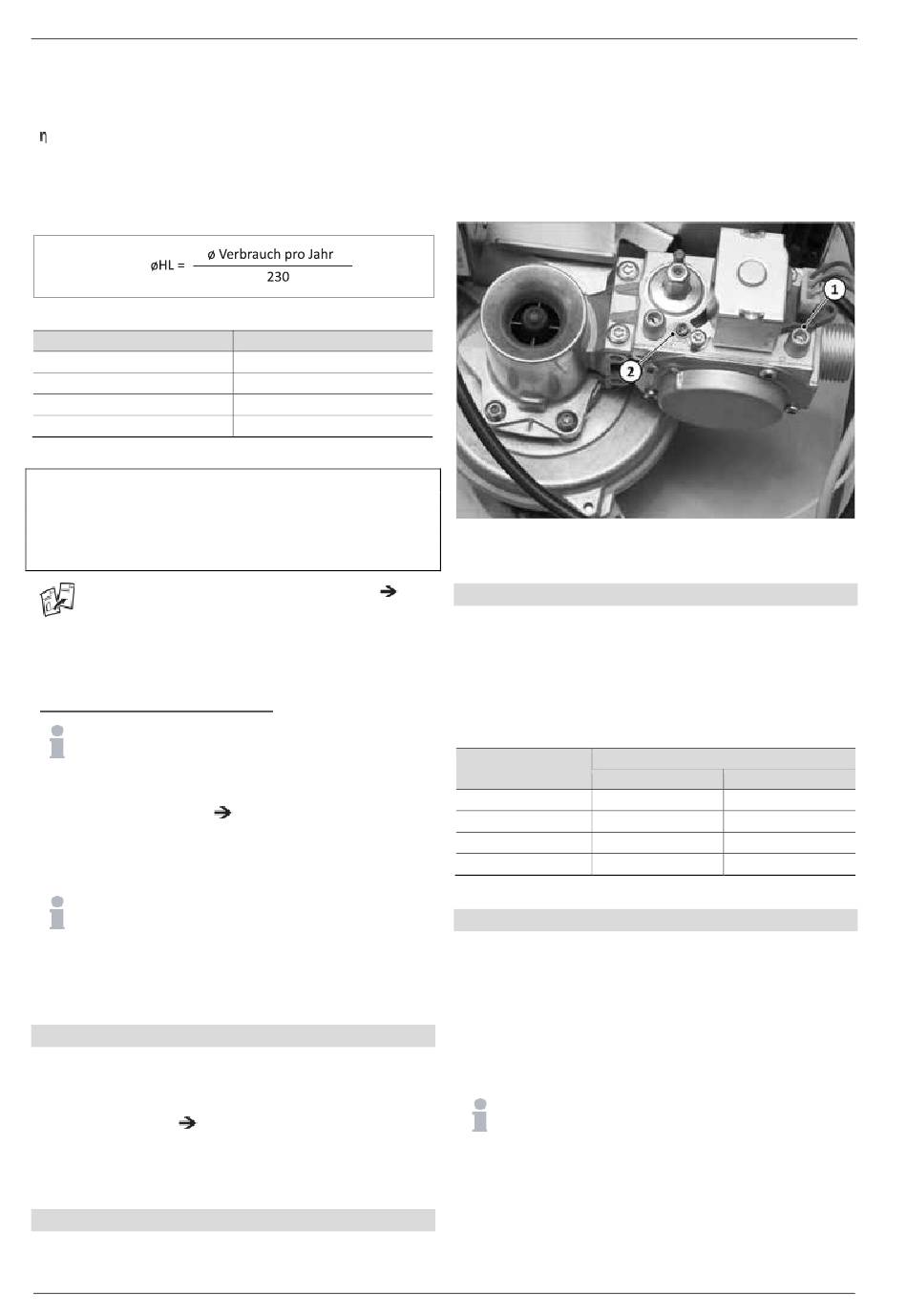

Abb. 111: Brenner einstellen
1 Messstutzen
2 CO Einstellschraube
2
Nur wenn verstellt: Brenner voreinstellen
Wurde bei der Inbetriebnahme die Einstellschraube für
den CO -Wert grob verstellt, wie folgt vorgehen:
2
1. Die Einstellschraube bis zum Anschlag in Richtung des
Minus-Symbols (Uhrzeigersinn) hineindrehen. Danach
nach folgender Tabelle entgegen dem Uhrzeigersinn
herausdrehen:
Umdrehungen gegen Uhrzeigersinn bei
Brennerleistung
Erdgas
10 kW 4
18 kW 4½
25 kW 7¼
30 kW 7¼
CO -Wert kontrollieren (Min. Brennerleistung).
2
Nach der Einstellung des CO
CO -Wert bei Kleinstlast zu überprüfen.
2
1. In Wartungsfunktion „Min. Brennerleistung" starten.
Der CO -Wert bei minimaler Brennerleistung darf nicht
2
unter folgende Grenzwerte fallen:
• für Erdgas: nicht unter 8,9%
• für Flüssiggas: nicht unter 11,0%
• Werden die Grenzwerte bei minimaler Brenner-
leistung unterschritten, wenden Sie sich bitte an
den Solvis-Kundendienst.
• CO -Wert nicht bei minimaler Brennerleistung
2
korrigieren.
MAL-BEN · Technische Änderungen vorbehalten · 32542-3a SOLVIS
-Wert sinkt
2
-Wert steigt
2
Flüssiggas
3
3¼
6
6
-Wertes bei Volllast ist der
2
