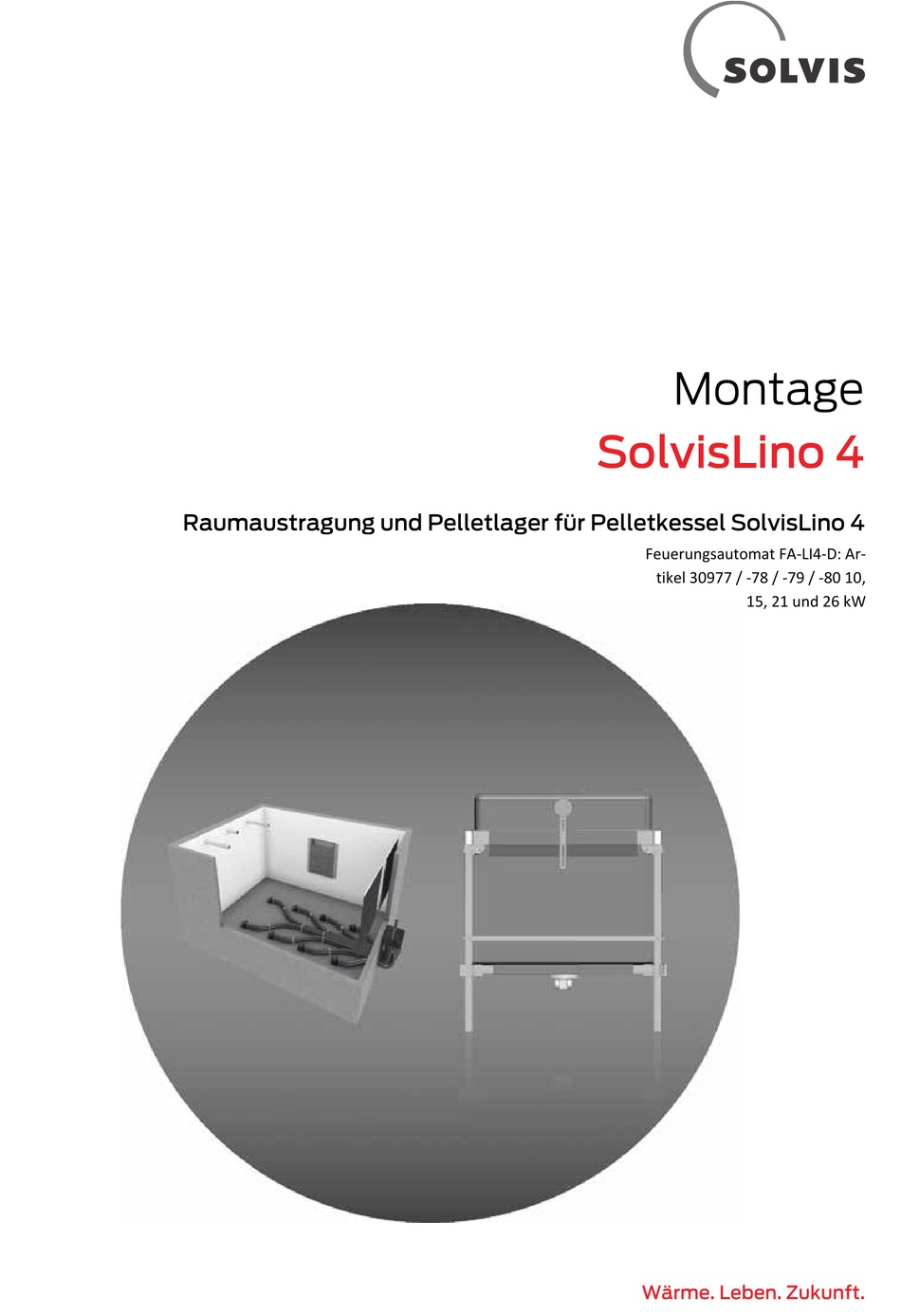

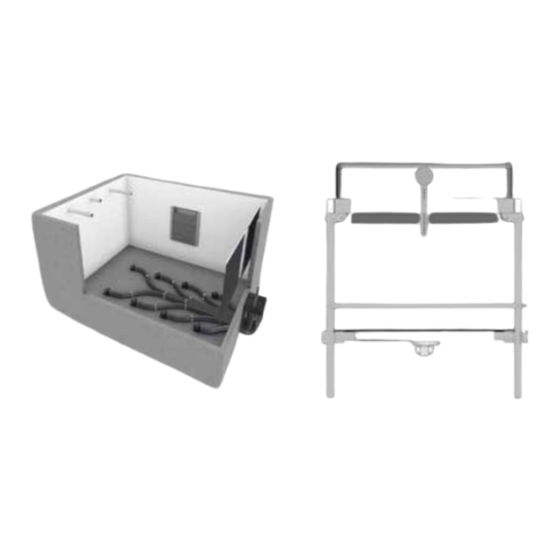

- Seite 1 Montage SolvisLino 4 Raumaustragung und Pelletlager für Pelletkessel SolvisLino 4 Feuerungsautomat FA-LI4-D: Ar- tikel 30977 / -78 / -79 / -80 10, 15, 21 und 26 kW Wärme. Leben. Zukunft.
-
Seite 2: Information Zur Anleitung
Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße In- stallation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
4.4.7 Montage Füllrohr ............................44 Anschluss an den Brenner ........................... 45 Elektrischer Anschluss ............................46 4.6.1 Saugsonden-System ..........................47 4.6.2 SolvisLinotank ............................47 5 Inbetriebnahme ..............................48 Lagerraum ................................48 SolvisLinotank ................................ 49 SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... - Seite 4 6.2.1 Umgang mit Pellets ........................... 50 6.2.2 Demontage Entnahmetopf ........................50 7 Anhang ................................51 Grundschaltbild ..............................51 Anschlussplan Saugsonden ..........................54 Anschlussplan Maulwurfentnahme ........................55 Anschlussplan SolvisLinotank ..........................56 8 Index ..................................57 MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
-
Seite 5: Hinweise
ACHTUNG Qualitätsanforderungen hingewiesen werden. Anleitung beachten • Bei Lieferung die Qualität bestätigen lassen. Solvis haftet nicht für Schäden, die durch Nichtbe- • Immer auf dieses Zeichen achten: achten dieser Anleitung entstehen. • Vor Bedienung oder Installation die Anleitung aufmerksam durchlesen. -
Seite 6: Förder- Und Rückluftschlauch
Belüftung über die Verschlussdeckel erfolgen (siehe schlauches im Lagerraum / Gewebesilo zu berücksichtigen. Kap. „Kupplungsdeckel“, S. 36), wie sie im Zubehörpro- gramm von Solvis erhältlich sind (auch enthalten im Ein- ACHTUNG blasstutzensatz). Die Anforderungen an die Belüftung sind abhängig von Lagerkapazität und Leitungslängen (siehe Folgende Maßnahmen beachten... - Seite 7 Alternativ: zusätzliche (direkte) Belüftungsöffnung ins Freie Wanddurchführung mit belüfteten Kupplungsdeckeln Pelletlagerraum Prallschutzmatte Schrägboden Saugsonden Bis 2 m Rohrlänge ist die Belüftung durch die Befüll- leitungen ausreichend Abb. 2: Pelletlager bis zu 2 m Lüftungsdistanz SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
- Seite 8 Ab 2 m Rohrlänge ist eine Belüftung über die Be- füllleitungen nicht mehr ausreichend! Zusätzliche Maßnahmen erforderlich. Abb. 4: Pelletlager mit Lüftungsdistanz größer 2 m Wanddurchführung mit belüfteten Kupplungsdeckeln Pelletlagerraum Prallschutzmatte Schrägboden Saugsonden direkte Lüftungsöffnung ins Freie MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
-
Seite 9: Systemvarianten
Entleerung möglich ist. Mit Hilfe der so genannten Um- schalteinheit (3) können die Saugsonden vollautomatisch nacheinander aktiviert werden. Vorteil: kostengünstige Technik, hohe Entladeleistung - daher kurze Laufzeiten. Einsatzgebiete: in eher rechteckigen Pelletlagerräumen mit Schrägboden. Abb. 5: Pelletlagerraum mit 3-Saugsonden-System SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 10: 8-Saugsonden-System
Technik und einfache Gestaltung des Lagerraumes. Einsatzgebiete: eher quadratische Pelletlagerräume ohne Schrägboden. Abb. 8: SolvisLinotank mit Entnahmetopf Einblasrohr Gewebesack Tragriegel Zugstrebe Stütze Spreizriegel Entnahmetopf mit Vibrationseinheit Abb. 7: Pelletlagerraum mit Maulwurfentnahme MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 11: Montage
Abb. 9: Lieferumfang 3-Saugsonden-System und Zubehör für vollautomatische Pelletzuführung Automatische Umschalteinheit mit Abdeckblech, 3 x Ansaugsonden und Aufkleber-Blatt Förderschlauch mit Erdungslitzen (bitter extra bestellen) Standvorrichtung für Umschalteinheit (optionales Zubehör) Brandschutzmanschetten für Umschalteinheit (optionales Zubehör) (ohne Abb.) Verbindungsstück für Rückluftschlauch SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 12: Übersicht
B1, B2, B3 durch das Abdeckblech B1, B2, B3 zurück zu den Sonden B1, B2, B3. Abb. 10: Anschluss-Übersichtsskizze Ansaugsonden Umschalteinheit Abdeckblech SolvisLino 4 (Anschlüsse A und B befinden sich auf der Rückseite)) MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... - Seite 13 Rückluftschläuche verbinden die Sonden mit der Um- Planungsunterlagen (PUL-LI-4). schalteinheit (5), die hinter einer Durchführung durch die Abb. 11: Pellet-Lagerraum – Ansicht von oben Lagerraumtür vollautomatische Umschalteinheit Holzbretter Ansaugsonden Prallschutzmatte Einblasstutzen Förder- und Rückluftschlauch zum Pelletkessel Abluftstutzen SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
-
Seite 14: Zusammenbau Der Saugentnahme
Brandschutzmanschetten (Zubehör, Bei Schwergängigkeit beim Aufstecken Anschlüsse bitte extra bestellen) als geprüfte, rückbrandsichere Ein- nur mit Wasser befeuchten (kein Gleitmittel ver- richtung und entspricht den aktuellen brandschutztechni- wenden). schen Anforderungen. MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... - Seite 15 Pfeil auf beiden muss in dieselbe Richtung zeigen, z. B. 2. Abdeckung der Umschalteinheit entfernen (vorne 1 beide Pfeile nach oben. Schraube), Schlauchklemmen über die Anschlussstut- zen der Umschalteinheit stecken. SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
- Seite 16 2. Abdeckblech innen im Lagerraum anschrauben. Abb. 20: Umschalteinheit Schläuche montiert 5. Umschalteinheit festschrauben. Ist es baurechtlich er- forderlich, müssen zur Befestigung die beiliegenden Messing-Dübel M8x30 verwendet werden. Abb. 24: Abdeckblech montieren Abb. 21: Umschalteinheit montiert MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
- Seite 17 Die Schläuche dürfen nicht zu knapp bemessen sein (Schlauchlängenzugabe mindestens 250 mm); sie müs- sen bei der Umschalteinheit genügend Spielraum haben und dürfen in den Rohrschellen nicht fest fixiert sein (Schläuche werden durch die Umschalteinheit um 180° SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
- Seite 18 Abb. 30: Förderschläuche befestigen Abb. 32: Schläuche mit Schlauchklemmen befestigen 2. Abdeckung montieren. Abb. 31: Anschluss-Umschalteinheit Schläuche nicht fix einspannen Schlauchlänge bis zur ersten Befestigung mind. 1.450 mm Abb. 33: Abdeckung montieren MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
-
Seite 19: 8-Saugsonden-System
Bezeichnung Sperrzahn-Sechskantschraube M8 x Gestellschraube 6 x 50 U-Scheiben 6 Messing-Dübel M8 x 30 Dübel F8 Sperrzahn-Mutter M8 Blechschraube 4,2 x 13 Gestellschraube 6 x 50 U-Scheiben 6 Dübel F8 Schlauchklemme 40–60 SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... - Seite 20 4 Montage Abb. 35: Lieferumfang Brandschutz-Einheit für 8-Saugsonden-System 1 Brandschutzmanschetten inklu- sive Beipack Brandschutzeinheit Teil Anzahl Bezeichnung Blechschraube 4,2 x 13 Blechschraube 4,8 x 16 Sechskantschraube M8 x 80 MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
-
Seite 21: Übersicht
Weiter von der Umschalteinheit-Vorderseite A zum Pellet- kessel A. Abb. 36: Anschluss-Übersichtsskizze Ansaugsonden Umschalteinheit Abdeckblech (2 x) SolvisLino 4 (Anschlüsse A und B befinden sich auf der Rückseite)) Abb. 37: Ansicht von Lager- und Heizraum von oben Pelletlagerraum Umschalteinheit Heizraum entfernteste Sonde Pelletkessel SolvisLino 4 SOLVIS MAL-LI-4-RAT ·... - Seite 22 Sonden) gesaugt wird. Daher sollten die Sonden in zwei Zo- Die genaue Gestaltung des Pelletlagers siehe nen (A und B) aus jeweils vier Sonden aufgeteilt werden. Planungsunterlagen (PUL-LI-4). Abb. 38: Varianten Saugsondenanordnung Befestigungsschelle Zone 1 Umschalteinheit Zone 2 MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
-
Seite 23: Zusammenbau Der Saugentnahme
Einrichtung und entspricht den aktuellen brandschutztech- nischen Anforderungen. Mindestabstände zur Umschalteinheit Die Umschalteinheit muss so montiert werden, dass ein problemloser Zugang von außen gewährleistet ist. Die Schläuche müssen bei der Umschalteinheit genügend lang SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... - Seite 24 Abb. 44: Mauerdurchführung für Umschalteinheit, Wand rechts – Vorder- Abb. 46: Befestigungslöcher bohren, Abdeckblech montieren ansicht 5. Beide Abdeckbleche ausrichten und festschrauben. Abdeckbleche montieren 1. An der Außenwand zum Lagerraum die Befestigungslö- cher A, Ø10 mm (Messing-Dübel), für Umschalteinheit MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
- Seite 25 Anschluss der Saugsondean- schließen! 4. Schlauch außerhalb des Lagerraums auf die jeweils auf Abb. 50: Schläuche mit Befestigungsschellen am Boden fixieren dem Abdeckblech angegebene Länge „A1“ abschnei- den und liegen lassen. SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
- Seite 26 Sperrzahn-Sechskantschrauben M8 x 25 und Messing- währleistet sein. Dübel montieren. Ggf. vor dem Einsetzen Messing-Dübel durch Eindrehen der Sperrzahn-Sechskantschrauben leicht vorspreizen. Abb. 51: Montagewinkel, Verbinder und Abstützwinkel montieren Montagewinkel Abstützwinkel Verbinder Messingdübel MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
- Seite 27 4 Montage Umschalteinheit montieren 1. Umschalteinheit auf Montagewinkel und Abstützwinkel mit je vier Sperrzahn-Sechskantschrauben M8 x 25 und Sperrzahn-Muttern M8 befestigen. Abb. 52: Umschalteinheit montieren SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
- Seite 28 1. Abdeckblech und Isolierung (nur bei Zubehör Brand- schutz-Einheit) unten auf die Schlauchanschlüsse der Umschalteinheit stecken. Abb. 53: Isolierung (optional bei Brandschutzeinheit) und Abdeckblech montieren Schrauben für Montage mit Isolierung Abdeckblech Isolierung (optional) Schrauben für Montage ohne Isolierung MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
- Seite 29 Dieser Arbeitschritt muss nur erfolgen, wenn eine Brand- schutz-Einheit (Zubehör, bitte extra bestellen) montiert werden soll. 1. Jeweils eine Schlauchklemme auf die Anschlussstutzen legen und beide Brandschutzmanschetten (liegen der Abb. 54: Brandschutzmanschetten montieren SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
- Seite 30 Abb. 56: Rückluftschläuche B1 bis B8 auf Umschalteinheit montieren - An- Abb. 57: Förderschläuche A1 bis A8 auf Umschalteinheit montieren - Ansicht sicht von unten von unten Abdeckblech mit Beschriftung B1 bis B8 Abdeckblech mit Beschriftung A1 bis A8 MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
- Seite 31 Bei Montage der Schläuche beachten Die Schlauchenden an der Umschalteinheit drehen sich bei Sondenwechsel um ca. 300°. • Schläuche im weiten Bogen anschließen. • Keine Kabel an den Schläuchen befestigen. Abb. 59: Schlauchbefestigung Wand mit HT-Rohr SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
- Seite 32 2. Seitenteile links und rechts jeweils oben mit 2 Blech- schrauben 4,8 x 16 befestigen. 3. Frontteil oben mit 2 Blechschrauben 4,8 x 16 und seit- lich mit 2 Blechschrauben 4,2 x 13 befestigen. Abb. 62: Seitenteile der Brandschutz-Einheit (optional) montieren MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
- Seite 33 (Zubehör, bitte extra bestellen) montiert werden soll. 1. Beide Abdeckleisten je mit zwei Blechschrauben 4,2 x 13 befestigen. Abb. 63: Abdeckhaube montieren (Abb. der Umschalteinheit ohne Brand- schutzmanschetten) Abb. 64: Abdeckleisten montieren SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
-
Seite 34: Montage Lagerraumzubehör
Der Lichtschacht muss so ausgeführt sein, dass der Befüll- Spannring EBR Druckkupplung Storz A schlauch des Silo-LKWs problemlos an- und abgeschlossen Kupplungsdeckel, Storz A, belüftet werden kann. Biegeradius des Befüllschlauches ist ca. 1 m. MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 35: Zusammenbau
Einblasstutzen zum Einmauern Einblasstutzen zum Einmauern Sollte aufgrund örtlicher Gegebenheiten eine Montage mit Befestigungsflansch nicht möglich sein, können aus dem Zubehörprogramm die Einblasstutzen als Ausführung zum Einmauern individuell zusammengestellt werden. SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 36: Kupplungsdeckel
3. Erdungskabel mit Schellen an die Stutzen schrauben. 4. Stutzen ggf. verlängern und bei Bedarf mit Rohrschel- len fixieren. 4.3.2 Kupplungsdeckel Einsatzmöglichkeiten Kupplungsdeckel Die Kupplungsdeckel aus dem Zubehörprogramm lassen sich umbauen. Je nach Einsatzgebiet sind sie: MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 37: Türschienen
2. Löcher anzeichnen, bohren und mit den mitgelieferten Dübeln versehen. 3. Türschienen anschrauben und die Bretter einlegen. Abb. 75: Pelletlagerraumtür – Ansicht von oben Türschutzbretter (Zubehör) Türschiene (Zubehör) Tür mit rundumlaufender Dichtung SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 38: Solvislinotank
1489 1489 1489 1468 1768 1768 2048 2358 Riegel [B2] 1468 1735 2011 2011 2275 2571 Zugestrebe 1580 1735 1880 2160 2470 [B4] 1580 1460 1760 1760 2040 2360 Spreizriegel [B11] 1460 MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 39: Übersicht
4,8 1,80 3,77 2,15 4,80 2,54 m x 2,54 m 1,78 4,75 2,15 bis 6,1 1,80 4,75 2,15 6,10 * tatsächliches Gewicht kann abweichen, Fassungsvermögen rechnerisch ermittelt mit Schüttdichte = 0,65 t/m³ SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 40: Zusammenbau Stahlgestell
Füllrohr (1) montiert. füllt werden soll (= Seite mit waagerechter Zugstrebe). 4. Tragriegel einzeln einschlaufen und in das Gestell hän- gen. Abb. 81: Tragriegel einschlaufen Abb. 80: SolvisLinotank zusammengebaut (Füllseite) MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... - Seite 41 6. Den Tragriegel mit den beiden Bolzen in der Mitte so in die beiden Schlaufen führen, dass die Bolzen zwischen den Schlaufen liegend nach vorne zeigen (die Bolzen an den Enden zeigen nach unten). Abb. 84: Auf korrekten Sitz des Gewebes achten SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
-
Seite 42: Montage Spreizriegel
3. Auf die Spreizriegel treten und diese nach unten drü- cken (1), um das Gewebe zu spannen. Die Spreizriegel- halter entsprechend nachführen und die Position durch Festziehen der Spreizriegelhalter fixieren (2). Abb. 87: Dämmplatte unterlegen Abb. 86: Gewebe spannen MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 43: Anschluss Entnahmetopf Mit Vibrationseinheit
Ausrichtung der Saugentnahme beachten Bei Fehlstellung Verstopfungen möglich. • Die Öffnung im Silo und die des Entnahmetopfes müssen sich gegenüberliegen (vgl. Abb.89). Abb. 89: Ansicht Entnahmetopf von unten Öffnung im Silo Öffnung im Entnahmetopf SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 44: Montage Füllrohr
• Die Gewebenaht (6) des Prallschutzes (7) min- destens 30 mm über das Füllrohr schieben. Gewebesack um Füllrohr aufhängen Der Gewebesack über dem Füllrohr muss an den hinte- ren Ecken waagerecht unter der Decke aufgehängt wer- den. MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 45: Anschluss An Den Brenner
1. Erdungslitzen an allen Schlauchenden ca. 5 cm freile- 4. Deckel aufsetzen und wieder verschrauben. gen und nach innen in den Schlauch biegen. Abb. 96: Montage Förder- und Rückluftschlauch Abb. 95: Erdungslitzen freilegen, einbiegen SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 46: Elektrischer Anschluss
Störung oder Ausfall der Heizungsanlage möglich. • Elektrostatische Entladungen vermeiden. • Starke elektrische Felder, wie z. B. Handy-Be- trieb, in der Nähe der Heizungsanlage vermeiden (können zur Zerstörung empfindlicher elektroni- scher Bauteile führen). MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 47: Saugsonden-System
3 mm Kontaktöffnungsweite in die Netzzu- leitung einzubauen. FI- oder FU-Schutzschalter gelten als allpolige Ausschalter. Wir empfehlen den Anschluss mit feindrähtigen Schlauchleitungen, z. B. H05VV-F (YMM-J) Nenn- querschnitt 3 x 1,5 mm², durchzuführen. SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 48: Inbetriebnahme
Lagerraum befinden. den ersten 6 Wochen nach einer Lagerraumbe- füllung das Betreten des Pelletlagerraumes zu unterlassen oder nur durch geschultes Personal (Gasmessung) gestattet. • Bei Unwohlsein Lagerraum sofort verlassen und einen Arzt aufsuchen! MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 49: Solvislinotank
Luft, die durch das Gewebe beim Befüllen entweicht, muss vorhanden sein. • Die Storzkupplung der Füllleitung muss vom Be- treiber der Anlage vor jedem Befüllvorgang des SolvisLinotanks auf Verschleißerscheinungen kontrolliert und gegebenenfalls ausgetauscht werden! SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 50: Wartung
Öffnung im Entnahmetopf letlagers reinigen. Dieses geschieht durch Abklopfen des Anschluss für Staubentnahme Gewebes und Absaugen des Pelletstaubes aus dem Solvis- Linotank durch die Revisionsöffnung. 3. Topf abkippen und dabei Öffnung im Silokörper mit ei- Die Entnahmevorrichtung abbauen und ebenfalls reinigen. -
Seite 51: Anhang
7 Anhang 7 Anhang 7.1 Grundschaltbild Abb. 101: Grundschaltbild SolvisLino 4 (Plan E1) * Drahtbrücke bei Anschluss Notschalter entfernen ** Optional (Zubehör) *** nur LI-4-GS Abkürzungen Schutzerde B8.1 Sicherheitstemperaturbegr. Förderschnecke 95 °C Schutzerde M1.1 Motor Ascheaustragung Neutralleiter M2.1 Motor Förderschnecke... - Seite 52 7 Anhang Abb. 102: Grundschaltbild SolvisLino 4 (PLan E2) blau KLS (S14) Kesselsensor an Eingang S14 SolvisControl braun P2.1 Druckschalter grün P3.1 Hallgeber Saugzuggebläsemotor P6.1 Näherungsschalter Vorratsbehälter P9.1 Näherungsschalter Klappe / Deckel Abschlusswiderstand Sondenumschaltung Endschalter Entaschung V4.1 Kesselsensor Externe Wärmeanforderung, potenzialfrei (unbelegt) V9.1...
- Seite 53 7 Anhang Abb. 103: Grundschaltbild SolvisLino 4 (PLan E3) Output / Input Relais Schutzerde Spannung Eingang SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c...
-
Seite 54: Anschlussplan Saugsonden
Kabelbaum KBB-LI3-SC-2 Phase (Rechtslauf) Kesselsensor Phase Anschluss SolvisControl 2 L’ Phase Heizungs-Notschalter Neutralleiter Anschluss an Hauptplatine Feuerungsautomat N’ Neutralleiter Anschluss Niederspannungsseite Deckel Hauptplatine Endschalter Umschalteinheit 230 V Versorgung externe Verbraucher (z.B. Zuluftklappe) Geräte-Netzstecker MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 55: Anschlussplan Maulwurfentnahme
Steckverbindung, 4-polig, Fabrikat Hirschmann (IP 67) Phase Kesselsensor Phase Anschluss SolvisControl 2 Phase Heizungs-Notschalter L’ Phase Anschluss an Hauptplatine Feuerungsautomat Neutralleiter Anschluss Niederspannungsseite Deckel Hauptplatine N’ Neutralleiter Geräte-Netzstecker 230 V Versorgung externe Verbraucher (z.B. Zuluftklappe) SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... -
Seite 56: Anschlussplan Solvislinotank
Wärmeanforderung 0 - 10 V (SolvisControl) Kesselsensor PT1000 (SolvisControl) Kabelbaum KBB-LI3-SC-2 Steckverbindung, 4-polig, Fabrikat Hirschmann (IP 67) Kesselsensor Anschluss SolvisControl 2 Heizungs-Notschalter Anschluss an Hauptplatine Feuerungsautomat Anschluss Niederspannungsseite Deckel Hauptplatine Geräte-Netzstecker * Drahtbrücke bei Anschluss Notschalter entfernen MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS... -
Seite 57: Index
Zugstrebe ..........40 Erdungslitzen ......14, 23, 45 Rückluftschlauch ........6 Zusammenbau ........40 Feuerungsverordnung ......5 Saugsonden ........9, 10 Förderschlauch ......6, 11, 19 Saugturbine ........12, 21 Füllrohr ..........44 SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c... - Seite 58 Notizen MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c SOLVIS...
