11.8 Ersatzteilübersicht

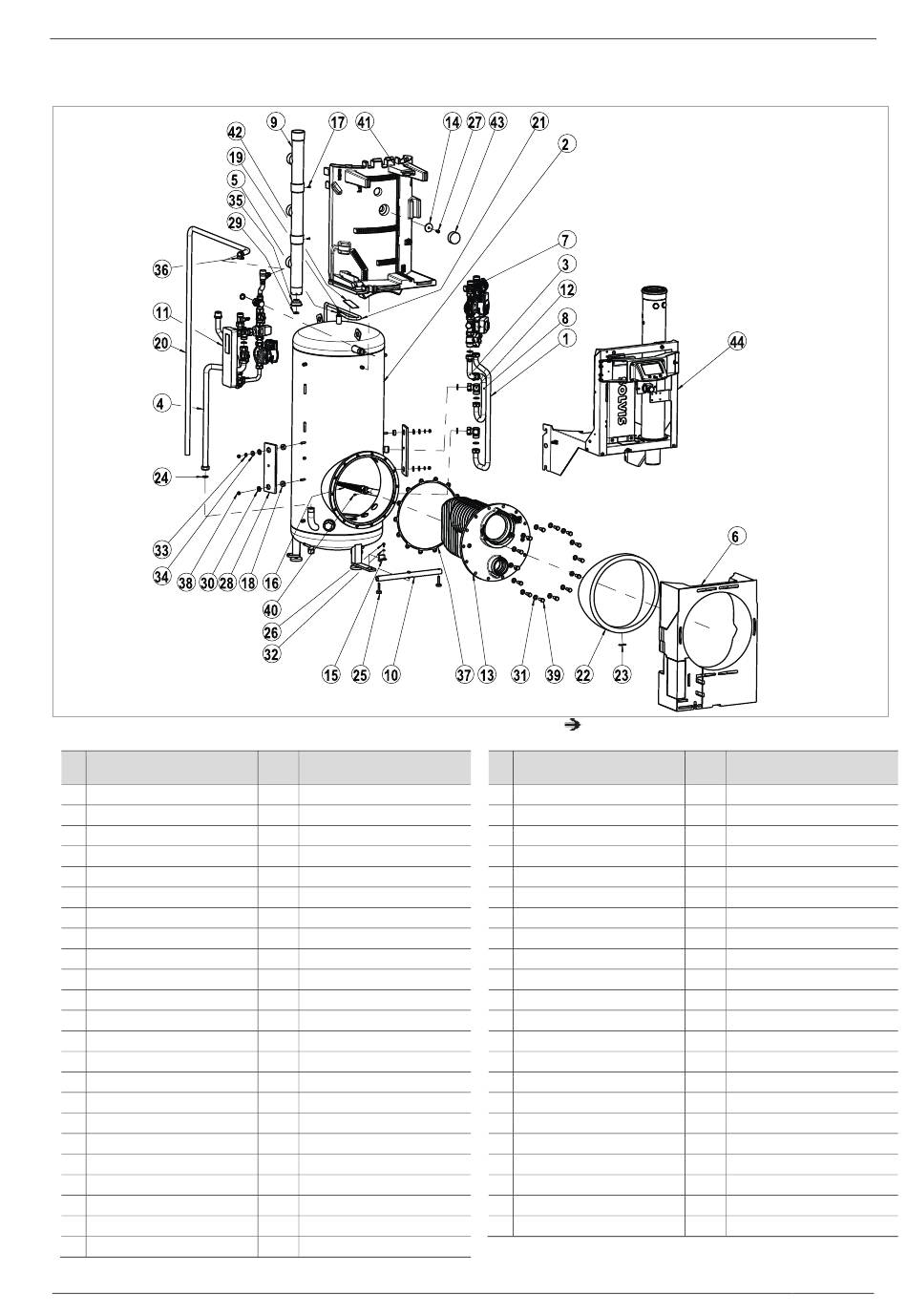

Abb. 154: Ersatzteilübersicht SolvisBen mit WWS und HKS (für alle lieferbaren Ersatzteile, siehe
#
Benennung
1
Anschlussrohr Heizungsrücklauf
2
Behälter SolvisBen 231
3
Wellrohr Heizungsvorlauf
4
Wellrohr WWS Rücklauf
5
Entlüfter m. Schlauchanschl
6
Flanschiso hinten 2tlg Ben
7
Heizkreisstation G Kvs 4,0
8
Anschlussrohr Heizungsvorlauf
9
Schichtenlader 63 kpl.
10 Transportgriff unten SolvisBen
11 Warmwasserstation 24 Ben
12 Winkel G1 ÜW x G1 AG
13 WT-Einschub SX/BW-7
*
14 Befestigungsblech EPP vorn
15 Befestigungsblech Flanschiso
16 Beladelanze
17 Bohrschraube 3,9 x 16
18 Thermischer Entkopplungsring
19 Doppeldrahtschelle 14,4-15,1mm 30954 Doppeldrahtschelle 14,4-15,1mm
20 Schlauch
21 Entlüftungsschlauch
22 Isolierung Flanschhals
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 32542-3a
A.-
Ersatzteil-Benennung
Nr.
31191 Anschlussrohr Heizungsrücklauf
---
---
30310 Rohrsatz Heizungsvorlauf BEN
29330 Wellrohr WWS Rücklauf
10432 Entlüfter m. Schlauchanschl
30376 Flanschiso hinten 2tlg Ben
---
---
30310 Rohrsatz Heizungsvorlauf BEN
---
---
30301 Transportgriff-Set
---
---
29289 Winkel G1 ÜW x G1 AG
29240 WT-Einschub Gas/Öl 6/7
10389 Blindflanschdeckel
---
---
30174 Befestigungsblech Flanschiso
29306 Beladelanze
---
---
---
---
---
---
10433 Entlüftungsschlauch
30261 Isolierung Flanschhals
TNF-EST-BEN )
#
Benennung
23 Verbandklammer
24 Dichtung 30x21mm
25 Höhenversteller M8x45
26 Zylinderschraube M6x10
27 Zylinderschraube M8x16
28 Isolierung Basisträger
29 O-Ring
30 Kotflügelscheibe
31 Scheibe 13
32 Scheibe 6,4
33 Scheibe 8,4
34 Scheibe 8,4/24x2
35 Schichtenladeraufnahme Solar
36 Schlauchschelle
37 Schraubflanschdichtung 7
38 Sechskantmutter M8
39 Sechskantschraube M12x30
40 Spreizniet
41 Stationenisolierung
42 Typenschild
43 Vliesstopfen Stationeniso
44 Baugruppe Konsole
11 Anhang
A.-
Ersatzteil-Benennung
Nr.
---
---
27075 Dichtungsset Lademodul WWS 7
30270 Höhenverstellerset
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
27855 Schraubflanschdichtung 7
---
---
---
---
---
---
---
---
---
---
29488 Vliesstopfen Stationeniso
---
---
83
