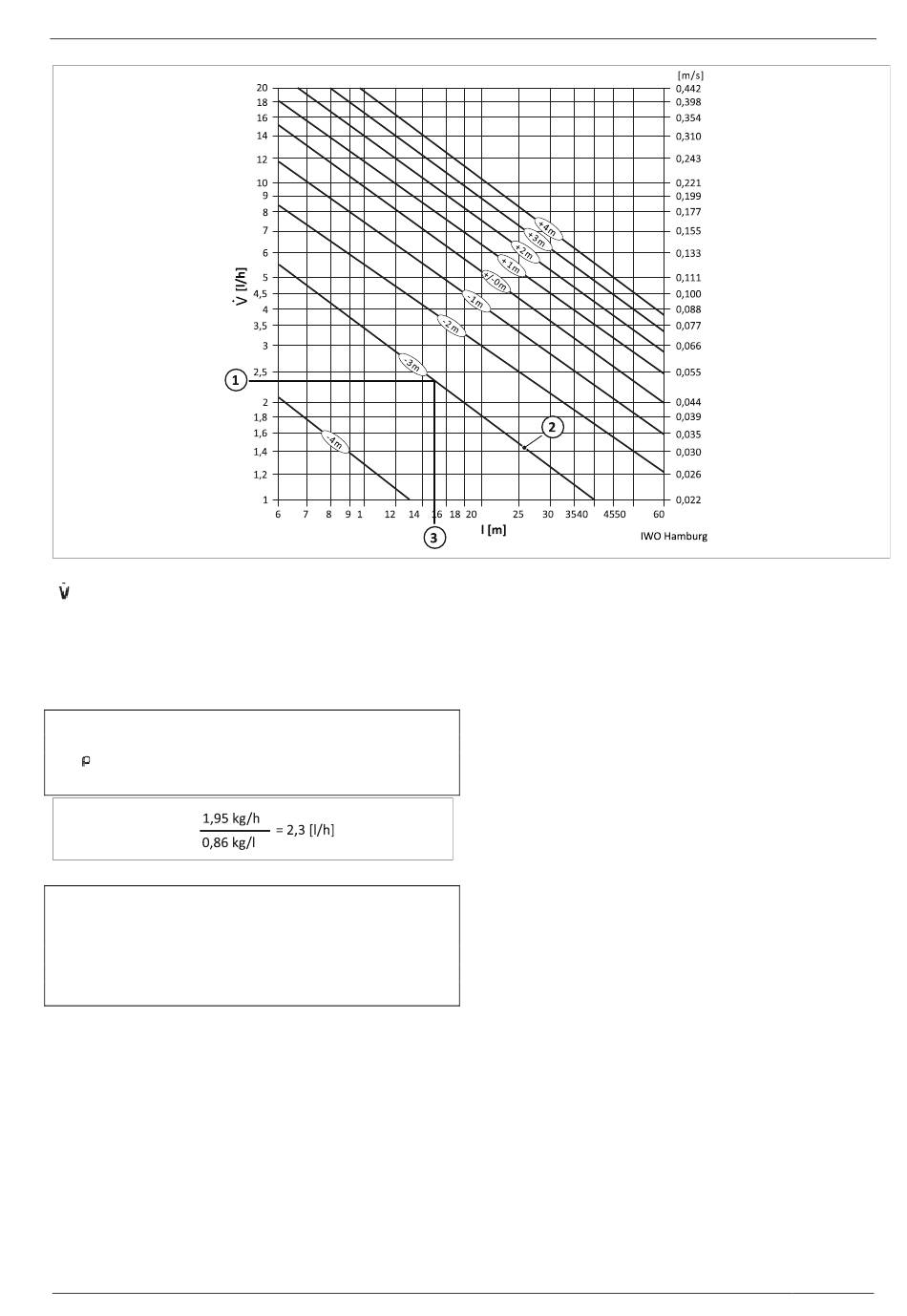

Abb. 82: Maximale Leitungslänge im Einstrangsystem in Abhängigkeit von der Förderhöhe
Öldurchsatz
l
max. Saugleitungslänge
(+)
Zulaufhöhe
(–)
Ansaughöhe
Beispiel für SÖ-BW mit 23 kW Brennerleistung:
Bei einer Leistung von 23 kW ergibt sich aus der Tabelle ein
Öldurchsatz von 1,95 kg/h. Bei Heizöl EL mit einer Dichte
von = 0,86 errechnet sich der Öldurchsatz in l/h wie
folgt:
Horizontale Linie im Diagramm (1)
Die Ölpumpe am Brenner hat z. B. zu einem außen liegen-
den Erdtank eine maximale Ansaughöhe von –3 m zu über-
winden (schräge Diagrammlinie (2)). Die vertikale Linie (3)
vom Schnittpunkt der beiden anderen Linien ergibt die ma-
ximal zulässige Leitungslänge. In diesem Beispiel ergibt sich
eine maximal zulässige Saugleitungslänge von 15 m.
