ACHTUNG
Folgende Hinweise beachten
• Bei der Abführung des anfallenden Kondensates
in die öffentliche Kanalisation sind die örtlichen
Richtlinien zu beachten.
• Für die Kondensatableitung müssen säurebestän-
dige Leitungen verwendet werden. Sie ist mit Ge-
fälle zum Ablauf zu verlegen.

6.11.3 Kondensatablauf

Ohne Kondensatpumpe:
Kondensatanschluss herstellen
1. Den Kondensatschlauch (4) am Kondensatsiphon (1)
anschließen.
2. Kondensatschlauch in die Durchführung (3) unter der
Bodenronde des Behälters nach hinten und dann wahl-
weise nach links oder rechts führen, auf ein ausrei-
chendes Gefälle achten.
3. Den Kondensatschlauch zum Abfluss führen.
4. Die Verschlusskappe (5) aus dem Montagebeipack auf
die Tülle vom Kondensatsiphon stecken.

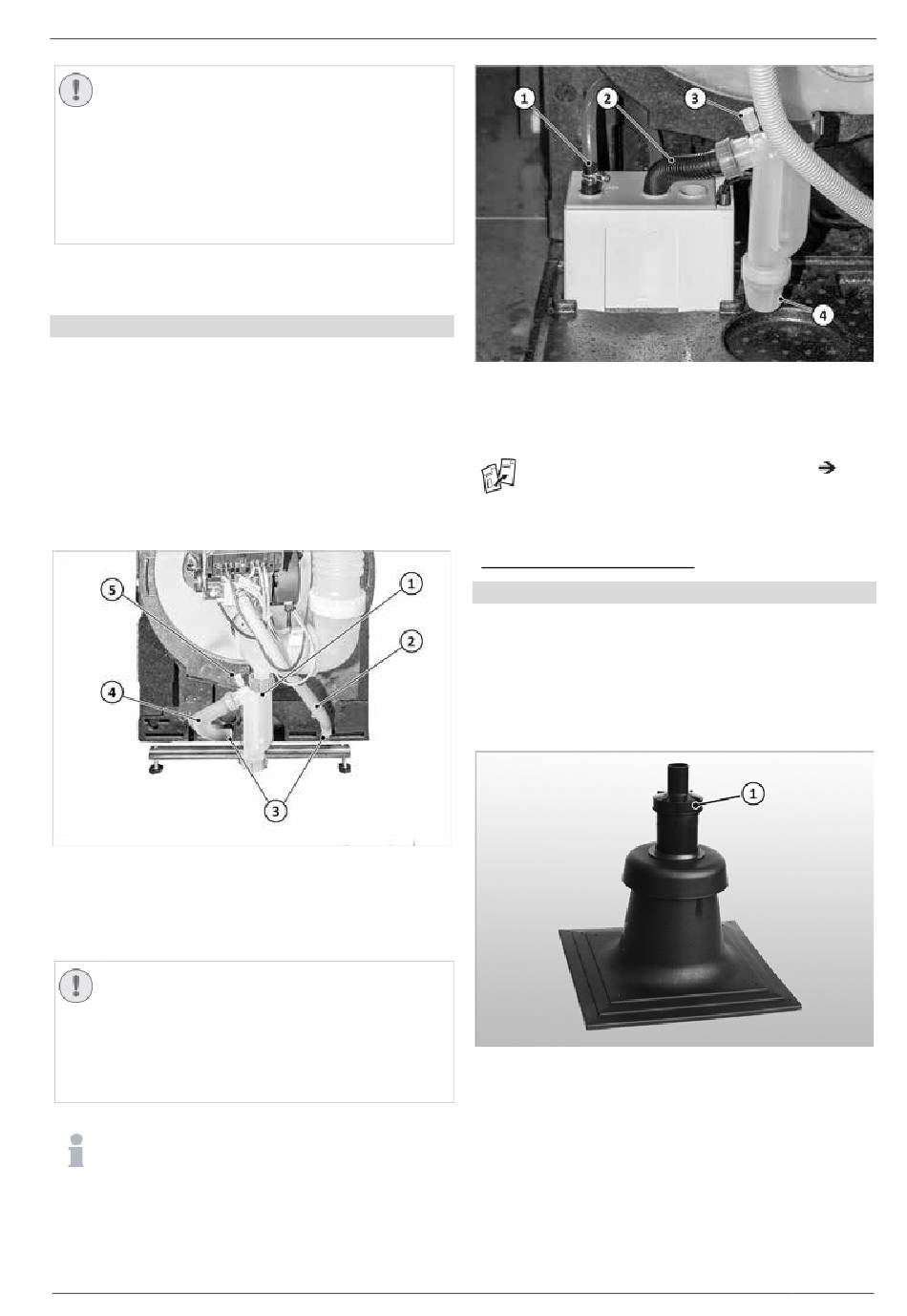

Abb. 86: Zufuhr und Ablaufleitungen ohne Kondensatpumpe
1 Siphon
2 Gasanschlussschlauch
3 Durchführungen
4 Kondensatschlauch
5 Verschlusskappe (im Montagezubehör enthalten)
ACHTUNG
Kondensat-Rückstau verhindern
Austreten von Kondensat möglich
• Bei Verlegung des Kondensatschlauches einen
Bogen („zweiter Siphon") vermeiden.
• Kondensatschlauch immer mit Gefälle verlegen.
Verwendung einer Kondensathebepumpe
• Wenn der Einsatz einer Kondensathebepumpe
aufgrund baulicher Gegebenheiten notwendig ist,
ist diese als Zubehör erhältlich.
• Für Anschluss und Montage die Anleitung der
Pumpe beachten.
• Bei Öl und Hybrid-Öl muss der Schmutzfangbe-
cher aus dem Montagebeipack installiert werden.
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 32542-3a
Abb. 87: Kondensatpumpe, angeschlossen
1 Druckschlauch
2 Kondensatschlauch
3 Verschlusskappe (im Montagezubehör enthalten)
4 Schmutzfangbecher (nur bei SolvisBen Öl)
Zur Montage einer Kondensatpumpe siehe
Montage Kondensatpumpe (MAL-PUKD).
6.11.4 Schalldämpfung
nur SolvisBen Öl und Hybrid-Öl
Reflexions-Schalldämpfer
1. Das schwarze Abgas-Endrohr aus dem Schornsteinkopf
entfernen.
2. Den Reflexions-Schalldämpfer von oben in den Schorn-
steinkopf einsetzen.
Die Verschraubung des Schalldämpfers (1) muss sich ober-
halb des Schornsteinkopfes befinden!
Abb. 88: Reflexions-Schalldämpfer eingesetzt
Schallemission
Wenn eine übermäßige Geräuschentwicklung im Abgassys-
tem entsteht, kann ein zugehöriger Absorptionsschall-
dämpfer zur Lärmreduzierung installiert werden.
