Inhaltsverzeichnis
Verwandte Anleitungen für Solvis SolvisBen Lino
Inhaltszusammenfassung für Solvis SolvisBen Lino

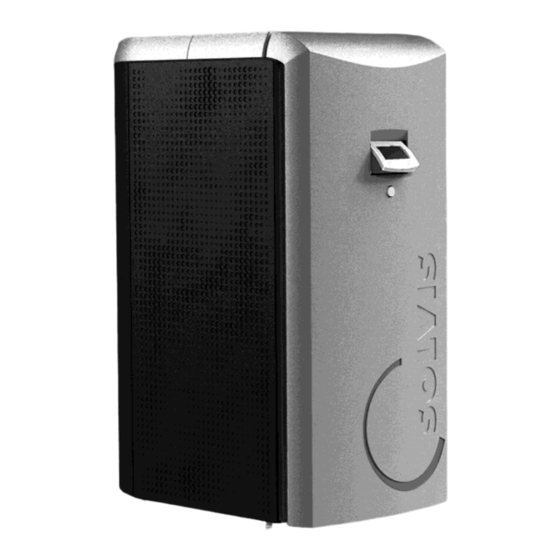

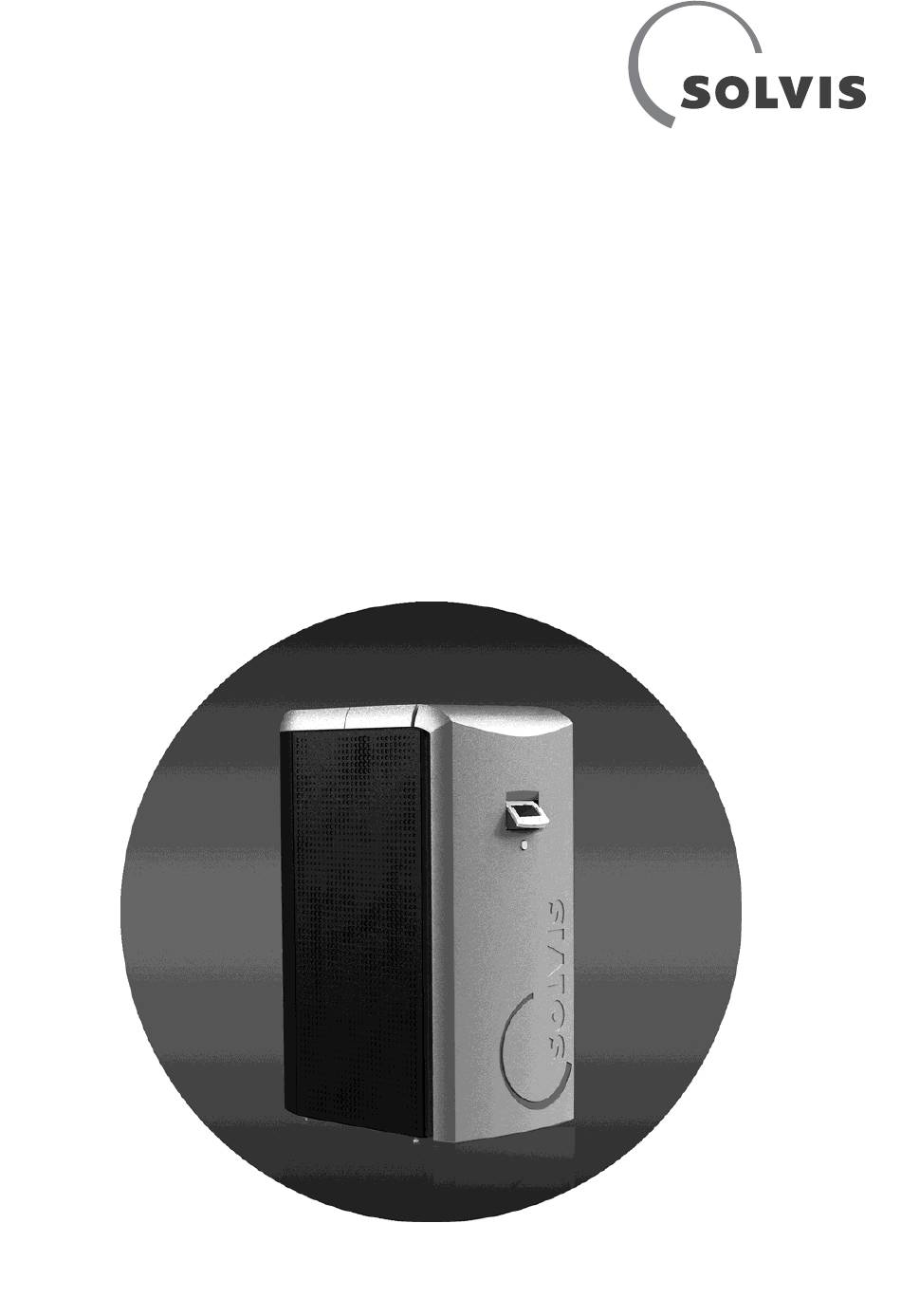

- Seite 1 Montage SolvisBen Lino / SolvisBen Solo Solar- und Heizungspufferspeicher vorbereitet zur Integration eines Wärmeerzeugers • inkl. Regler (Heizung / Solar) • inkl. Warmwasserstation • inkl. Heizkreisstation • inkl. Solaroption Wärme. Leben. Zukunft.
-
Seite 2: Information Zur Anleitung
Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße Installation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
6.7.2 Mit externen Heizkreisstationen - Solo, Anschluss von unten ............19 6.7.3 Mit externen Heizkreisstationen - Solo, Anschluss von oben ............. 20 6.7.4 Mit externen Heizkreisstationen - SolvisBen Lino ................20 Externer Wärmeerzeuger ............................. 21 6.8.1 Solo mit integriert. Heizkreisstat......................21 6.8.2 Solo mit externen Heizkreisstat. - Seite 4 Anlagenschema SolvisBen Solo mit Fremdkessel ................... 46 11.1.1 Ein Heizkreis und Solar ..........................46 11.1.2 Drei Heizkreise und Solar ........................48 11.2 Anlagenschema SolvisBen Lino mit SolvisLino 4 ..................... 50 11.2.1 Ein Heizkreis und Solar ..........................50 11.2.2 Drei Heizkreise und Solar ........................52 11.3 Netzbaugruppe ..............................
- Seite 5 11.8 Sensoren und Anschlüsse am Speicher ......................59 11.9 Ersatzteilübersicht ..............................60 11.10 Typenschild ................................61 11.10.1 SolvisBen Solo........................... 61 11.10.2 SolvisBen Lino ........................... 62 12 Index ..................................63 SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c...
-
Seite 6: Sicherheitshinweise
• Arbeiten an elektrischen Einrichtungen dürfen nur Elektrofachkräfte ausführen. ACHTUNG Anleitung beachten Solvis haftet nicht für Schäden, die durch Nichtbe- achten dieser Anleitung entstehen. • Vor Bedienung oder Installation die Anleitung aufmerksam durchlesen. • Bei Rückfragen steht der Technische Vertrieb von Solvis zur Verfügung. -
Seite 7: Systemvarianten
17 und 23 kW • als SolvisBen Solo zur Anbindung externer Wärmeerzeu- ger (spätere Nachrüstmöglichkeit von verschiedenen Gas- oder Öl-Brennern) • als SolvisBen Lino zur Anbindung des Pelletkessels Solvis Lino 4. Weiterhin stehen 4 Ausführungen der integrierten Warm- wasserstation zur Auswahl: •... -
Seite 8: Lieferumfang
- Magnetring ––– -EPP-Schale • Anschlussrohre zur Anbindung des externen Wärmeerzeugers ✔ ––– • SolvisBen Solo / SolvisBen Lino mit integrierten Heizkreisstationen, zusätzlich: - gemischte Heizkreisstation HKS-G-4,0 mit Pumpe, 3-Wege-Mischventil und ✔ ✔ Thermometerkugelhähnen, - vormontierte Anschlussrohre zur Anbindung externer Wärmeerzeuger beigelegt: •... -
Seite 9: Aufstellbedingungen Und Transport
• beigelegten Transportgriff an oberer, hinterer Behälter- öse montieren • ein zweiter Transportgriff ist am vorderen Behälterfuß bereits montiert und wird nach der Aufstellung nicht demontiert • Behälter von Palette losschrauben. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 10: Montage
Für die Montage der Solarwärmeübergabestation, 2. Das Wellrohr um 90° nach links oder rechts zum Auf- siehe Kap. „Montage“ der Montageanleitung stellort des MAG biegen. (MAL-SUES-5,5). 3. Die mitgelieferte MAG-Anschlussgruppe mit Dichtung am MAG-Anschluss montieren. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 11: Speicher
Hilfe geeigneter Steuerungseinrichtungen in Form von Wärme im SolvisBen zu speichern. 1. Die vordere Flanschisolierung (SolvisBen Solo) bzw. die Vliesronde (SolvisBen Lino) demontieren und für die spätere Verwendung beiseite legen. Abb. 7: Muffe für E-Heizstab 6. E-Heizstab gemäß Anleitung montieren und elektrisch anschließen. - Seite 12 Abb. 8: Flanschisolierung auseinanderziehen 3. Zapfen (2) des größeren Hauptteils (1) entlang der gekennzeichneten Nut abschneiden. Abb. 10: Montierter E-Heizstab 7. Zusatzisolierung (1) aufstecken. Abb. 9: Flanschisolierung beschneiden Abb. 11: Zusatzisolierung E-Heizstab montiert MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS...
-
Seite 13: Montage Der Isolierung
S3 (1) sich unten befindet. 2. Auf einer Seite des SolvisBen die hintere Behälterisolie- rung (1) an der Stationenisolierung (2) anlegen. Abb. 13: Hintere Behälterisolierung, linke Seite Abb. 15: Hintere Behälterisolierung anlegen SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 14: Verlegung Sensorkabelbaum
1. Das Spiralkabel (1) von hinten ausgehend in die seitli- 3. Entlüftungsschlauch (3) in einer Schleife nach hinten che Nut der Isolierschale über dem Basisblech drücken. über die Deckelronde führen. 4. Darüber die Abblasleitung (4) des Sicherheitsventils ebenfalls nach hinten führen. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... - Seite 15 Speichers (Einprägung „S4“ auf Be- hälterisolierung) stecken. 2. Das Sensorkabel von oben nach unten in die Nut der hinteren Behälterisolierung drücken. Abb. 22: Sensor S1 in Position S1-Eco montieren Abb. 21: Sensor S4 montieren SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c...
-
Seite 16: Warmwasserstation
(mit Gegenhalten). 2. Den festen Sitz der Überwurfmutter am Vorlaufan- schluss der WWS (2) zum Speicher oben (hinterer An- schluss des Fittings zwischen Sicherheitsventil und Ku- gelhahn) kontrollieren und ggf. nachziehen. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... - Seite 17 Abb. 28: TWK- / TWW-Anschluss hinten Trinkwasser, warm (TWW) Trinkwasser, kalt (TWK) Einbindung des Zirkulationsstranges gemäß Anla- genschema im Anhang. Abb. 27: TWW-/TWK-Anschluss von oben Trinkwasser, warm (TWW) Trinkwasser, kalt (TWK) SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c...
-
Seite 18: Heizkreise
Anschlussleitungen innerhalb der Isolierhülle des SolvisBen nach hinten verlegt werden. 1. Längeren Rohrbogen aus dem Anschlusssatz am H-VL- Anschluss der HKS montieren (Kugelhahn über Pumpe). Abb. 30: Anschlüsse HKS kontrollieren / nachziehen MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 19: Mit Externen Heizkreisstationen - Solo, Anschluss Von Unten
Innenseite ein Stück herausgeschnitten gen des externen Wärmeerzeugers außerhalb des Solvis- werden. Ben mit den Heizungsvor- und -rücklaufleitungen verbun- den, vgl. Anlagenschema Kap. „Anhang“, S. 46. Abb. 35: Rechtes Seitenteil beschneiden SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 20: Mit Externen Heizkreisstationen - Solo, Anschluss Von Oben
Alternativ können die Rohre auch nach oben geführt wer- Der Anschluss an externe Heizkreisstationen erfolgt beim den, dazu muss das Rohrset HZ oben (Zubehör, bitte extra SolvisBen Lino immer von oben wie in Kap. „Mit inte- bestellen) montiert werden. grierter Heizkreisstation“, S. 18 beschrieben. Anstelle einer integrierten Heizkreisstation sind hier Rohre montiert. -
Seite 21: Externer Wärmeerzeuger
6 Montage 6.8 Externer Wärmeerzeuger 6.8.3 SolvisBen Lino Beim SolvisBen Lino ist die Pufferladestation PLAS-LINO im 6.8.1 Solo mit integriert. Heizkreisstat. unteren Bereich des Vorbaus integriert. Sie ist bereits ab Werk hydraulisch und elektrisch angeschlossen. Anschluss von oben montieren Beim SolvisBen Solo mit HKS-G-4,0 erfolgt der Anschluss An den SolvisLino 4 anschließen... -
Seite 22: Elektrischer Anschluss
Schutzmaßnahmen und Hinweise in dieser Anleitung betreiben. • Die Anlage ist in den örtlichen Potenzialausgleich unter Beachtung der Mindestquerschnitte einzu- beziehen. • Bei mehrphasigem Netzanschluss auf die richtige Phasenlage des Netzes achten. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 23: Leitungsverlauf Im Solvisben
Abb. 91, S. 55). 6. Die übrigen Leitungen (2) seitlich hochführen, auf die Netzbaugruppe auflegen und mit Zugentlastungen (4) sichern. Alle Leitungen im Bereich zwischen WWS- Isolierung und Netzbaugruppe in einer Schleife legen, SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... - Seite 24 6 Montage Niederspannungsleitungen so dass sie genügend Spielraum zum Öffnen der Netz- Leitungen über 50 V baugruppentür bieten. Zugentlastungen Abb. 44: Auflegen auf Netzbaugruppe MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS...
-
Seite 25: Potenzialausgleich
Heizungs- oder Wasserleitungen, sind mittels Schutzpotenzialausgleichsleiter mit dieser Haupter- dungsschiene verbunden. Abb. 45: Potenzialausgleich des SolvisBen Solo Hausanschlussraum Kabelschuh Schutzpotenzialausgleichsleiter Unterlegscheibe Aufstellort Zahnscheibe SolvisBen Solo Konsole SolvisBen Solo Mutter Schraube Federring Haupterdungsschiene SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 26: Anschluss Des Außensensors
• Montageort nicht in unmittelbarer Nähe einer A6 und A7 (Heizkreis 3) Pin A6 Pin A7 Pin N (A6 o. A7) Wärmequelle und nicht im Bereich eines Fensters vorsehen. • In diesem Raum keine Thermostatventile ver- wenden. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 27: Anschluss Solarstation (Optional)
Polarität kein Schaden entsteht. Abb. 50: Vorderen Isolierdeckel der WWS aufstecken (SolvisBen Solo) Gehäuse schließen 1. Vor dem Schließen prüfen, ob Stecker und Buchsenleis- te der Steckverbindung fluchten. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... - Seite 28 Schließen des Deckels nicht eingeklemmt werden. 2. Zugentlastungen vorsichtig anziehen. 3. Prüfen, ob alle Buchsenleisten auf die Netzbaugruppe gesteckt sind. 4. Deckel (1) mit vier Schrauben (2) befestigen. Abb. 52: Deckel der Netzbaugruppe befestigen (SolvisBen Solo) MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS...
-
Seite 29: Inbetriebnahme
Der Entlüfter befindet sich am Speicher oben. 7.2 SolvisControl SolvisControl konfigurieren Vor der weiteren Inbetriebnahme der Anlage ist eine Konfiguration der SolvisControl notwendig. Nach der Konfiguration wird die Inbetriebnahme an dieser Stelle fortgesetzt. 1. SolvisControl konfigurieren. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 30: Heizkreispumpe (Hks Integriert)
Rohrleitungen Die Regelung hält die oder allen Anwendungen eingestellte Förderhö- ohne veränderliche he unabhängig vom Rohrnetzkennlinie (z. B. geförderten Volumen- Speicherladepumpen), strom konstant. sowie Einrohr- Heizungssysteme mit Q/m³/ h Heizkörpern MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 31: Hks Mit Grundfos Alpha
Abb. 57: Entlüftung 10 min Stufe 3 (falls nötig) Wenn keine Geräusche mehr auftreten, sind Förderhöhe und Regelungsart einzustellen. Die Entlüftungsfunktion entfernt angesammelte Luft aus dem Rotorraum der Pumpe, das Heizungs- system wird dabei nicht entlüftet. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 32: Pumpe Pufferladestation - Solvisben Lino
„GO Balance‘-App“ für iOS und Android den hydraulischen Abgleich des Heizsystems. Weitere Infos und Support sind bei Grundfos erhältlich. 100 % 75 % 50 % 25 % Abb. 59: Betriebsbereich in Abhängigkeit von der Leistungsaufnahe [%] Förderhöhe Volumenstrom MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 33: Anzeige Regelungsart Und Förderhöhe
Isolierung für Anschlüsse von oben montieren Wurden die trinkwasser- und heizungsseitigen Anschlüs- se von oben ausgeführt , wie folgt vorgehen: 1. Die oberen Isolierungen der WWS Abb. 60 (4) und Abb. 60 (3) nach oben abziehen. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... - Seite 34 - mittig vorne (3). Abb. 65: Verrastung rechts und hinten Abb. 62: Verrastung rechts und hinten Abb. 66: Verrastung links und vorne (SolvisBen Solo) Abb. 63: Verrastung links und vorne (SolvisBen Solo) MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS...
-
Seite 35: Seitliche Behälterisolierung
2. Ein Seitenteil nehmen und in einem Winkel von ca. 15° an die senkrechten obere Nut (1) der hinteren Behäl- terisolierung ansetzen. 3. Das Seitenteil über die ganze Höhe in die Nuten der hinteren Behälterisolierung drücken. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... - Seite 36 Abb. 71: Seitenteil andrücken 5. Nun das zweite Seitenteil einsetzen. Dazu die Schritte 2-4 wiederholen. 6. Die Füße der beiden Seitenteile bis zum Boden raus- drehen, die Seitenteile aber nicht damit anheben. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS...
-
Seite 37: Übergabe
Anlage an Betreiber übergeben 1. Anlagenbetreiber in Fachnutzerbedienung der Rege- lung einweisen. 2. Einstellungen für Heizung, Warmwasser und Zirkulati- on erklären. 3. Umgang mit Raumbedienmodul erläutern. 4. Auf die jährliche Wartungspflicht hinweisen. 5. Anlagenordner übergeben. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 38: Wartung
2. KFE-Hahn an der MAG-Anschlussgruppe öffnen und MAG drucklos machen. Das abgelassene Heizungswasser aus dem MAG kann für die nachfolgende pH-Wert-Messung aufgefangen werden. 3. Am Luftventil des MAG mit einem Prüfmanometer den Fülldruck kontrollieren. Abb. 75: Entlüfterdeckel herausziehen MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 39: Reinigung Der Oberflächen
• Zum Reinigen der Außenhülle keine scharfen oder lösungsmittelhaltigen Reinigungsmittel verwenden. • Verunreinigungen mit einem weichen, feuchten Tuch entfernen. Sichtbare Oberflächen bei Bedarf mit Wasser und haus- haltsüblichem Neutralreiniger abwischen. SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 40: Problemlösungen
Pumpe tauschen Zu geringe / hohe netzsei- Netzspannung überprüfen tige Spannungsversorgung Störung der Elektrik Pumpe tauschen Trockenlaufschutz Systemdruck überprüfen 9.4 Störungsmeldungen Grundfos UPM3 Bei Auftreten einer oder mehrerer Störungen leuchtet die LED1 rot. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 41: Technische Daten
[mm] 1550 Speicherkippmaß ohne Isolierung [mm] 1400 Breite ohne Isolierung [mm] Tiefe ohne Isolierung und Regelung [mm] Mindestabstand vorne [mm] Mindestabstand seitlich [mm] Abb. 78: Ansichten SolvisBen Solo (alle Maße in mm) SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 42: Systemregler Solviscontrol
* Alarmausgang schaltet nur, wenn der Warnton aktiviert wurde und aufgrund einer Störung ausgelöst wird. ** Blockierschutz: Die Heizkreispumpen können individuell an der SolvisControl so eingestellt werden, dass sie an ganz bestimmten Tagen eine gewisse Zeit laufen. Zeitpunkt und Dauer können geändert werden. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 43: Warmwasserbereitung
PARA 15/7 min. Zulaufdruck (heizungsseitig) [mWS] Leistungsaufnahme 1,8 - 50 Stromaufnahme 0,02 - 0,43 Energie-Effizienz-Index 0,20 Plattenwärmeübertrager Hersteller Danfoss, Typ XB06H+-1-30 XB06H-1-30 XB06H+-1-50 XB06H-1-40 Plattenanzahl [Stk.] Inhalt je Seite [Liter] 0,25 0,25 0,35 SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 44: Heizkreisverteilung
Verfügbare externe Förderhöhe bei 1,7 m³/h [mWS] je nach Ausführung des SolvisBen Abb. 80: Pumpenkennlinie Wilo-Yonos PARA RS Abb. 81: Pumpenkennlinie Grundfos ALPHA2.2 Förderhöhe [m] Volumenstrom [m³/h] Förderhöhe [m] Volumenstrom [m³/h] Leistungsaufnahme [kW] Leistungsaufnahme [kW] MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 45: Pufferladestation Ben Lino
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 Q [m³/h] Abb. 82: Pumpenkennlinie Grundfos UPM3 Hybrid 15-50 130 für konstante Drehzahl (Stufen 2, 3, 4, 5 m) Förderhöhe [m] Druckverlust [kPa] Leistungsaufnahme [kW] Volumenstrom [m³/h] SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 46: Anhang
Raumbediengerät Heizkreis 1 H-VL Heizungs-Vorlauf PLAS-UGM Pufferladestation, ungemischt K-RL Kessel-Rücklauf SIG-TW Sicherheitsgruppe, Trinkwasseranschluss K-VL Kessel-Vorlauf Blitzschutzdose SV-SOL Sicherheitsventil, Solarkreis AG-xx Membran-Ausdehnungsgefäß, Solarkreis SOL-SKV Kappenventil, Solarkreis VG-xx Vorschaltgefäß, Solarkreis Abgleichventil SUES-5.5 Solarwärmeübergabestation Fremdkessel Heizkreis 1 MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... - Seite 47 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – die Zeichnung alle Urheberrech- Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hinweise te vor. Ohne unsere schriftli- zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 48: Drei Heizkreise Und Solar
Sicherheitsventil, Solarkreis AG-xx Membran-Ausdehnungsgefäß, Solarkreis SOL-SKV Kappenventil, Solarkreis VG-xx Vorschaltgefäß, Solarkreis Abgleichventil SUES-5.5 Solarwärmeübergabestation Fremdkessel Raumbediengerät Heizkreis 2 HK1-3 Heizkreis 1 bis 3 Raumbediengerät Heizkreis 3 HKS-G Heizkreisstation, gemischt VTL-3 Verteilerbalken 3-fach MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... - Seite 49 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – die Zeichnung alle Urheberrech- Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hinweise te vor. Ohne unsere schriftli- zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 50: Anlagenschema Solvisben Lino Mit Solvislino 4
11 Anhang 11.2 Anlagenschema SolvisBen Lino mit SolvisLino 4 11.2.1 Ein Heizkreis und Solar Abb. 87: SolvisBen Lino mit integrierter Heizkreisstation, Solaranlage und Pelletkessel Solvislino 4 - Teil 1 Ausstattung Abkürzungen • Solarschichtenspeicher Luftabscheider Ausdehnungsgefäß • Systemregler SolvisControl 3 Schlammabscheider •... - Seite 51 11 Anhang Abb. 88: SolvisBen Lino mit integrierter Heizkreisstation, Solaranlage und Pelletkessel Solvislino 4 - Teil 2 Das dargestellte Schema stellt einen Anlagenüberblick auf Grundlage der uns vorliegenden Informationen dar. Es ersetzt Wir behalten uns für diese keine konkrete Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – die Zeichnung alle Urheberrech- Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
-
Seite 52: Drei Heizkreise Und Solar
11 Anhang 11.2.2 Drei Heizkreise und Solar Abb. 89: SolvisBen Lino mit drei gemischten Heizkreisen, Solaranlage und Pelletkessel SolvisLino 4 - Teil 1 Ausstattung Abkürzungen • Solarschichtenspeicher Luftabscheider Ausdehnungsgefäß • Systemregler SolvisControl 3 Schlammabscheider • Trinkwassererwärmung Sicherheitsventil Trinkwassernetz, Anschluss kalt •... - Seite 53 11 Anhang Abb. 90: SolvisBen Lino mit drei gemischten Heizkreisen, Solaranlage und Pelletkessel SolvisLino 4 - Teil 1 Das dargestellte Schema stellt einen Anlagenüberblick auf Grundlage der uns vorliegenden Informationen dar. Es ersetzt Wir behalten uns für diese keine konkrete Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – die Zeichnung alle Urheberrech- Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
-
Seite 54: Netzbaugruppe
Raumbedienelement Heizkreis 2 alle Raumbedienelement Heizkreis 3 alle Brücke alle Brücke „alle“ = gilt für SolvisBen Lino und SolvisBen Solo, „FBK“ = zusätzlicher Festbrennstoffkessel oder „HK 3“ = zusätzlicher gemischter Heizkreis MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 55: Anschlussplan
11 Anhang 11.3.2 Anschlussplan Abb. 91: Netzbaugruppe SolvisControl 3 für SolvisBen Solo / SolvisBen Lino * ASTB nur für die Schweiz erforderlich AL FBK Alternative Festbrennstoffkessel KBB-SÜS Sensorkabelbaum Solarwärmeübergabestation AL LI Alternative Pelletkessel SolvisLino 4 Ladepumpe AL OWD Alternative Ost / West-Dach... -
Seite 56: Erweiterungsplatine
Pumpe Solar 2 Pumpe Warmwasser Ladepumpe 11.4.2 Anschlussplan Abb. 92: Erweiterungsplatine für die Netzbaugruppe der SolvisControl 3 Kabelbaum NB-SC2 Netzbaugruppe SolvisControl 3 Netzbaugruppe SolvisControl 3 SICHERUNG Glassockel-Sicherung, 5x20mm, max. 4A träge NETZ Netzanschluss MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 57: Erläuterung Der Symbole
Thermostatisches Mischventil Solarkollektor Solar-Kappenventil Verbraucher im Heizkreis Kessel-Füll und -Entleerhahn Wärmeübertrager Thermische Ablaufsicherung (TAS) Wärmemengenzähler Sonstige hydraulische Bauteile Festbrennstoffkessel (FBK) oder Pelletkessel (Lino 3) Symbol Bedeutung Volumenstromgeber Pumpe Vorschaltgefäß VG-xx Schlammabscheider Trinkwasserfilter SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 58: Elektrische Schaltzeichen
Klemme S3 an Ausgang A12 Sensor allgemein (Temperatursensor, Volumenstrom- 11.6 Ersatzteilübersicht geber, etc.) Die lieferbaren Ersatzteile sind in Ersatzteile Volumenstromgeber SolvisBen (TNF-EST-BEN) aufgeführt. 11.7 Zubehör Temperatursensor Alle Zubehörteile sind in der Solvis Preisliste aufgeführt. MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 59: Sensoren Und Anschlüsse Am Speicher
Heizungs-Rücklauf (Sensor S9 Heiz.-Puf. unten) Solar-Rücklauf (SÜS) Sensor S1 Speicher oben Eco Warmwasser-Vorlauf (WWS) Sensor S1 Speicher oben Komfort Warmwasser-Rücklauf (WWS) Sensor S4 Heizungspuffer oben Muffe E-Heizstab Sensor S3 Speicherreferenz Heizungs-Vorlauf Speicherentlüftung Speicherentlüftung SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 60: Ersatzteilübersicht
19 Doppeldrahtschelle 14,4- 42 Scheibe 8,4/25x2 15,1mm 43 Vliesstopfen Stationeniso 29488 Vliesstopfen Stationeniso 20 Schlauch 50m 44 Baugruppe Konsole 21 Entleerungsschlauch 50m 10440 Entlüftungsschlauch 6, SR-7 22 Isolierung Flanschhals 30261 Isolierung Flanschhals MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 61: Typenschild
Materialausführung Behälterwand Elektrische Anschlussdaten / Schutzklasse Solar-Puffer-Volumen Behälterinhalt kein Trinkwasser Heizung-Puffer-Volumen Herstellort Warmwasser-Puffer-Volumen Hersteller Tatsächlicher Wasserinhalt Maximale Temperatur in [°C] Vorbereitet zur Integration eines Wärmeerzeugers Maximaler Betriebsdruck in [mbar] Solar- und Heizungspufferspeicher SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... -
Seite 62: Solvisben Lino
Typ Warmwasserstation Typgröße WWS / HKS Materialausführung Behälterwand Elektrische Anschlussdaten / Schutzklasse Solar-Puffer-Volumen Behälterinhalt kein Trinkwasser Heizung-Puffer-Volumen Herstellort Warmwasser-Puffer-Volumen Hersteller Tatsächlicher Wasserinhalt Maximale Temperatur in [°C] Solar- und Heizungspufferspeicher Maximaler Betriebsdruck in [mbar] MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c SOLVIS... -
Seite 63: Index
Öl-Brennwert-Gerät ........ 7 Warmwasserstation ....8, 16, 23, 27 Gas-Brennwert-Gerät ......7 Wartung ..........38 Palette ............. 9 Gewähr ............ 6 Wartungsprotokoll ........ 38 pH-Wert ..........39 Grundeinstellung ........33 Potenzialausgleich ........ 25 SOLVIS MAL-BEN-LI-SL · Technische Änderungen vorbehalten · 30725-3c... - Seite 64 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 Fax.: +49 (0) 531 28904-100 E-Mail: info@solvis.de Internet: www.solvis.de...
