2. Ausgang A8 (bzw. A10) mindestens 150 s auf „Hand
ein" schalten.
3. Kückenstellung prüfen, die Temperatur an S12 (bzw.
S13) muss der Temperatur an S4 entsprechen.
Die Überprüfung erfolgt vorübergehend im Handbe-
trieb, siehe Kap. „Prüfen der Ausgänge" in der
Bedienungsanleitung (BAL-SBSX-3-I).

6.14.9 Anschluss Solarstation (optional)

Solarstation gemäß Montaganleitung anschließen,
siehe Montage Solarstation (MAL-SUES-5,5).
Anschluss Kollektorsensor
Der Anschluss des Sensors S8 kann erst erfolgen,
wenn das Schnellmontagerohr und die Kollektoren
montiert sind, siehe
der Montageanleitung des Kollektors.

6.14.10 Anschluss SmartGrid (optional)

nur SolvisBen Hybrid-Gas und Hybrid-Öl
Über die SmartGrid-Anschlussplatine können die
folgenden Betriebszustände gemäß „SG-ready"-
Label umgesetzt werden:
• Sperrung der Wärmepumpe (z. B. EVU-Sperrzeit)
• verstärkter Betrieb der Wärmepumpe
• externe Anforderung des EVU oder des Wärme-
pumpenbetriebes, z. B. durch Energiemanage-
mentsystem.
Bei Nichtbelegung läuft die Wärmepumpe im Nor-
malbetrieb.
SmartGrid anschließen
1. Die Ansteuerleitung(en) des SmartGrid-Gerätes zur An-
schlussplatine des SolvisBen führen und gemäß An-
schlussplan ( Kap. „Anschlussplatine SmartGrid", S.
76) auflegen.
6.14.11 Spannungsversorgung SolvisLea
Eco über SolvisBen Hybrid
nur SolvisBen Hybrid-Gas und Hybrid-Öl
Die Spannungsversorgung der internen Wärmepumpens-
teuerung der SolvisLea Eco erfolgt über die Netzplatine des
SolvisBen Hybrid-Gas bzw. SolvisBen Hybrid-Öl.
Spannungsversorgung für SolvisLea Eco anschließen
1. 3-adrige Versorgungsleitung von der SolvisLea Eco
kommend zur Netzplatine führen und auf einen freien
Platz der Erweiterungsplatine mit den Klemmen PE/N/L
auflegen.
2. Versorgungsleitung durch die Zugentlastung führen
und sichern.
Die Spannungsversorgung des Verdichters selbst er-
folgt separat und nicht über den SolvisBen, siehe
Kap. „Elektrischer Anschluss" in der Montagean-
leitung (MAL-LEA).
SOLVIS MAL-BEN · Technische Änderungen vorbehalten · 32542-3a
Kap. „Sensormontage" in

6.14.12 Netzanschluss

Anschlüsse an der Netzplatine kontrollieren
1. Anschlüsse der Sensoren, Stellmotoren und Pumpen an
die Netzplatine gemäß Anschlussplan prüfen.
Anschlusspläne siehe Kap. „Anhang", S. 75.
Stromversorgung anschließen
1. Versorgungsleitung zur Netzplatine führen und auf die
Klemmen "Netz PE/N/L" der Erweiterungsplatine aufle-
gen.
2. Versorgungsleitung durch die Zugentlastung führen
und sichern.
Korrekte Verdrahtung überprüfen, um Störungen
am Gerät auszuschließen:
• L=L, N=N etc.
• auf L müssen 230 V anliegen.

6.14.13 Abschluss der Anschlussarbeiten

Vorderen Isolierdeckel WWS schließen
1. Den vorderen Isolierdeckel (1) der Warmwasserstation
(WWS) wieder aufsetzen und ihn unten und oben mit
der hinteren Isolierung verrasten.

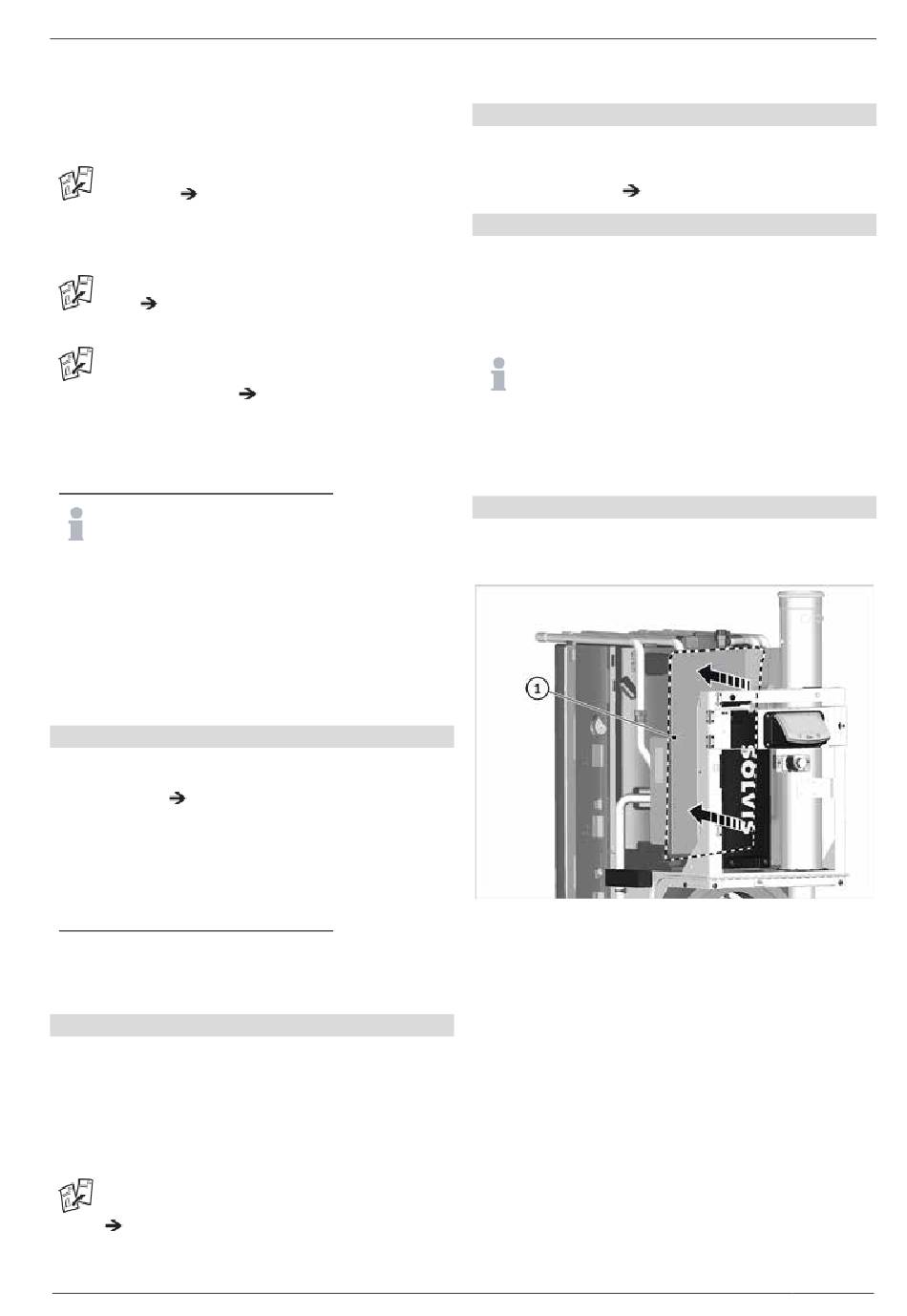

Abb. 107: Vorderen Isolierdeckel der WWS aufstecken
