11 Anhang
11.7 Sensoren und Anschlüsse am Speicher

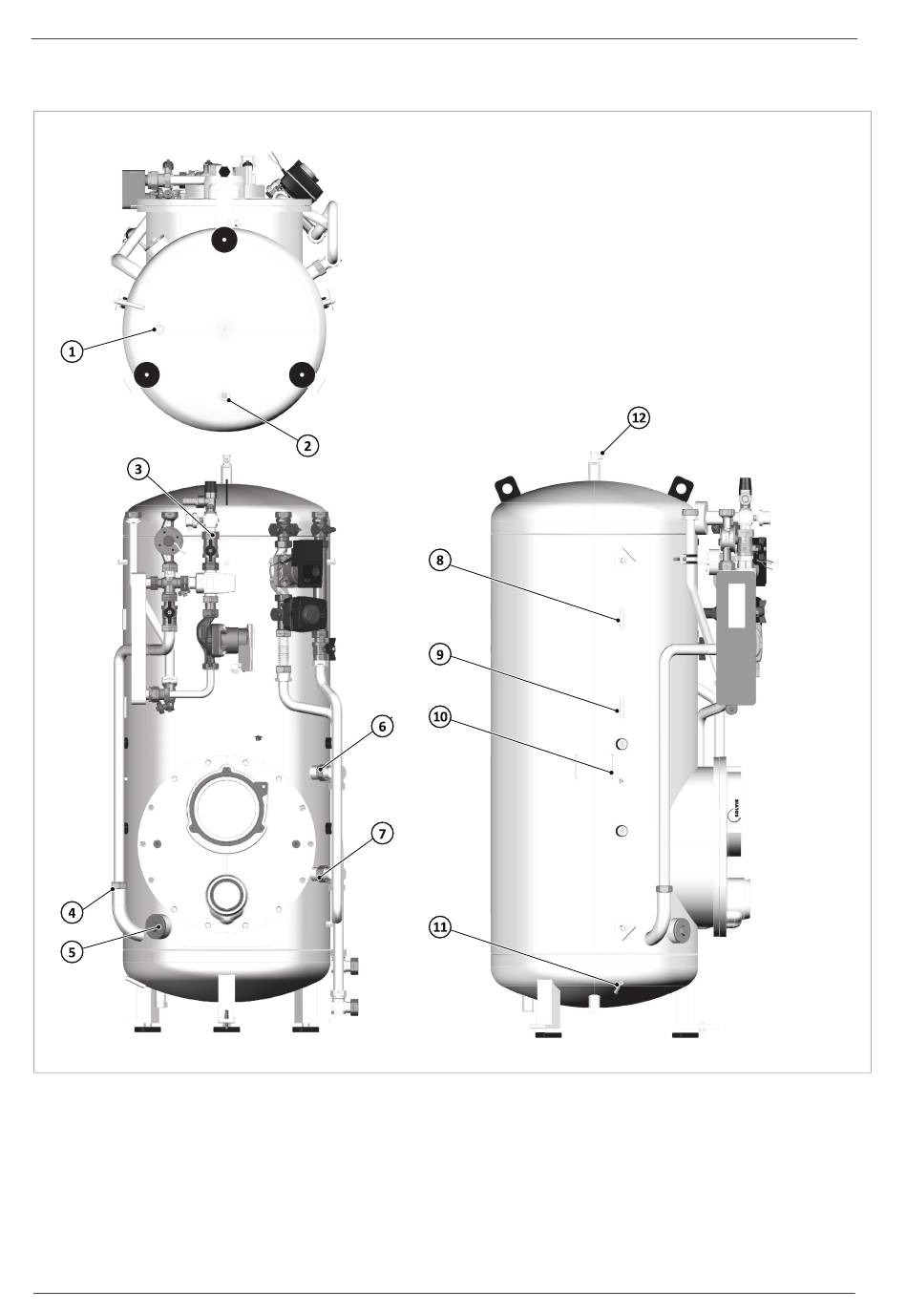

Abb. 153: Frontansicht Schichtenspeicher
1 Solar-Vorlauf (SÜS)
2 Solar-Rücklauf (SÜS)
3 Warmwasser-Vorlauf (WWS)
4 Warmwasser-Rücklauf (WWS)
5 Muffe E-Heizstab
6 Heizungs-Vorlauf
Speicherentlüftung
82
7 Heizungs-Rücklauf
8 Sensor S1 Speicher oben Eco
9 Sensor S1 Speicher oben Komfort
10 Sensor S4 Heizungspuffer oben
11 Sensor S3 Speicherreferenz
12 Speicherentlüftung
