11.1 Anschlussplan Brenner

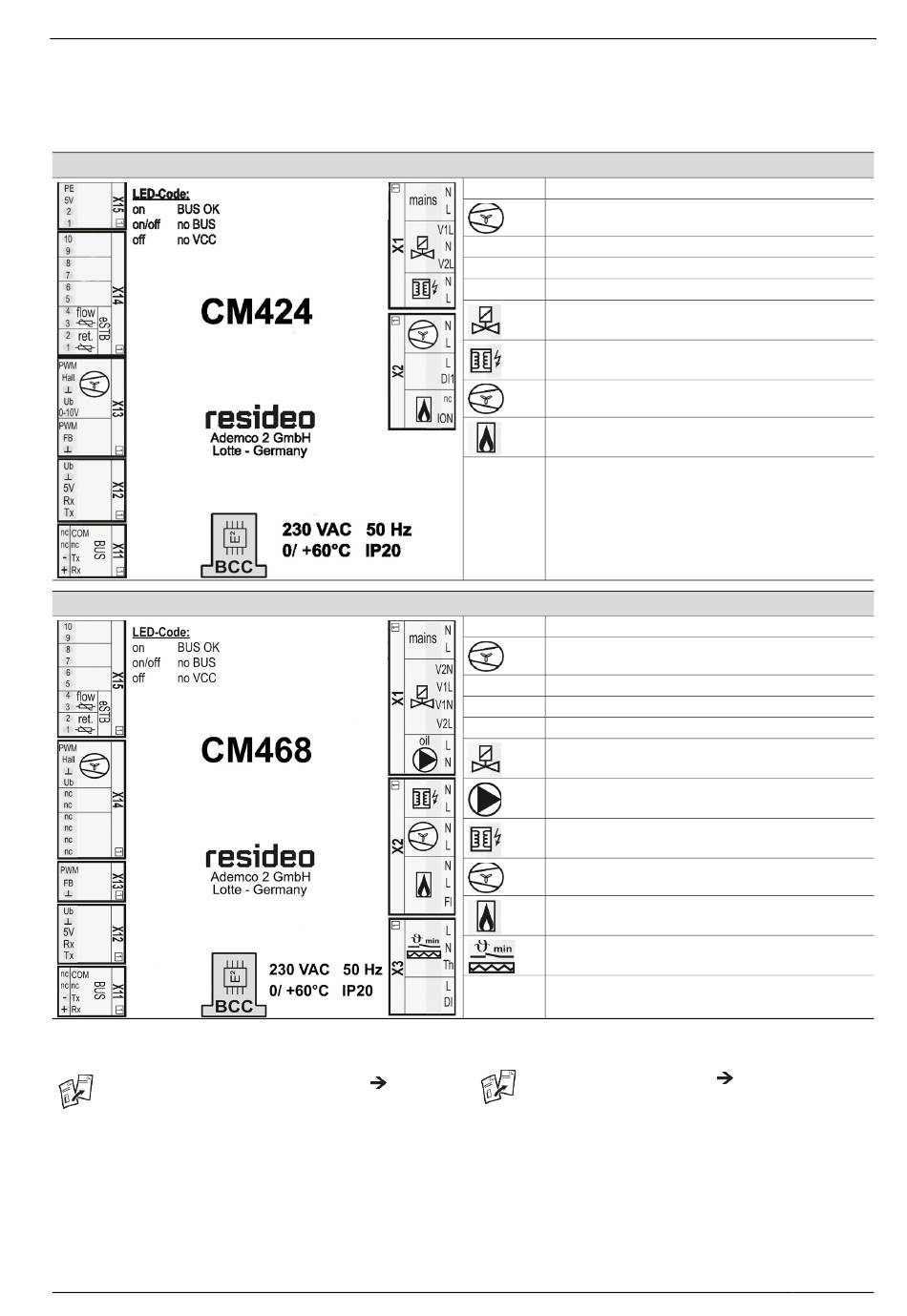

Brenner BR-xx-SX-LN-3
Brenner xx kW Öl BW-3

11.2 Anlagenschemata

Für detaillierte Anlagenschemata siehe
ment ( ALS-BEN).
SOLVIS · MAL-BEN · Technische Änderungen vorbehalten · 32491-2a
eSTB elektronischer Sicherheitstemperaturbegrenzer
Gebläse (PWM)
BUS Bus (RS232 / SC-3)
BCC Brenner-Chipkarte
mains 230 V ~ (A12 - SC-3)
Gasmagnetventil
Zündtrafo
Gebläse
Ionisationselektrode
eSTB elektronischer Sicherheitstemperaturbegrenzer
Gebläse (PWM)
BUS Bus (RS232 / SC-3)
BCC Brenner-Chipkarte
mains 230 V ~ (A12 - SC-3)
Magnetventil
Ölpumpe
Zündtrafo
Gebläse
Flammenwächter
Ölvorwärmer
11.3 Zubehör
Alle Zubehörteile sind in der
Doku-
geführt.
