6.7.3 Ohne Heizkreise

Heizungsanschlüsse verschließen
1. Die beiden Winkel am Heizungsvorlauf- und Rück-
laufanschluss demontieren (siehe
2. Beide Anschlüsse mit Kappen und Dichtungen ver-
schließen.
6.8 Wärmepumpen
nur SolvisBen Hybrid-Gas und Hybrid-Öl
Die Hybrid-Varianten des SolvisBen beinhalten bereits das
für den Anschluss der Wärmepumpe nötige 3-Wege-Um-
schaltventil. Im Lieferumfang befinden sich zusätzlich die
Pufferladestation WP Wandmontage und der Schlammab-
scheider, die beide in die Verbindungsleitungen zwischen
SolvisBen und dem Anschluss der Wärmepumpe eingebaut
werden müssen.
6.8.1 Anschluss Wärmepumpe
Wärmepumpe aufstellen
1. Die Wärmepumpe gemäß der jeweiligen Montagean-
leitung aufstellen und die Anschlussleitungen zum Sol-
visBen führen.
Wärmepumpe an SolvisBen anschließen
1. Die Vor- und Rücklaufleitung der Wärmepumpe von
oben mit den beiden hinter dem Abgasanschluss lie-
genden Anschlussrohren des SolvisBen verbinden.

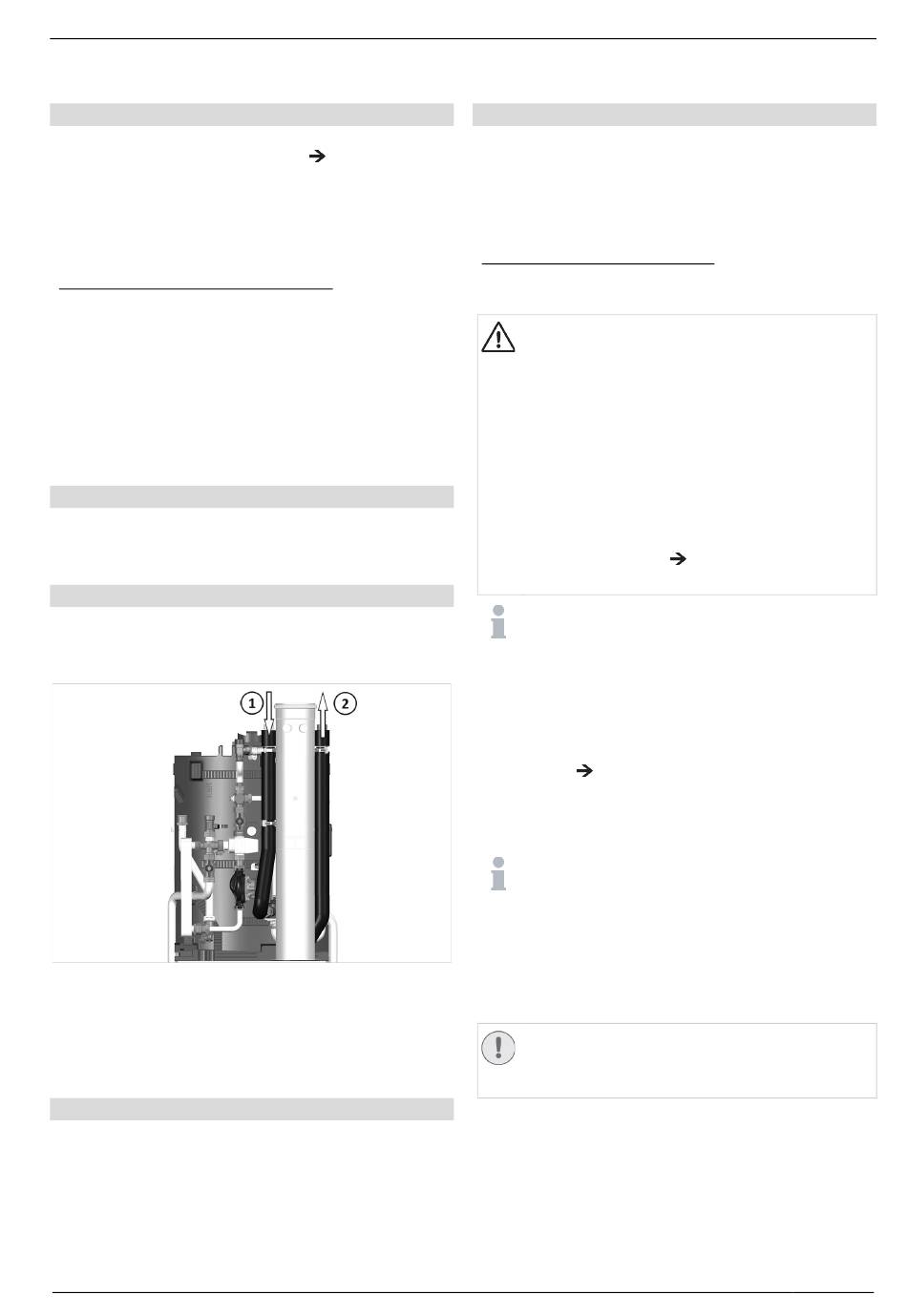

Abb. 42: WP-VL / WP-RL-Anschluss von oben
1 Wärmepumpe-Vorlauf (WP-VL)
2 Wärmepumpe-Rücklauf (WP-RL)
6.8.2 Pufferladestation WP Wandmon-
tage
Pufferladestation WP Wandmontage montieren
1. Die mitgelieferte PLAS-WP-WM mit geeignetem Befes-
tigungsmaterial an die Wand oder alternativ direkt in
die Rohrleitung nahe am SolvisBen montieren. Der Ein-
bau sollte in den Rücklauf, entweder waagerecht oder
mit Fließrichtung von unten nach oben, erfolgen (Fließ-
richtung der Pumpe beachten).
SOLVIS · MAL-BEN · Technische Änderungen vorbehalten · 32491-2a

6.8.3 Schlammabscheider

Schlammabscheider montieren
1. Den mitgelieferten Schlammabscheider an geeigneter
Abb. 37, S. 19. Stelle in die Rücklaufleitung zwischen SolvisBen und
Wärmepumpe montieren.

6.9 Gasbrenner

nur SolvisBen Gas und Hybrid-Gas

6.9.1 Gaszufuhr

6.9.2 Umbau auf Flüssiggas
Umbausatz für Flüssiggas (falls erforderlich)
GEFAHR
Gas-Anschlussregeln beachten
• Der Gasanschluss darf nur von Installateuren vor-
genommen werden, die durch das Gasversor-
gungsunternehmen autorisiert sind.
• Bei der Erstellung des Gasanschlusses sind das
DVGW-Arbeitsblatt G 600 (TRGI) bzw. die „Tech-
nischen Regeln Flüssiggas" (TRF) zu beachten.
• Nach Feuerungsverordnung ist in die Gaszulei-
tung unmittelbar vor dem Geräteabsperrhahn
ein thermisch auslösendes Absperrventil (TAE)
einzubinden, siehe Kap. „Einbau Gas-Bren-
ner", S. 23.
• Zum Schutz der Gasmagnetventile des Brenners
empfehlen wir den Einbau eines Gasfilters nach
DIN 3386 in die Zuleitung zum Gerät.
• SolvisMax / Ben Gas kann mit Brenngasen der 2.
und 3. Gasfamilie betrieben werden.
• Wenn Gase der 3. Familie (Flüssiggase) verwendet
werden, muss der Umbausatz für Flüssiggas (Zu-
behör, bitte extra bestellen) eingebaut werden,
siehe Kap. „Umbau auf Flüssiggas", S. 21.
Der Brenner ist für den Betrieb mit Erdgas „H" vor-
eingestellt. Zur Umstellung auf Flüssiggas den pas-
senden Umbausatz bestellen:
• Brenner 1,9 - 10 kW: UB-SX-LN-3-10-FG
• Brenner 2,9 - 18 kW: UB-SX-LN-3-18-FG
• Brenner 4,8 - 25 kW: UB-SX-LN-3-25-FG
• Brenner 4,8 - 30 kW: UB-SX-LN-3-30-FG
ACHTUNG
• Fließdruck des Flüssiggases darf am Eingang des
Gaskombiventils max. 60 mbar betragen.
