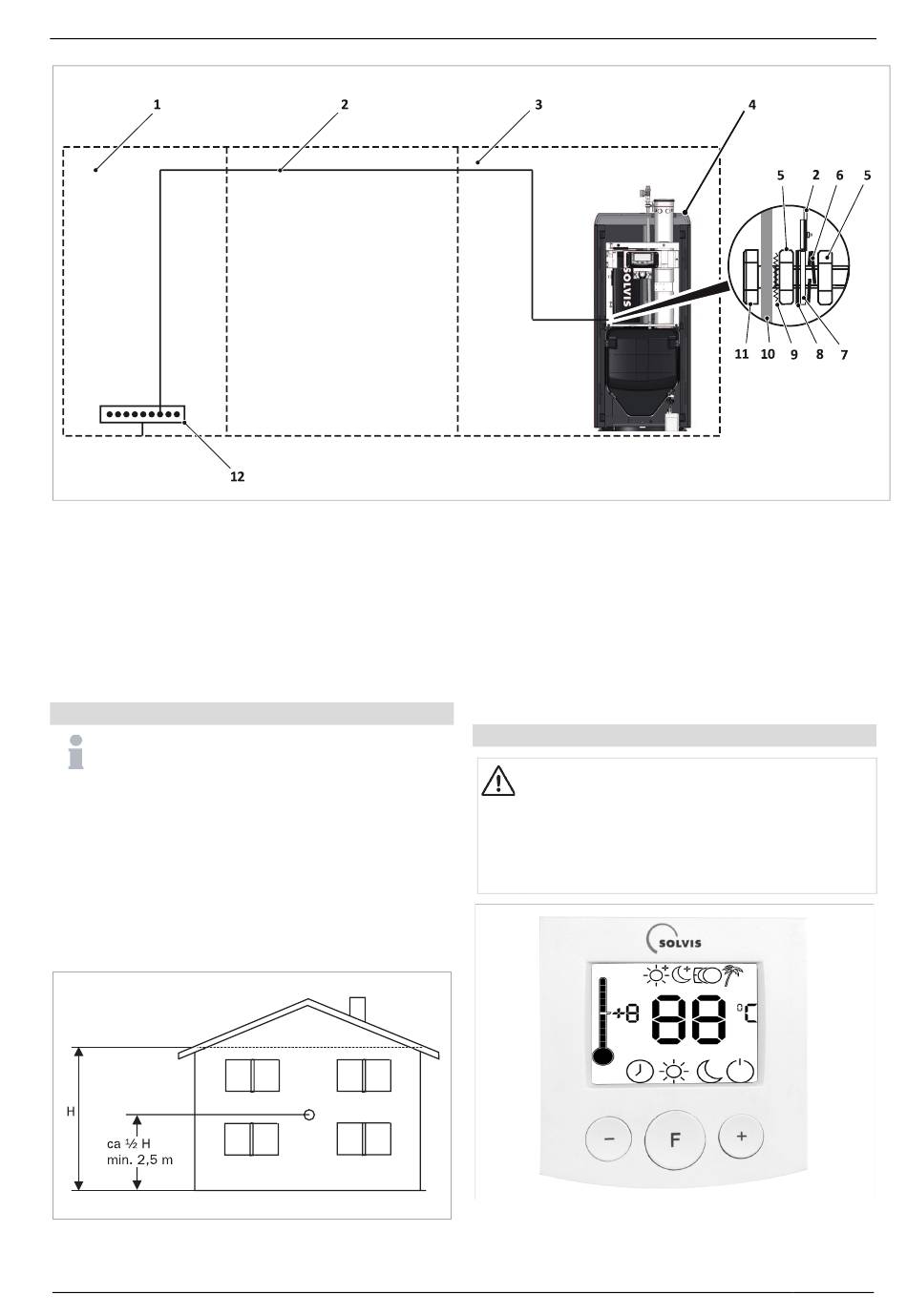

Abb. 107: Potenzialausgleich des SolvisBen
1 Hausanschlussraum
2 Schutzpotenzialausgleichsleiter
3 Aufstellort
4 SolvisBen
5 Mutter
6 Federring
6.13.4 Anschluss des Außensensors
Außensensor montieren
Der Außensensor (S10) misst die Temperatur an der
Außenwand des Hauses.
• Den Außensensor an der Nord- oder Nord-Ost-
Seite des Gebäudes positionieren.
• Auf halber Höhe der Fassade, mindestens jedoch
auf 2,5 m Höhe vorsehen (siehe Abb.).
1. Geeignete Sensorleitung bauseits verlegen.
2. Außensensor anschließen (Polarität nicht von Belang).
Dazu Buchsenleiste „S10" aus Montagepack verwen-
den.
Abb. 108: Position des Außensensors
SOLVIS · MAL-BEN · Technische Änderungen vorbehalten · 32491-2a
7 Kabelschuh
8 Unterlegscheibe
9 Zahnscheibe
10 Konsole SolvisBen
11 Schraube
12 Haupterdungsschiene
6.13.5 Anschluss des Raumbedienele-
mentes
Gehäuse montieren
GEFAHR
Gefahr durch elektrischen Schlag
Gesundheitliche Schäden bis hin zum Herzstillstand
möglich.
• Anlage vor Arbeiten spannungsfrei schalten und
gegen Wiedereinschalten sichern.
Abb. 109: Raumbedienelement BE-SC-2
6 Montage
