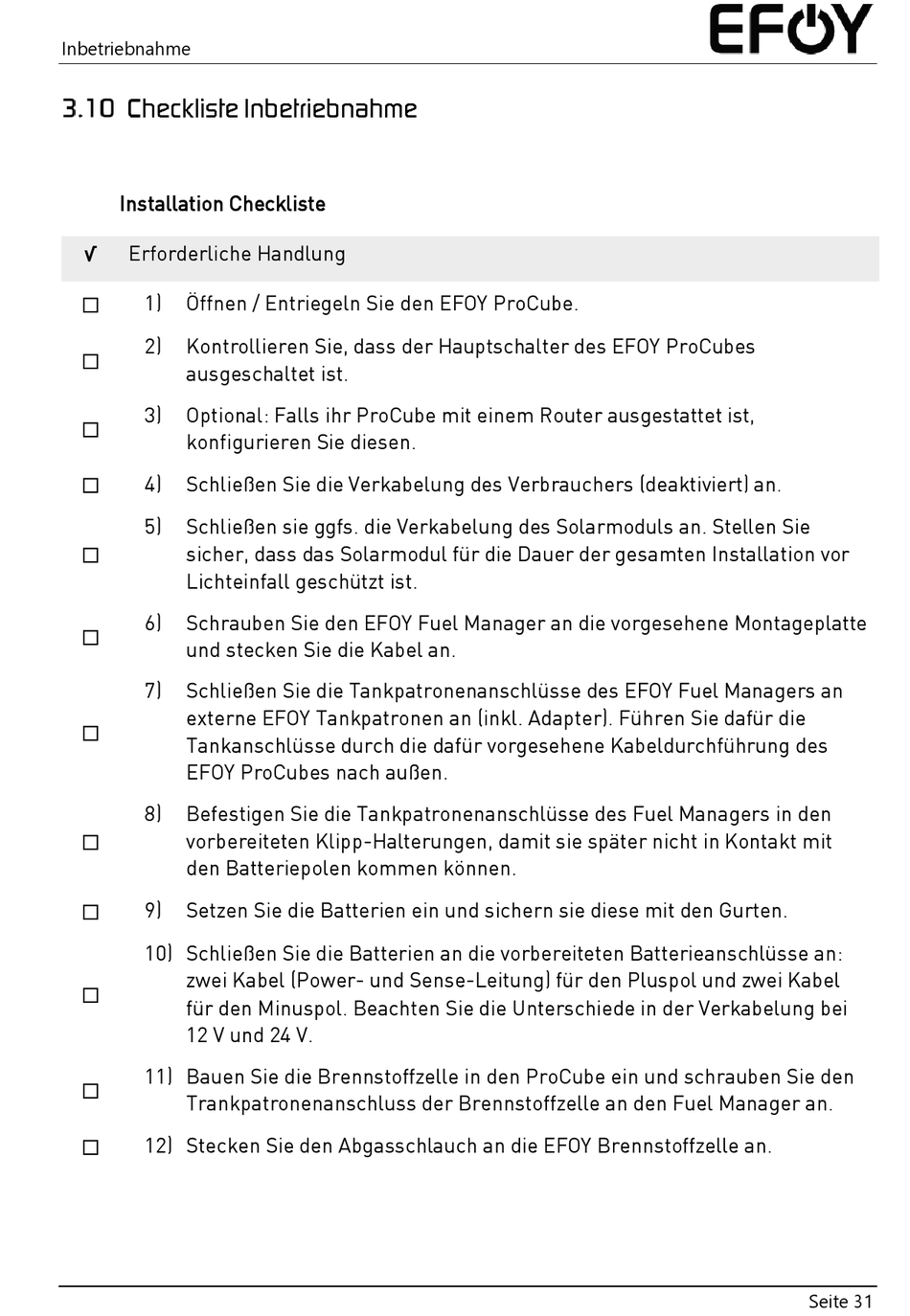

EFOY ProCube 2060A-3 XF Bedienungsanleitung Seite 31

Inbetriebnahme
Installation Checkliste
√
Erforderliche Handlung
1) Öffnen / Entriegeln Sie den EFOY ProCube.

2) Kontrollieren Sie, dass der Hauptschalter des EFOY ProCubes

ausgeschaltet ist.
3) Optional: Falls ihr ProCube mit einem Router ausgestattet ist,

konfigurieren Sie diesen.
4) Schließen Sie die Verkabelung des Verbrauchers (deaktiviert) an.

5) Schließen sie ggfs. die Verkabelung des Solarmoduls an. Stellen Sie
sicher, dass das Solarmodul für die Dauer der gesamten Installation vor

Lichteinfall geschützt ist.
6) Schrauben Sie den EFOY Fuel Manager an die vorgesehene Montageplatte

und stecken Sie die Kabel an.
7) Schließen Sie die Tankpatronenanschlüsse des EFOY Fuel Managers an
externe EFOY Tankpatronen an (inkl. Adapter). Führen Sie dafür die

Tankanschlüsse durch die dafür vorgesehene Kabeldurchführung des
EFOY ProCubes nach außen.
8) Befestigen Sie die Tankpatronenanschlüsse des Fuel Managers in den
vorbereiteten Klipp-Halterungen, damit sie später nicht in Kontakt mit

den Batteriepolen kommen können.
9) Setzen Sie die Batterien ein und sichern sie diese mit den Gurten.

10) Schließen Sie die Batterien an die vorbereiteten Batterieanschlüsse an:
zwei Kabel (Power- und Sense-Leitung) für den Pluspol und zwei Kabel

für den Minuspol. Beachten Sie die Unterschiede in der Verkabelung bei
12 V und 24 V.
11) Bauen Sie die Brennstoffzelle in den ProCube ein und schrauben Sie den

Trankpatronenanschluss der Brennstoffzelle an den Fuel Manager an.
12) Stecken Sie den Abgasschlauch an die EFOY Brennstoffzelle an.

