Bei Verwendung von zwei Batterien (Reihen- oder Serienschaltung)
verwendenden sie Batterien mit demselben Alterungszustand.

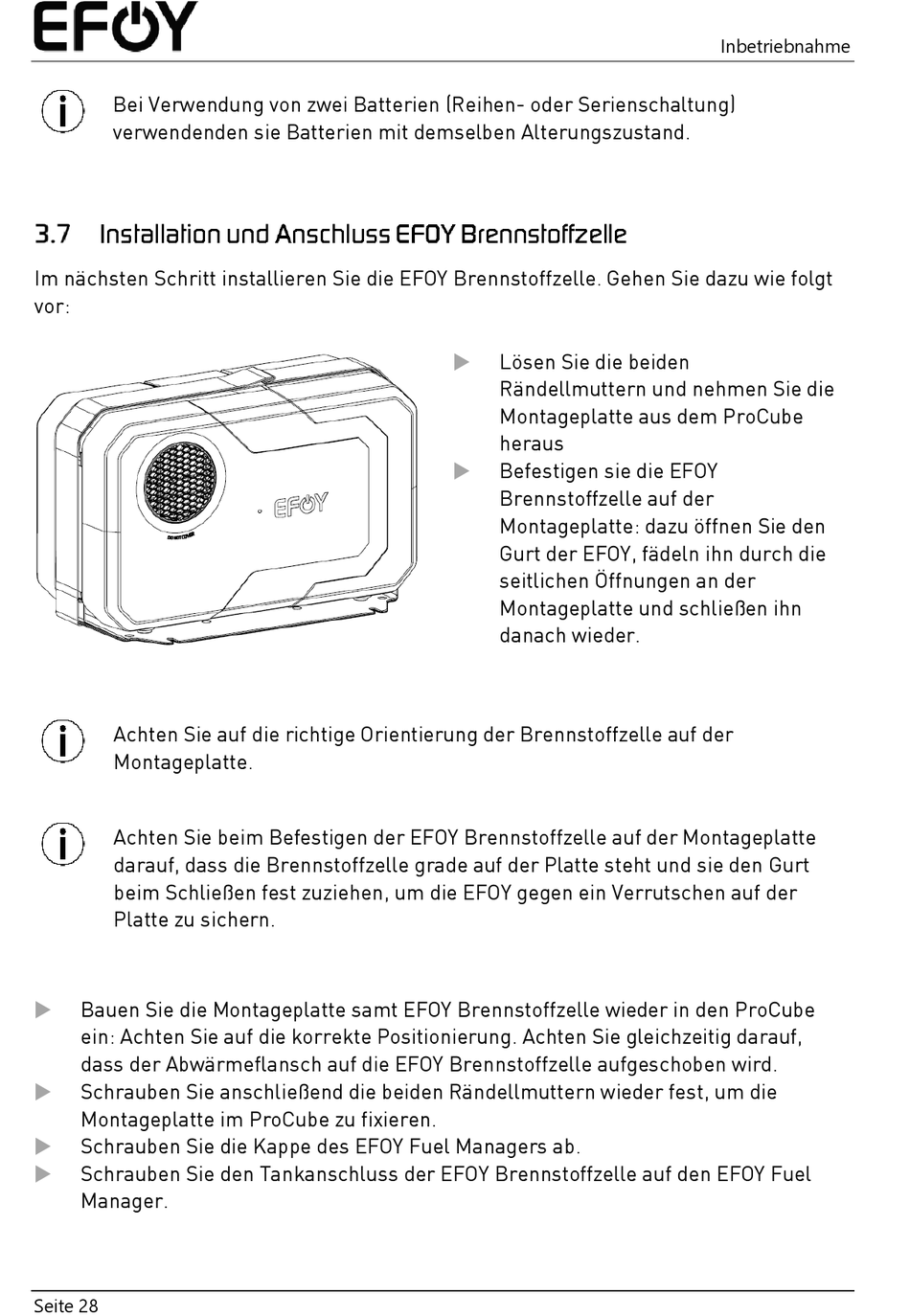

Im nächsten Schritt installieren Sie die EFOY Brennstoffzelle. Gehen Sie dazu wie folgt
vor:
Achten Sie auf die richtige Orientierung der Brennstoffzelle auf der
Montageplatte.
Achten Sie beim Befestigen der EFOY Brennstoffzelle auf der Montageplatte
darauf, dass die Brennstoffzelle grade auf der Platte steht und sie den Gurt
beim Schließen fest zuziehen, um die EFOY gegen ein Verrutschen auf der
Platte zu sichern.
Bauen Sie die Montageplatte samt EFOY Brennstoffzelle wieder in den ProCube
ein: Achten Sie auf die korrekte Positionierung. Achten Sie gleichzeitig darauf,
dass der Abwärmeflansch auf die EFOY Brennstoffzelle aufgeschoben wird.
Schrauben Sie anschließend die beiden Rändellmuttern wieder fest, um die
Montageplatte im ProCube zu fixieren.
Schrauben Sie die Kappe des EFOY Fuel Managers ab.
Schrauben Sie den Tankanschluss der EFOY Brennstoffzelle auf den EFOY Fuel
Manager.
Seite 28
Lösen Sie die beiden
Rändellmuttern und nehmen Sie die
Montageplatte aus dem ProCube
heraus
Befestigen sie die EFOY
Brennstoffzelle auf der
Montageplatte: dazu öffnen Sie den
Gurt der EFOY, fädeln ihn durch die
seitlichen Öffnungen an der
Montageplatte und schließen ihn
danach wieder.
Inbetriebnahme
