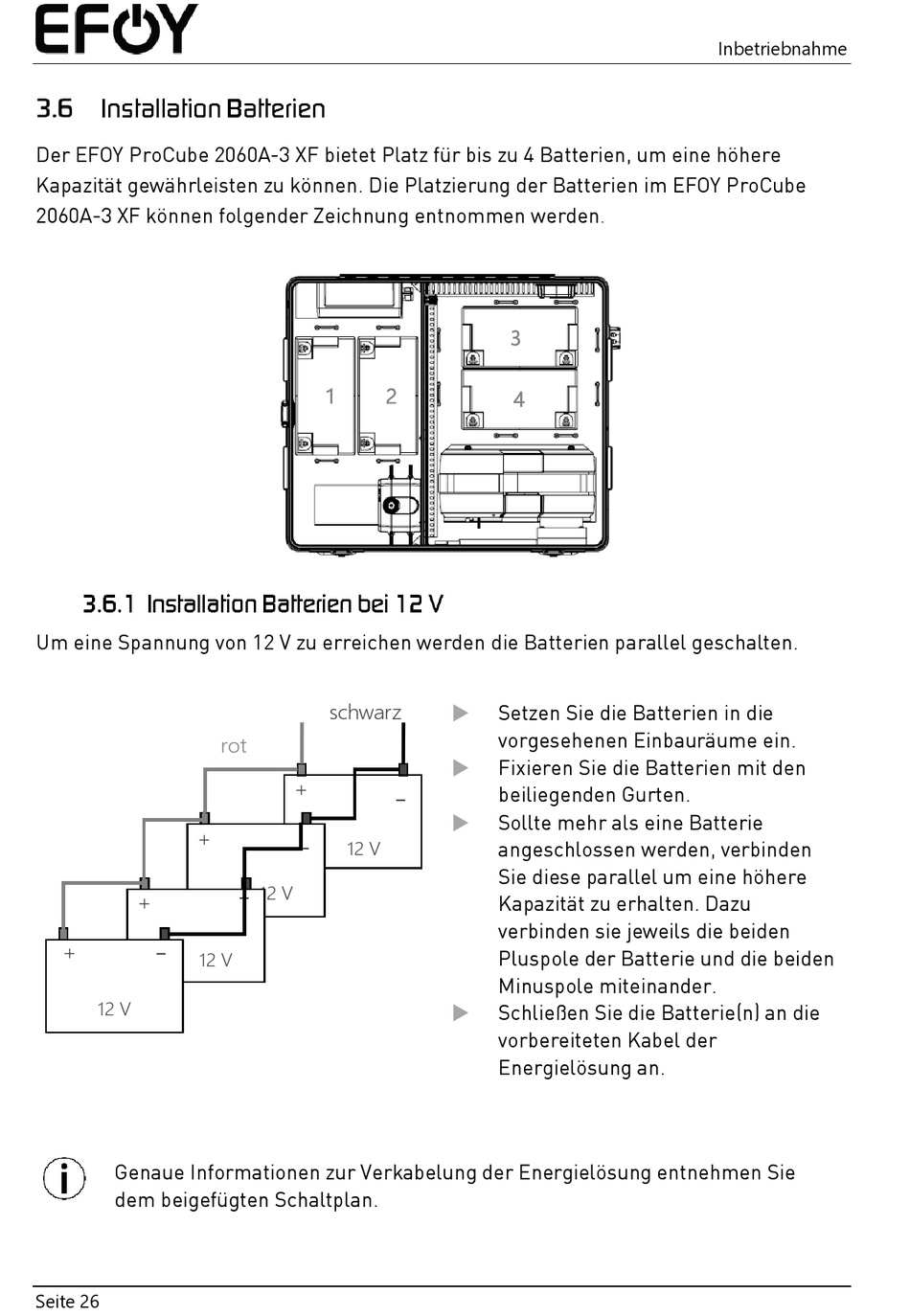

Der EFOY ProCube 2060A-3 XF bietet Platz für bis zu 4 Batterien, um eine höhere
Kapazität gewährleisten zu können. Die Platzierung der Batterien im EFOY ProCube
2060A-3 XF können folgender Zeichnung entnommen
Um eine Spannung von 12 V zu erreichen werden die Batterien parallel geschalten.
+
+
-
+
12 V
12 V
Genaue Informationen zur Verkabelung der Energielösung entnehmen Sie
dem beigefügten Schaltplan.
Seite 26
1
2
schwarz
rot
+
-
12 V
-
12 V
werden.
3
4
Setzen Sie die Batterien in die
vorgesehenen Einbauräume ein.
Fixieren Sie die Batterien mit den
beiliegenden Gurten.
-
Sollte mehr als eine Batterie
angeschlossen werden, verbinden
Sie diese parallel um eine höhere
Kapazität zu erhalten. Dazu
verbinden sie jeweils die beiden
Pluspole der Batterie und die beiden
Minuspole miteinander.
Schließen Sie die Batterie(n) an die
vorbereiteten Kabel der
Energielösung an.
Inbetriebnahme
