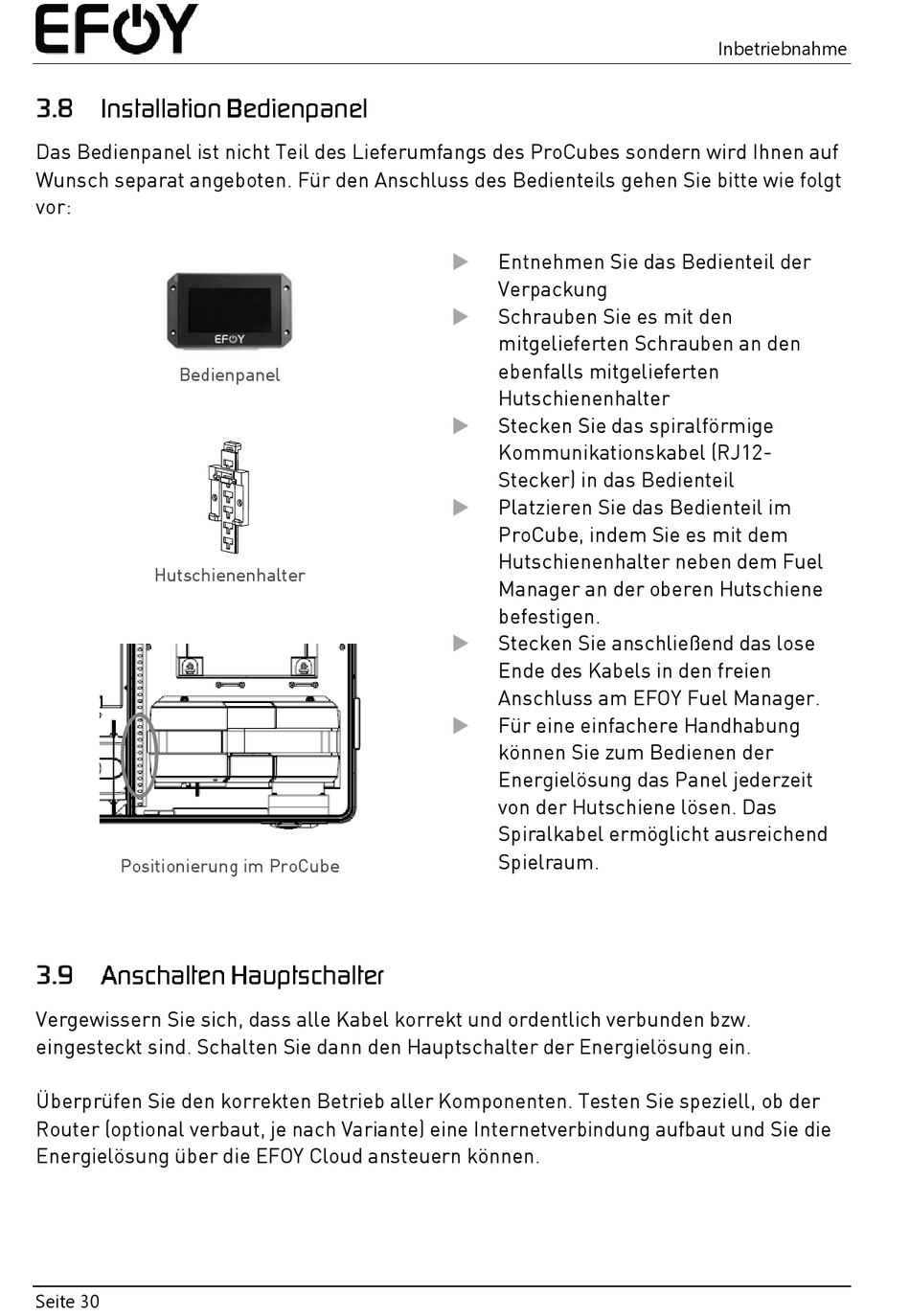

Das Bedienpanel ist nicht Teil des Lieferumfangs des ProCubes sondern wird Ihnen auf
Wunsch separat angeboten. Für den Anschluss des Bedienteils gehen Sie bitte wie folgt
vor:
Bedienpanel
Hutschienenhalter
Positionierung im ProCube
Vergewissern Sie sich, dass alle Kabel korrekt und ordentlich verbunden bzw.
eingesteckt sind. Schalten Sie dann den Hauptschalter der Energielösung ein.
Überprüfen Sie den korrekten Betrieb aller Komponenten. Testen Sie speziell, ob der
Router (optional verbaut, je nach Variante) eine Internetverbindung aufbaut und Sie die
Energielösung über die EFOY Cloud ansteuern können.
Seite 30
Entnehmen Sie das Bedienteil der
Verpackung
Schrauben Sie es mit den
mitgelieferten Schrauben an den
ebenfalls mitgelieferten
Hutschienenhalter
Stecken Sie das spiralförmige
Kommunikationskabel (RJ12-
Stecker) in das Bedienteil
Platzieren Sie das Bedienteil im
ProCube, indem Sie es mit dem
Hutschienenhalter neben dem Fuel
Manager an der oberen Hutschiene
befestigen.
Stecken Sie anschließend das lose
Ende des Kabels in den freien
Anschluss am EFOY Fuel Manager.
Für eine einfachere Handhabung
können Sie zum Bedienen der
Energielösung das Panel jederzeit
von der Hutschiene lösen. Das
Spiralkabel ermöglicht ausreichend
Spielraum.
Inbetriebnahme
