Bild zeigt den EFOY Fuel Manager und seine Anschlüsse:
1)
Taster (Tankpatronentausch / Reset)
2)
Stromanschluss zur EFOY Brennstoffzelle
3)
Optional: Anschluss Tankpatronensensor FS2 (RJ10-Buchse), falls im
ProCube vorhanden
4)
2x SFC Bus Anschluss: linke Buchse für das vorbereitete Kabel, rechte
Buchse später für das Bedienteil
5)
Tankpatronenanschluss EFOY Brennstoffzelle
6)
Tankanschlüsse
7)
LED FM-Status
8)
LED Tank-Status
Die folgenden Anleitungsschritte helfen, den EFOY Fuel Manager an die EFOY
Tankpatronen anzuschließen, damit die EFOY Brennstoffzelle mit Methanol versorgt
werden kann.
Die Tankpatronen befinden sich bei dieser Energielösung nicht im ProCube. Die
Schläuche des EFOY Fuel Managers müssen zum Anschließen durch die
Kabeldurchführung des EFOY ProCube 2060A-3 XF nach außen geführt werden.

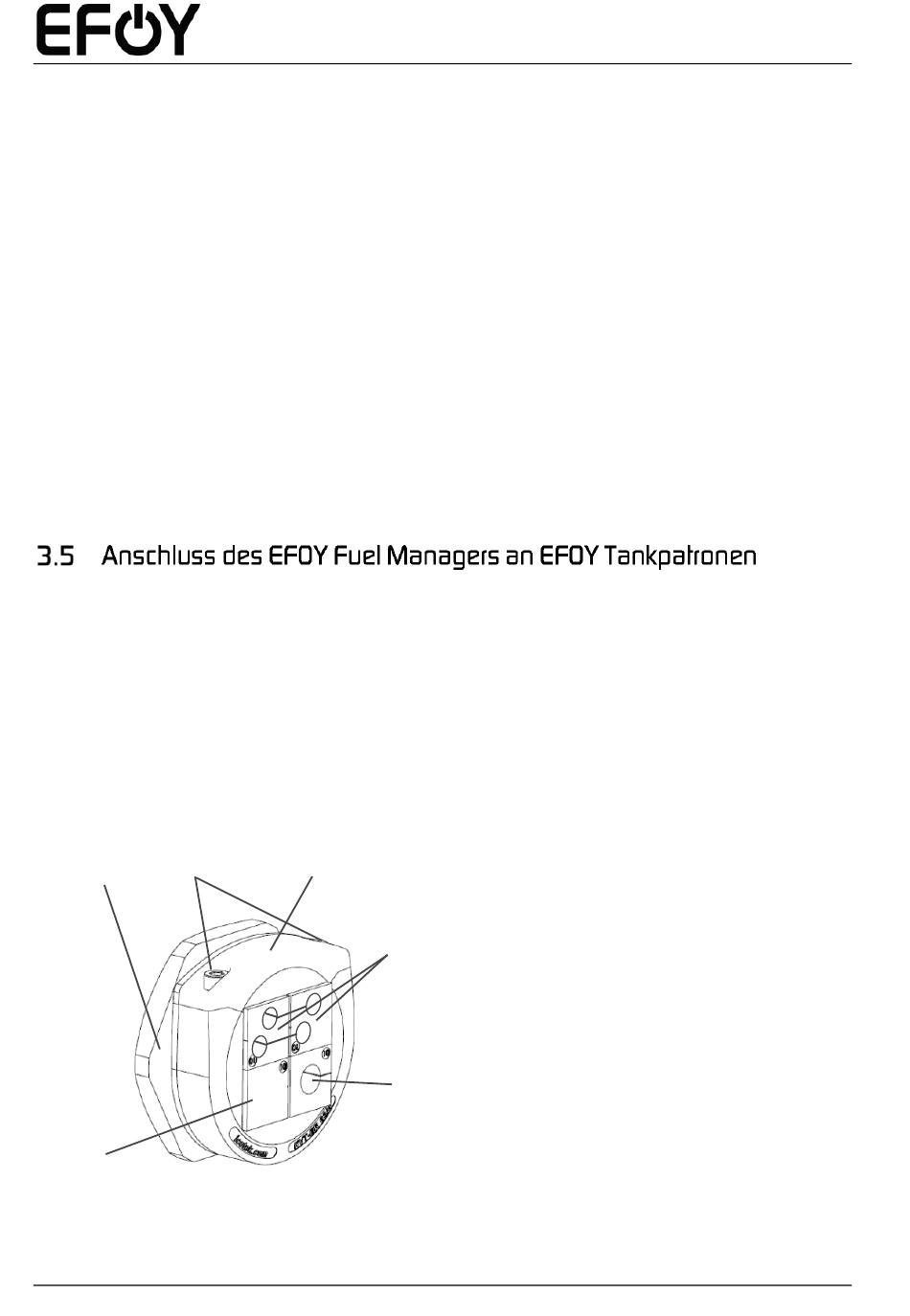

Beschreibung der Kabeldurchführung am EFOY ProCube 2060A-3 XF:
1
3
5
Seite 22
2
4
6
1.
Schrauben
2.
Deckel
3.
Plastikmutter
4.
Doppeltüllen
5.
Blindtüllen
6.
Einfachtülle (falls Fuel Sensor
in Ausstattung vorhanden)
Inbetriebnahme
