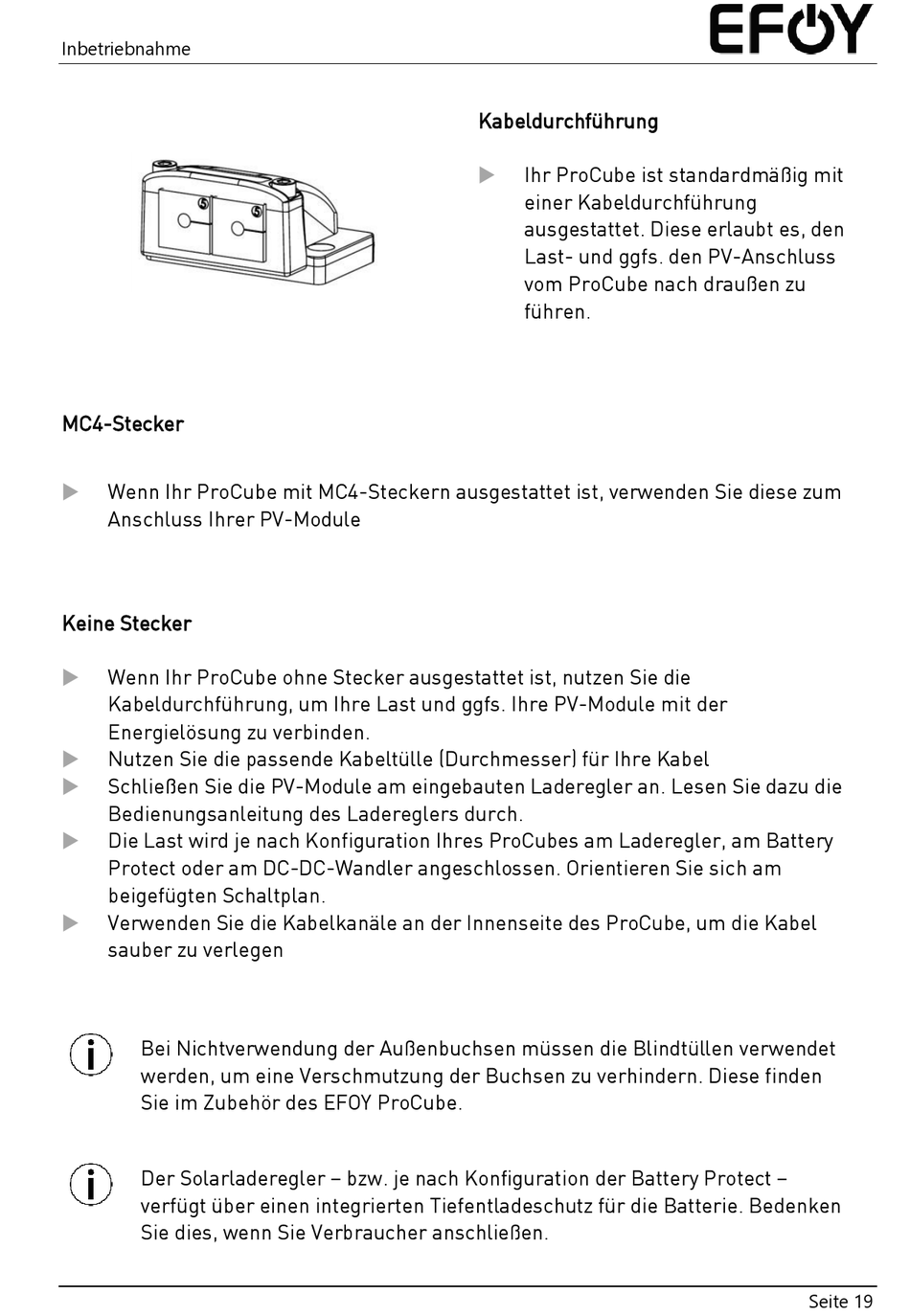

Inbetriebnahme
MC4-Stecker
Wenn Ihr ProCube mit MC4-Steckern ausgestattet ist, verwenden Sie diese zum
Anschluss Ihrer PV-Module
Keine Stecker
Wenn Ihr ProCube ohne Stecker ausgestattet ist, nutzen Sie die
Kabeldurchführung, um Ihre Last und ggfs. Ihre PV-Module mit der
Energielösung zu verbinden.
Nutzen Sie die passende Kabeltülle (Durchmesser) für Ihre Kabel
Schließen Sie die PV-Module am eingebauten Laderegler an. Lesen Sie dazu die
Bedienungsanleitung des Ladereglers durch.
Die Last wird je nach Konfiguration Ihres ProCubes am Laderegler, am Battery
Protect oder am DC-DC-Wandler angeschlossen. Orientieren Sie sich am
beigefügten Schaltplan.
Verwenden Sie die Kabelkanäle an der Innenseite des ProCube, um die Kabel
sauber zu verlegen
Bei Nichtverwendung der Außenbuchsen müssen die Blindtüllen verwendet
werden, um eine Verschmutzung der Buchsen zu verhindern. Diese finden
Sie im Zubehör des EFOY ProCube.
Der Solarladeregler – bzw. je nach Konfiguration der Battery Protect –
verfügt über einen integrierten Tiefentladeschutz für die Batterie. Bedenken
Sie dies, wenn Sie Verbraucher anschließen.
Kabeldurchführung
Ihr ProCube ist standardmäßig mit
einer Kabeldurchführung
ausgestattet. Diese erlaubt es, den
Last- und ggfs. den PV-Anschluss
vom ProCube nach draußen zu
führen.
Seite 19
