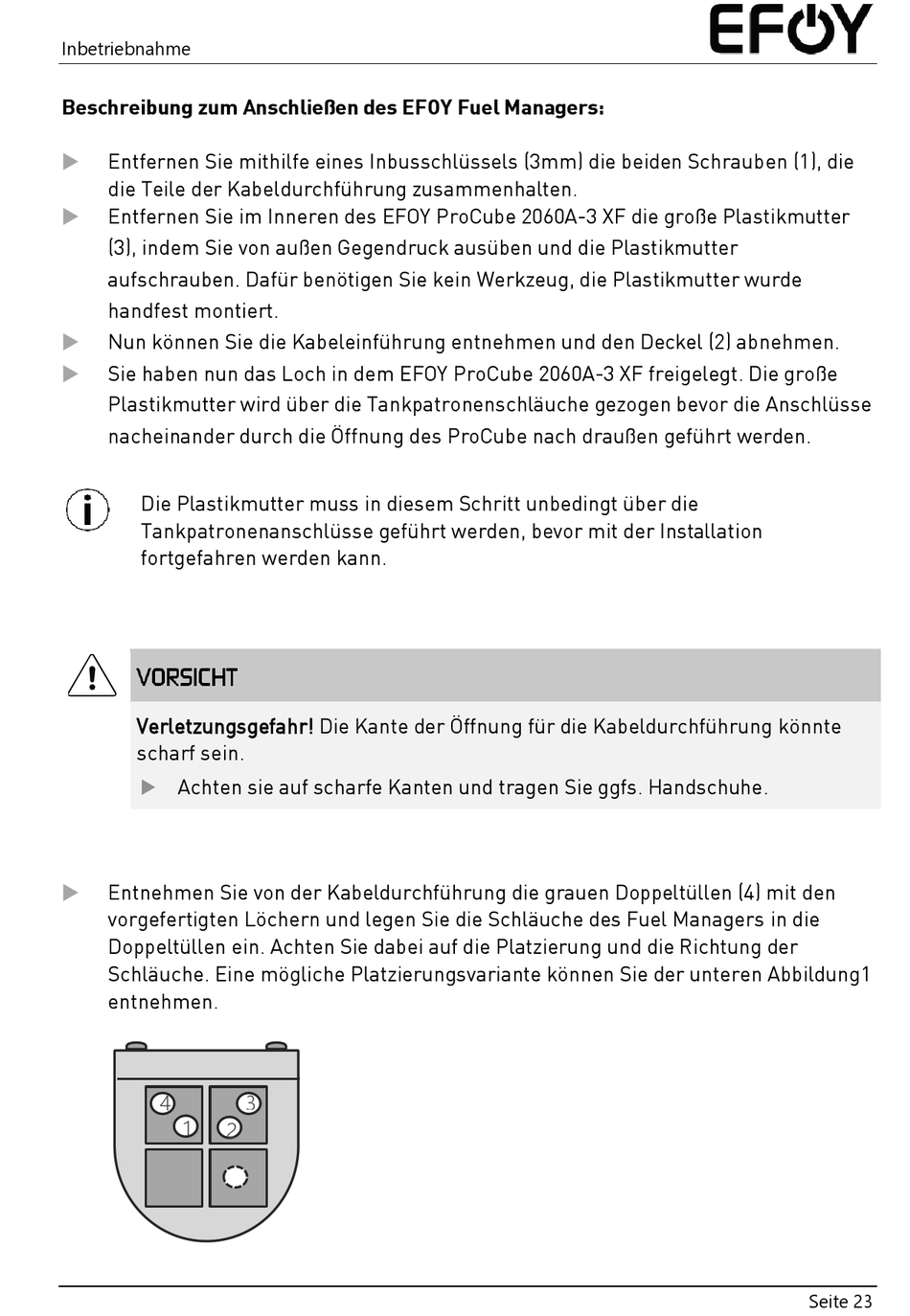

Inbetriebnahme
Beschreibung zum Anschließen des EFOY Fuel Managers:
Entfernen Sie mithilfe eines Inbusschlüssels (3mm) die beiden Schrauben (1), die
die Teile der Kabeldurchführung zusammenhalten.
Entfernen Sie im Inneren des EFOY ProCube 2060A-3 XF die große Plastikmutter
(3), indem Sie von außen Gegendruck ausüben und die Plastikmutter
aufschrauben. Dafür benötigen Sie kein Werkzeug, die Plastikmutter wurde
handfest montiert.
Nun können Sie die Kabeleinführung entnehmen und den Deckel (2) abnehmen.
Sie haben nun das Loch in dem EFOY ProCube 2060A-3 XF freigelegt. Die große
Plastikmutter wird über die Tankpatronenschläuche gezogen bevor die Anschlüsse
nacheinander durch die Öffnung des ProCube nach draußen geführt werden.
Die Plastikmutter muss in diesem Schritt unbedingt über die
Tankpatronenanschlüsse geführt werden, bevor mit der Installation
fortgefahren werden kann.
Verletzungsgefahr! Die Kante der Öffnung für die Kabeldurchführung könnte
scharf sein.
Achten sie auf scharfe Kanten und tragen Sie ggfs. Handschuhe.
Entnehmen Sie von der Kabeldurchführung die grauen Doppeltüllen (4) mit den
vorgefertigten Löchern und legen Sie die Schläuche des Fuel Managers in die
Doppeltüllen ein. Achten Sie dabei auf die Platzierung und die Richtung der
Schläuche. Eine mögliche Platzierungsvariante können Sie der unteren Abbildung1
entnehmen.
4
1
2
3
Seite 23
