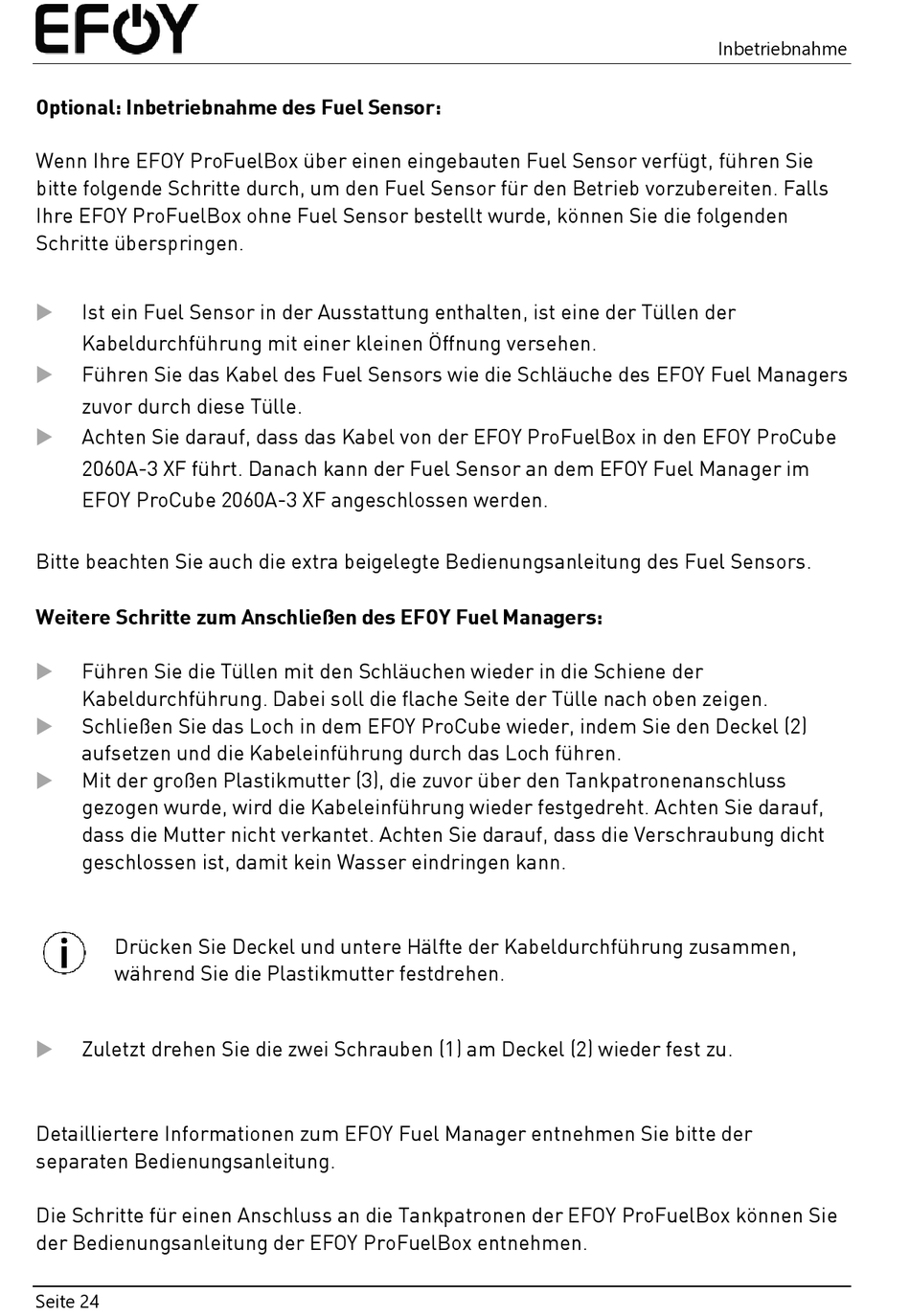

Optional: Inbetriebnahme des Fuel Sensor:
Wenn Ihre EFOY ProFuelBox über einen eingebauten Fuel Sensor verfügt, führen Sie
bitte folgende Schritte durch, um den Fuel Sensor für den Betrieb vorzubereiten. Falls
Ihre EFOY ProFuelBox ohne Fuel Sensor bestellt wurde, können Sie die folgenden
Schritte überspringen.
Ist ein Fuel Sensor in der Ausstattung enthalten, ist eine der Tüllen der
Kabeldurchführung mit einer kleinen Öffnung versehen.
Führen Sie das Kabel des Fuel Sensors wie die Schläuche des EFOY Fuel Managers
zuvor durch diese Tülle.
Achten Sie darauf, dass das Kabel von der EFOY ProFuelBox in den EFOY ProCube
2060A-3 XF führt. Danach kann der Fuel Sensor an dem EFOY Fuel Manager im
EFOY ProCube 2060A-3 XF angeschlossen werden.
Bitte beachten Sie auch die extra beigelegte Bedienungsanleitung des Fuel Sensors.
Weitere Schritte zum Anschließen des EFOY Fuel Managers:
Führen Sie die Tüllen mit den Schläuchen wieder in die Schiene der
Kabeldurchführung. Dabei soll die flache Seite der Tülle nach oben zeigen.
Schließen Sie das Loch in dem EFOY ProCube wieder, indem Sie den Deckel (2)
aufsetzen und die Kabeleinführung durch das Loch führen.
Mit der großen Plastikmutter (3), die zuvor über den Tankpatronenanschluss
gezogen wurde, wird die Kabeleinführung wieder festgedreht. Achten Sie darauf,
dass die Mutter nicht verkantet. Achten Sie darauf, dass die Verschraubung dicht
geschlossen ist, damit kein Wasser eindringen kann.
Drücken Sie Deckel und untere Hälfte der Kabeldurchführung zusammen,
während Sie die Plastikmutter festdrehen.
Zuletzt drehen Sie die zwei Schrauben (1) am Deckel (2) wieder fest zu.
Detailliertere Informationen zum EFOY Fuel Manager entnehmen Sie bitte der
separaten Bedienungsanleitung.
Die Schritte für einen Anschluss an die Tankpatronen der EFOY ProFuelBox können Sie
der Bedienungsanleitung der EFOY ProFuelBox entnehmen.
Seite 24
Inbetriebnahme
