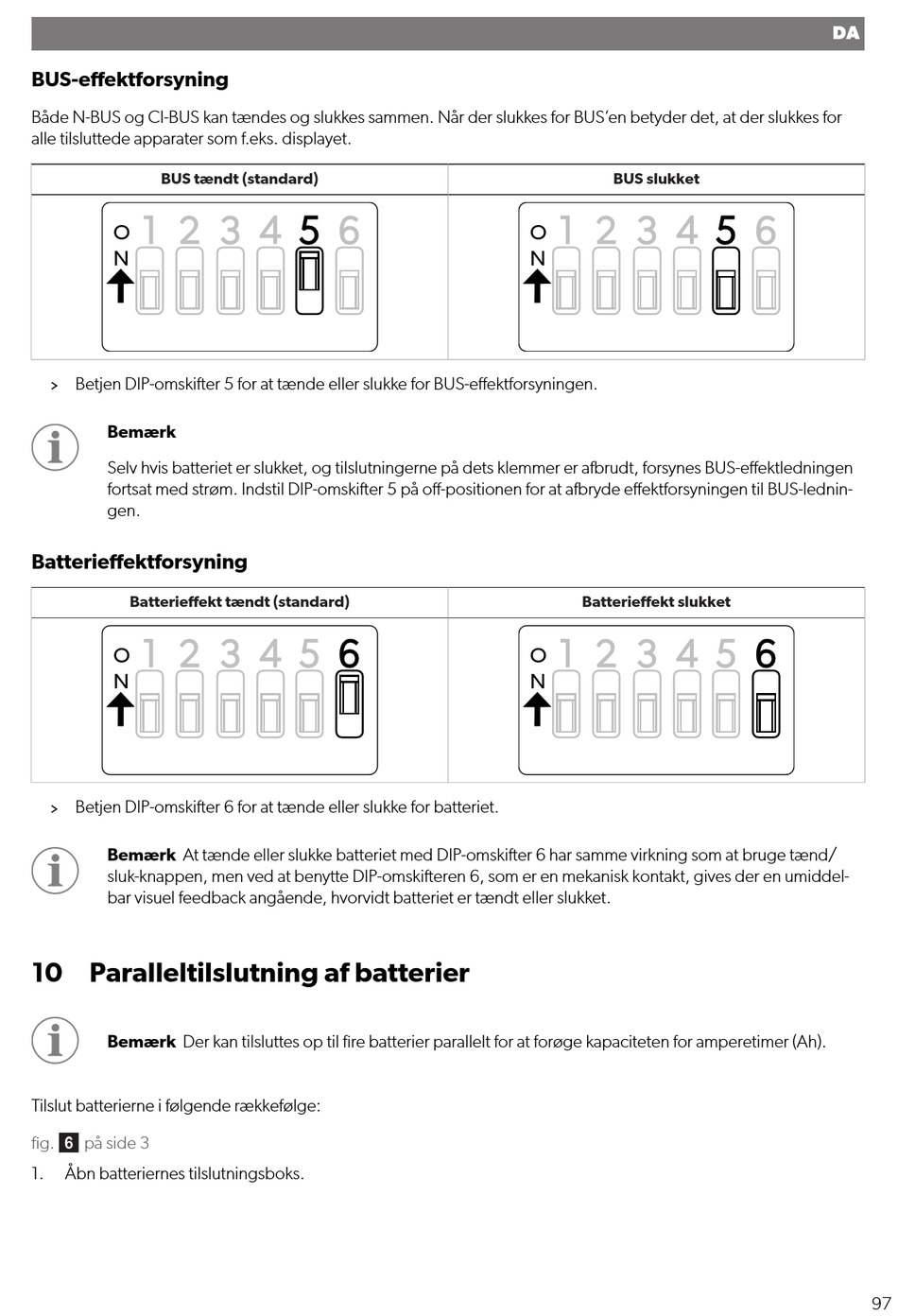

Paralleltilslutning Af Batterier - Dometic POWER & CONTROL TEMPRA TLB100 Bedienungsanleitung

BUS-effektforsyning
Både N-BUS og CI-BUS kan tændes og slukkes sammen. Når der slukkes for BUS'en betyder det, at der slukkes for
alle tilsluttede apparater som f.eks. displayet.
BUS tændt (standard)
1 2 3 4
O
N
Betjen DIP-omskifter 5 for at tænde eller slukke for BUS-effektforsyningen.
Bemærk
Selv hvis batteriet er slukket, og tilslutningerne på dets klemmer er afbrudt, forsynes BUS-effektledningen
fortsat med strøm. Indstil DIP-omskifter 5 på off-positionen for at afbryde effektforsyningen til BUS-lednin-
gen.
Batterieffektforsyning
Batterieffekt tændt (standard)
1 2 3 4 5
O
N
Betjen DIP-omskifter 6 for at tænde eller slukke for batteriet.
Bemærk At tænde eller slukke batteriet med DIP-omskifter 6 har samme virkning som at bruge tænd/
sluk-knappen, men ved at benytte DIP-omskifteren 6, som er en mekanisk kontakt, gives der en umiddel-
bar visuel feedback angående, hvorvidt batteriet er tændt eller slukket.

10 Paralleltilslutning af batterier

Bemærk Der kan tilsluttes op til fire batterier parallelt for at forøge kapaciteten for amperetimer (Ah).
Tilslut batterierne i følgende rækkefølge:
fig.  på side 3
1. Åbn batteriernes tilslutningsboks.
5 6
6
BUS slukket
1 2 3 4
O
N
Batterieffekt slukket
1 2 3 4 5
O
N
DA
5 6
6
97
