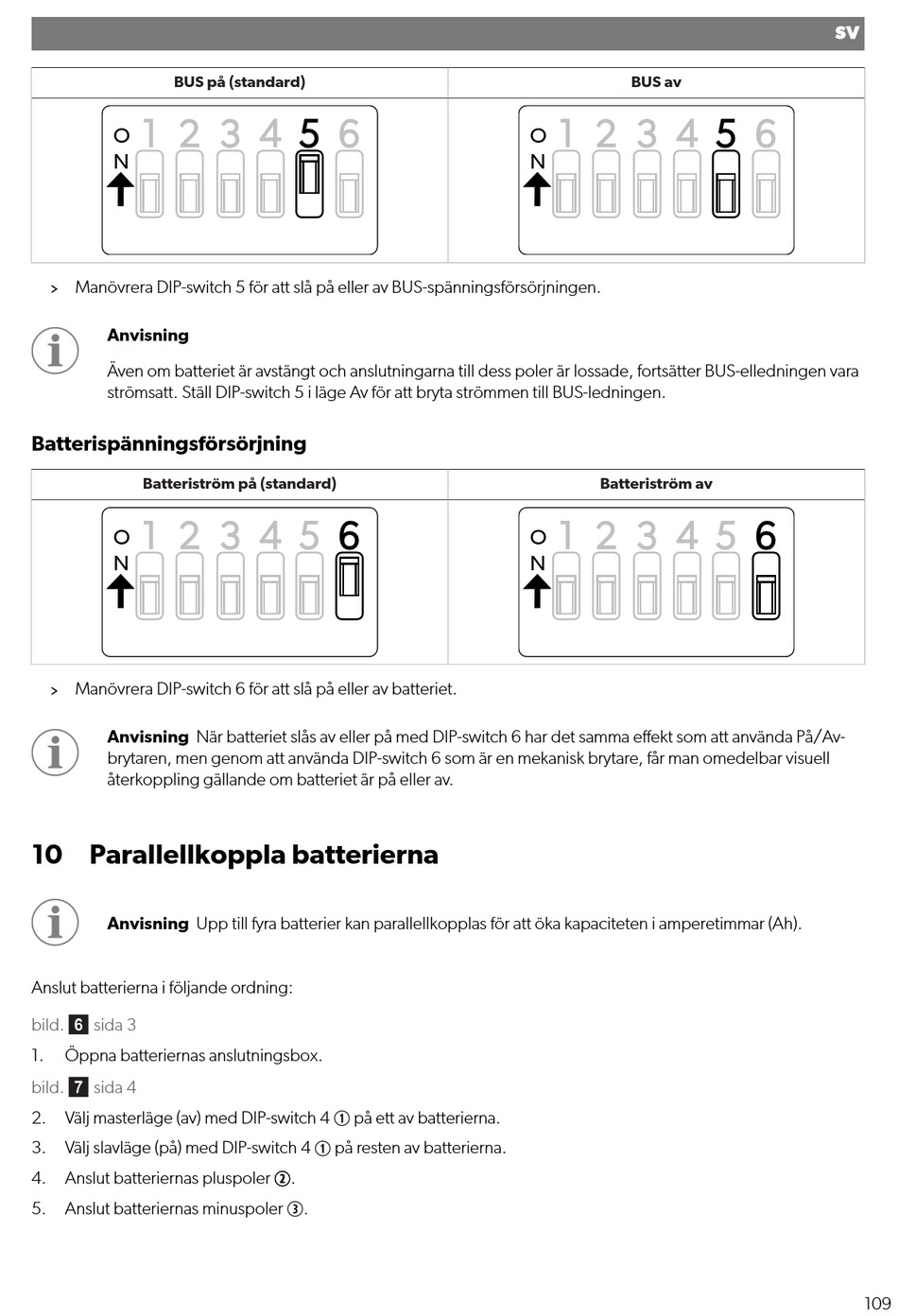

Parallellkoppla Batterierna - Dometic POWER & CONTROL TEMPRA TLB100 Bedienungsanleitung

BUS på (standard)
1 2 3 4
O
N
Manövrera DIP-switch 5 för att slå på eller av BUS-spänningsförsörjningen.
Anvisning
Även om batteriet är avstängt och anslutningarna till dess poler är lossade, fortsätter BUS-elledningen vara
strömsatt. Ställ DIP-switch 5 i läge Av för att bryta strömmen till BUS-ledningen.
Batterispänningsförsörjning
Batteriström på (standard)
1 2 3 4 5
O
N
Manövrera DIP-switch 6 för att slå på eller av batteriet.
Anvisning När batteriet slås av eller på med DIP-switch 6 har det samma effekt som att använda På/Av-
brytaren, men genom att använda DIP-switch 6 som är en mekanisk brytare, får man omedelbar visuell
återkoppling gällande om batteriet är på eller av.

10 Parallellkoppla batterierna

Anvisning Upp till fyra batterier kan parallellkopplas för att öka kapaciteten i amperetimmar (Ah).
Anslut batterierna i följande ordning:
bild.  sida 3
1. Öppna batteriernas anslutningsbox.
bild.  sida 4
2. Välj masterläge (av) med DIP-switch 4
3. Välj slavläge (på) med DIP-switch 4
4. Anslut batteriernas pluspoler
5. Anslut batteriernas minuspoler
5 6
6
på ett av batterierna.
på resten av batterierna.
.
.
BUS av
1 2 3 4
O
N
Batteriström av
1 2 3 4 5
O
N
SV
5 6
6
109
