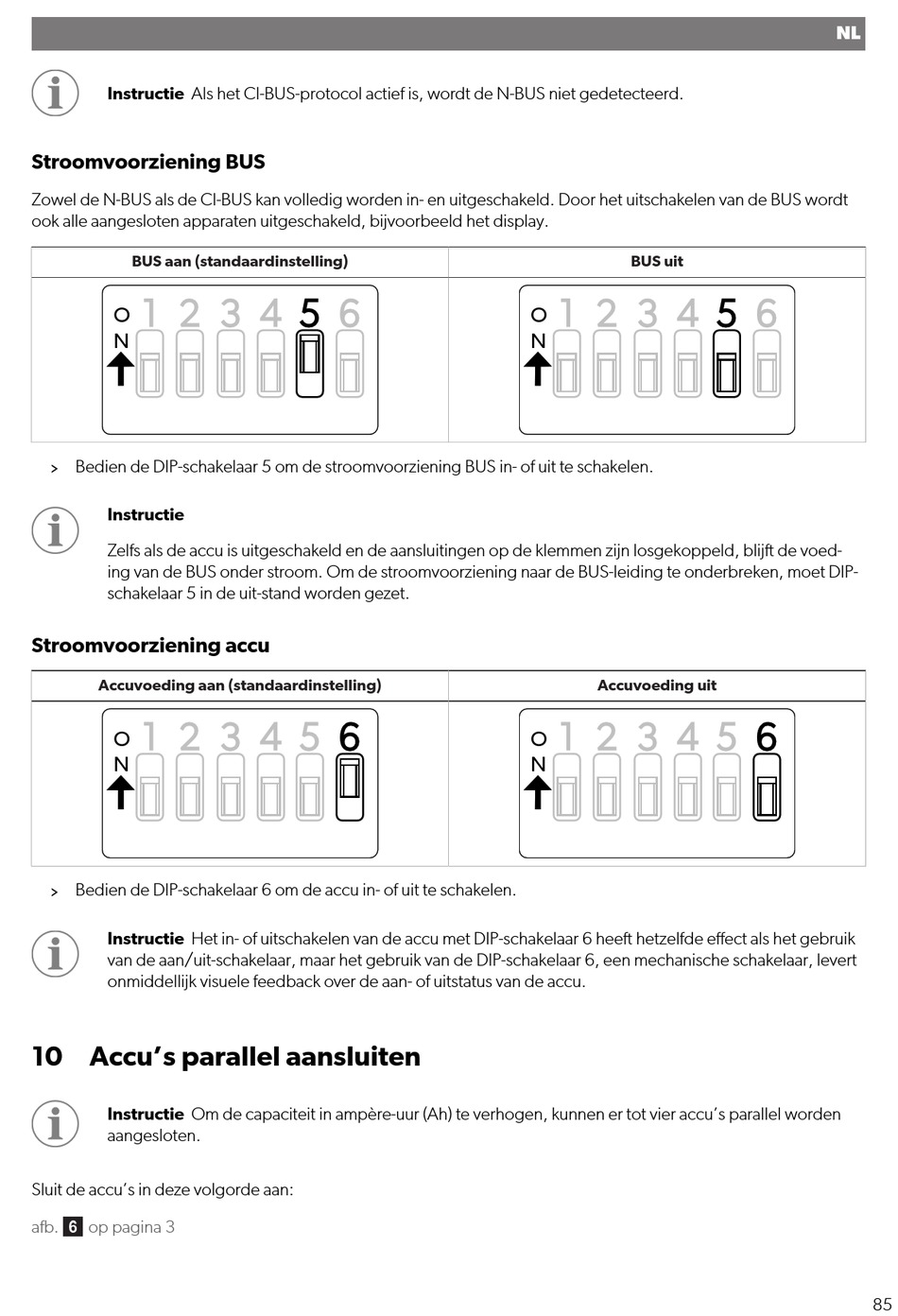

Accu's Parallel Aansluiten - Dometic POWER & CONTROL TEMPRA TLB100 Bedienungsanleitung

Instructie Als het CI-BUS-protocol actief is, wordt de N-BUS niet gedetecteerd.
Stroomvoorziening BUS
Zowel de N-BUS als de CI-BUS kan volledig worden in- en uitgeschakeld. Door het uitschakelen van de BUS wordt
ook alle aangesloten apparaten uitgeschakeld, bijvoorbeeld het display.
BUS aan (standaardinstelling)
1 2 3 4
O
N
Bedien de DIP-schakelaar 5 om de stroomvoorziening BUS in- of uit te schakelen.
Instructie
Zelfs als de accu is uitgeschakeld en de aansluitingen op de klemmen zijn losgekoppeld, blijft de voed-
ing van de BUS onder stroom. Om de stroomvoorziening naar de BUS-leiding te onderbreken, moet DIP-
schakelaar 5 in de uit-stand worden gezet.
Stroomvoorziening accu
Accuvoeding aan (standaardinstelling)
1 2 3 4 5
O
N
Bedien de DIP-schakelaar 6 om de accu in- of uit te schakelen.
Instructie Het in- of uitschakelen van de accu met DIP-schakelaar 6 hee hetzelfde effect als het gebruik
van de aan/uit-schakelaar, maar het gebruik van de DIP-schakelaar 6, een mechanische schakelaar, levert
onmiddellijk visuele feedback over de aan- of uitstatus van de accu.

10 Accu's parallel aansluiten

Instructie Om de capaciteit in ampère-uur (Ah) te verhogen, kunnen er tot vier accu's parallel worden
aangesloten.
Sluit de accu's in deze volgorde aan:
afb.  op pagina 3
5 6
6
BUS uit
1 2 3 4
O
N
Accuvoeding uit
1 2 3 4 5
O
N
NL
5 6
6
85
