RO

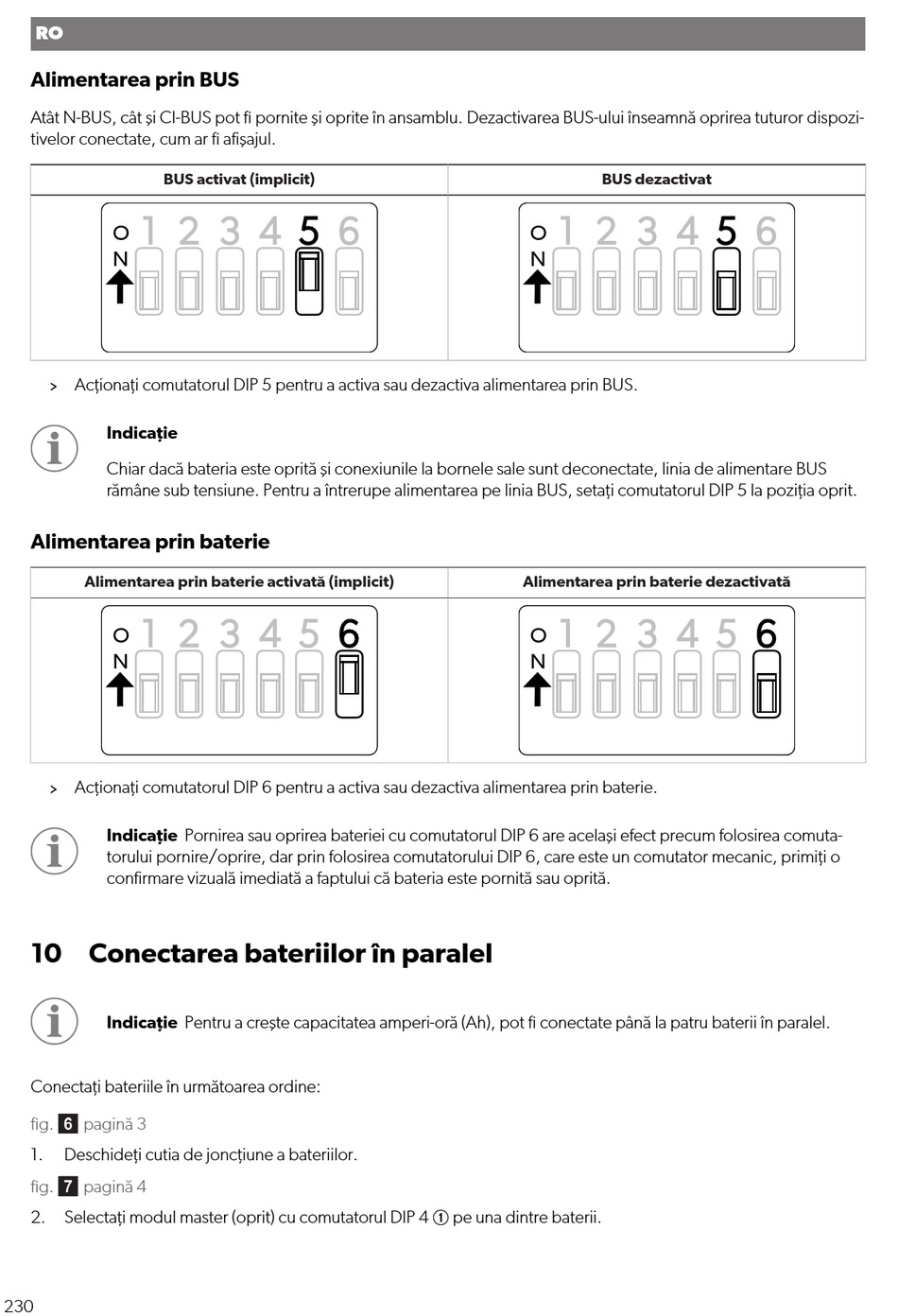

Alimentarea prin BUS
Atât N-BUS, cât şi CI-BUS pot fi pornite şi oprite în ansamblu. Dezactivarea BUS-ului înseamnă oprirea tuturor dispozi-
tivelor conectate, cum ar fi afişajul.
BUS activat (implicit)
1 2 3 4
O
N
Acţionaţi comutatorul DIP 5 pentru a activa sau dezactiva alimentarea prin BUS.
Indicaţie
Chiar dacă bateria este oprită şi conexiunile la bornele sale sunt deconectate, linia de alimentare BUS
rămâne sub tensiune. Pentru a întrerupe alimentarea pe linia BUS, setaţi comutatorul DIP 5 la poziţia oprit.
Alimentarea prin baterie
Alimentarea prin baterie activată (implicit)
1 2 3 4 5
O
N
Acţionaţi comutatorul DIP 6 pentru a activa sau dezactiva alimentarea prin baterie.
Indicaţie Pornirea sau oprirea bateriei cu comutatorul DIP 6 are acelaşi efect precum folosirea comuta-
torului pornire/oprire, dar prin folosirea comutatorului DIP 6, care este un comutator mecanic, primiţi o
confirmare vizuală imediată a faptului că bateria este pornită sau oprită.
10 Conectarea bateriilor în paralel
Indicaţie Pentru a creşte capacitatea amperi-oră (Ah), pot fi conectate până la patru baterii în paralel.
Conectaţi bateriile în următoarea ordine:
fig.  pagină 3
1. Deschideţi cutia de joncţiune a bateriilor.
fig.  pagină 4
2. Selectaţi modul master (oprit) cu comutatorul DIP 4
230
5 6
6
pe una dintre baterii.
BUS dezactivat
1 2 3 4
O
N
Alimentarea prin baterie dezactivată
1 2 3 4 5
O
N
5 6
6
