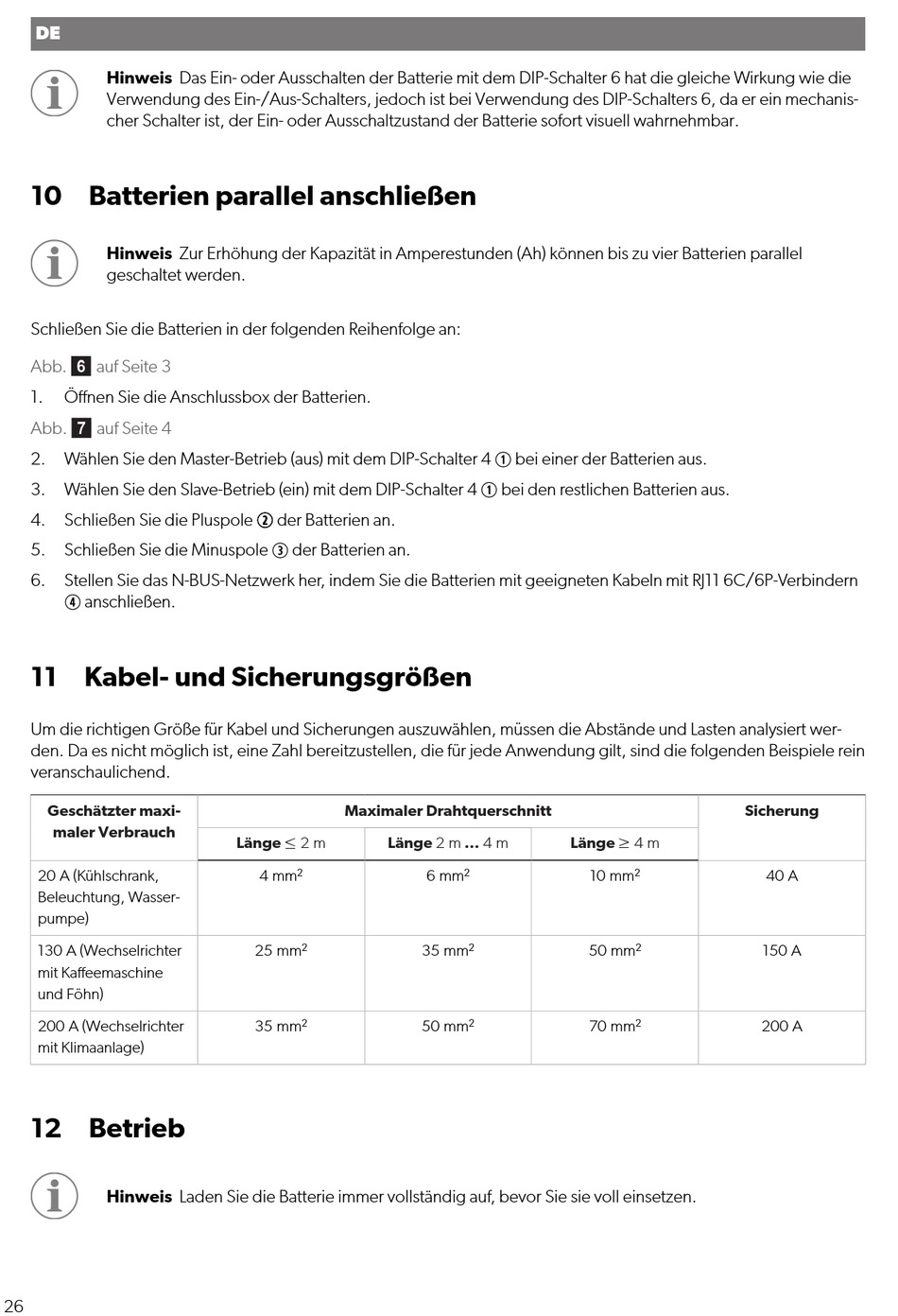

DE
Hinweis Das Ein- oder Ausschalten der Batterie mit dem DIP-Schalter 6 hat die gleiche Wirkung wie die
Verwendung des Ein-/Aus-Schalters, jedoch ist bei Verwendung des DIP-Schalters 6, da er ein mechanis-
cher Schalter ist, der Ein- oder Ausschaltzustand der Batterie sofort visuell wahrnehmbar.
10 Batterien parallel anschließen
Hinweis Zur Erhöhung der Kapazität in Amperestunden (Ah) können bis zu vier Batterien parallel
geschaltet werden.
Schließen Sie die Batterien in der folgenden Reihenfolge an:
Abb.  auf Seite 3
1. Öffnen Sie die Anschlussbox der Batterien.
Abb.  auf Seite 4
2. Wählen Sie den Master-Betrieb (aus) mit dem DIP-Schalter 4
3. Wählen Sie den Slave-Betrieb (ein) mit dem DIP-Schalter 4
4. Schließen Sie die Pluspole
5. Schließen Sie die Minuspole
6. Stellen Sie das N-BUS-Netzwerk her, indem Sie die Batterien mit geeigneten Kabeln mit RJ11 6C/6P-Verbindern
anschließen.
11 Kabel- und Sicherungsgrößen
Um die richtigen Größe für Kabel und Sicherungen auszuwählen, müssen die Abstände und Lasten analysiert wer-
den. Da es nicht möglich ist, eine Zahl bereitzustellen, die für jede Anwendung gilt, sind die folgenden Beispiele rein
veranschaulichend.
Geschätzter maxi-
maler Verbrauch
20 A (Kühlschrank,
Beleuchtung, Wasser-
pumpe)
130 A (Wechselrichter
mit Kaffeemaschine
und Föhn)
200 A (Wechselrichter
mit Klimaanlage)

12 Betrieb

Hinweis Laden Sie die Batterie immer vollständig auf, bevor Sie sie voll einsetzen.
26
der Batterien an.
der Batterien an.
Länge ≤ 2 m
Maximaler Drahtquerschnitt
Länge 2 m ... 4 m
4 mm²
25 mm²
35 mm²
bei einer der Batterien aus.
bei den restlichen Batterien aus.
Länge ≥ 4 m
6 mm² 10 mm²
35 mm² 50 mm²
50 mm² 70 mm²
Sicherung
40 A
150 A
200 A
