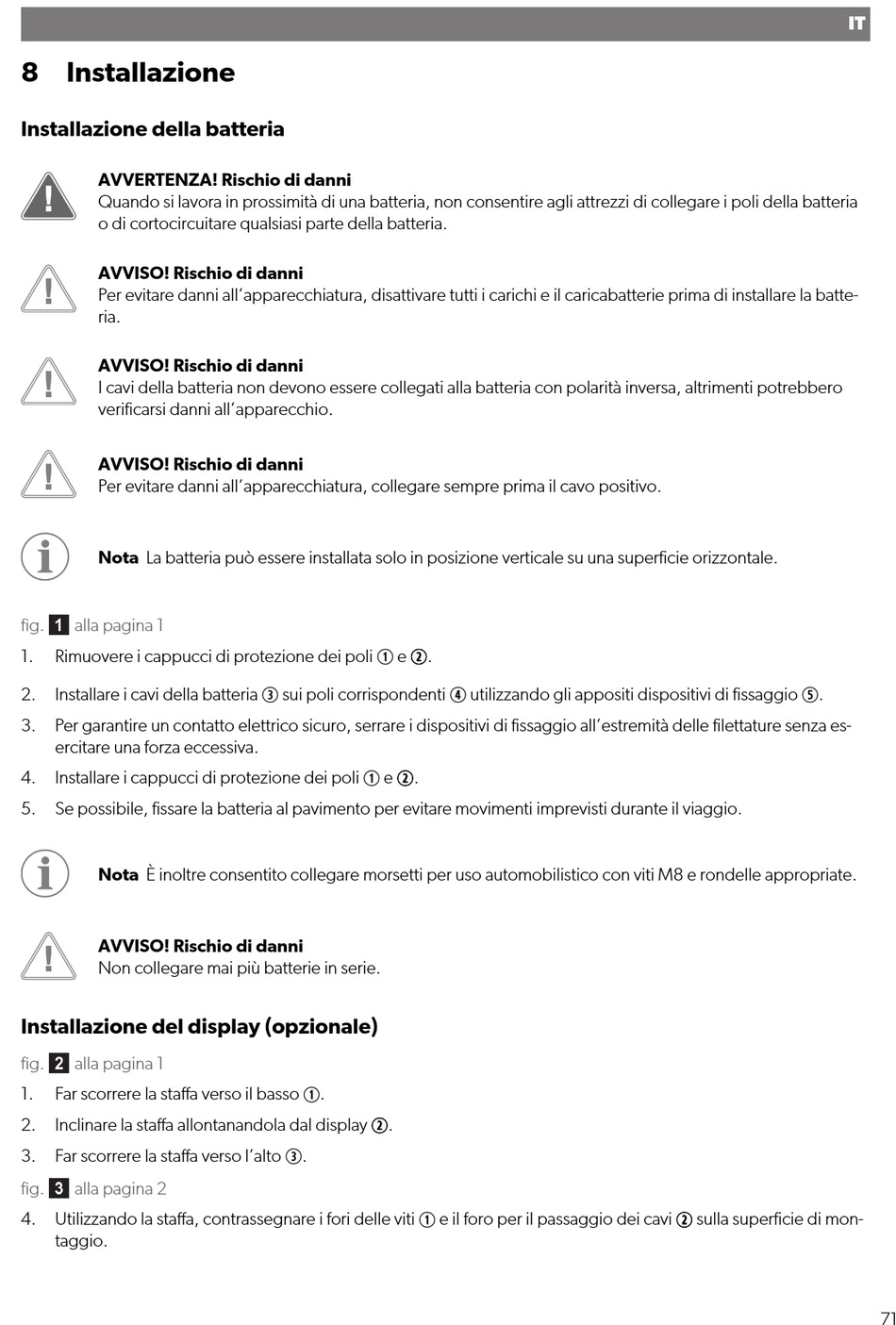

8 Installazione

Installazione della batteria

AVVERTENZA! Rischio di danni
Quando si lavora in prossimità di una batteria, non consentire agli attrezzi di collegare i poli della batteria
o di cortocircuitare qualsiasi parte della batteria.
AVVISO! Rischio di danni
Per evitare danni all'apparecchiatura, disattivare tutti i carichi e il caricabatterie prima di installare la batte-
ria.
AVVISO! Rischio di danni
I cavi della batteria non devono essere collegati alla batteria con polarità inversa, altrimenti potrebbero
verificarsi danni all'apparecchio.
AVVISO! Rischio di danni
Per evitare danni all'apparecchiatura, collegare sempre prima il cavo positivo.
Nota La batteria può essere installata solo in posizione verticale su una superficie orizzontale.
fig.  alla pagina 1
1. Rimuovere i cappucci di protezione dei poli
2. Installare i cavi della batteria
3. Per garantire un contatto elettrico sicuro, serrare i dispositivi di fissaggio all'estremità delle filettature senza es-
ercitare una forza eccessiva.
4. Installare i cappucci di protezione dei poli
5. Se possibile, fissare la batteria al pavimento per evitare movimenti imprevisti durante il viaggio.
Nota È inoltre consentito collegare morsetti per uso automobilistico con viti M8 e rondelle appropriate.
AVVISO! Rischio di danni
Non collegare mai più batterie in serie.
Installazione del display (opzionale)
fig.  alla pagina 1
1. Far scorrere la staffa verso il basso
2. Inclinare la staffa allontanandola dal display
3. Far scorrere la staffa verso l'alto
fig.  alla pagina 2
4. Utilizzando la staffa, contrassegnare i fori delle viti
taggio.
e .
sui poli corrispondenti
e .
.
.
.
e il foro per il passaggio dei cavi
utilizzando gli appositi dispositivi di fissaggio
IT
.
sulla superficie di mon-
71
