Измерване на разликата във височините
•
Разположете прътите за нивелиране А и В във вертикално положение. Поставете устройството между прътите за нивелиране А и
В (Фиг. 3).
•
Фокусирайте оптичния нивелир върху центъра на прът А. Запишете стойността на височината на нивелира в центъра на
кръстчето.
•
Фокусирайте оптичния нивелир върху центъра на прът В. Запишете стойността на височината на нивелира в центъра на кръстчето
(Фиг. 4).
•
Изчислете разликата между височините, като извадите по-малката стойност на височината от по-голямата.
На Фигура 3 например разликата между височините е 0,565 m. Извадете стойността на височината B от стойността на
височината A.
1,78 – 1,215 = 0,565
Измерване на разстояние
•
Фокусирайте уреда върху пръта за нивелиране. Запишете стойностите на горната и долната линия на измервателното кръстче
(Фиг. 5).
•
Умножете разликата между стойностите по 100, за да получите разстоянието между уреда и пръта за нивелиране.
Например:
Разстоянието между уреда и пръта на Фигура 5 е 30,5 m.
(1,347 – 1,042) x 100 = 30,5
Измерване на ъгли
•
Фокусирайте устройството върху прът A. Въртете хоризонталния кръг (2), докато маркировката "0" не се подравни с референтната
маркировка (3) (Фиг. 6).
•
Фокусирайте устройството върху пръта B. Запишете резултата от измерването на ъгъла на референтния знак (3) на хоризонталния
кръг (Фиг. 6).
Например:
Стойността на ъгъла на Фигура 6 е 45°.
x° = 45°
a(1.78)
A
1,9
1,8
a(1.78)
1,7
1,6
Горни
и долни
линии
b(1.215)
h
B

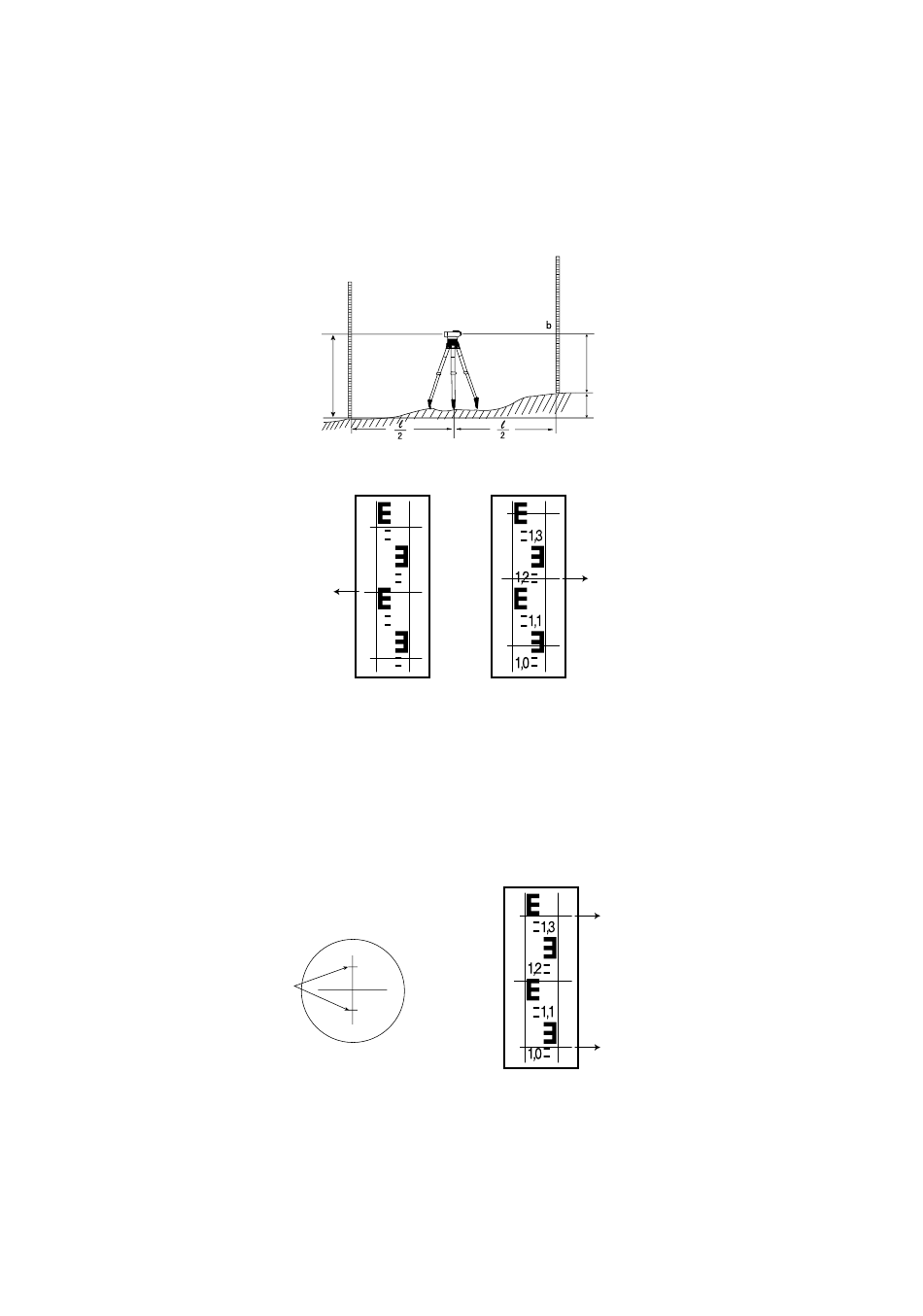

Фигура 3
b(1.215)
Фигура 4
Фигура 5
8
Горна линия
1.347
Долна линия
1.042
