Winkelmessungen
•
Fokussieren Sie das Instrument auf die Latte A. Drehen Sie den Horizontalkreis (2), bis die Markierung "0" mit der Referenzmarkierung (3)
übereinstimmt (Abb. 6).
•
Fokussieren Sie das Instrument auf die Latte B. Notieren Sie die Winkelmessung der Referenzmarkierung (3) des Horizontalkreises (Abb. 6).
Zum Beispiel:
Der Winkelwert in Abbildung 6 ist 45°.
x° = 45°

Kalibrierung der Wasserwaage

•
Überprüfen Sie die Wasserwaage (10). Verwenden Sie die Nivellierschrauben (9), um die Wasserwaage (10) in der Mitte zu positionieren.
Drehen Sie das Instrument um 180 Grad. Wenn die Wasserwaage zentriert bleibt, ist das Instrument kalibriert.
•
Wenn die Wasserwaage nicht zentriert bleibt, drehen Sie die Nivellierschrauben (9), um die Wasserwaage zu bewegen. Die Blase sollte
mindestens in der Hälfte zwischen der Mitte und dem äußeren Ende des Kreises liegen (Abb. 7).
•
Bringen Sie dann die Blase mit Hilfe des Sechskants in die Mitte, indem Sie die Nivellierschrauben drehen (Abb. 8).
•
Wiederholen Sie diese Schritte, bis die Wasserwaage kalibriert ist.

Winkelkalibrierung

Stellen Sie die Nivellierlatten A und B in einem gegenseitigen Abstand von 30 m auf. Stellen Sie das optische Nivelliergerät dazwischen
(Abb. 9). Messen Sie die Höhenwerte der Latten A und B und berechnen Sie die Differenz.
Zum Beispiel (Abb. 9):
a1 = 1,937 m
b1 = 1,689 m
Die Differenz (d) beträgt also a1 – b1 = 0,248.
Stellen Sie das Instrument in einem Abstand von 1 m von der Stange A auf. Messen Sie die Höhe der Stange A (Wert a2 in Abb. 10). Berechnen
Sie die folgende Gleichung: b2' = a2 – d. Messen Sie dann die Höhe der Latte B (b2). Wenn die Abweichung zwischen b2' und b2 mehr als 3 mm
beträgt, sollte das Fadenkreuz kalibriert werden.
Zum Beispiel:
a2 = 1,724 m
d = 0,248
b2' ist demnach: a2 – d = 1,476
A
A
Referenz-
markierung
B
Horizontal-
kreis
x
Horizontalkreis

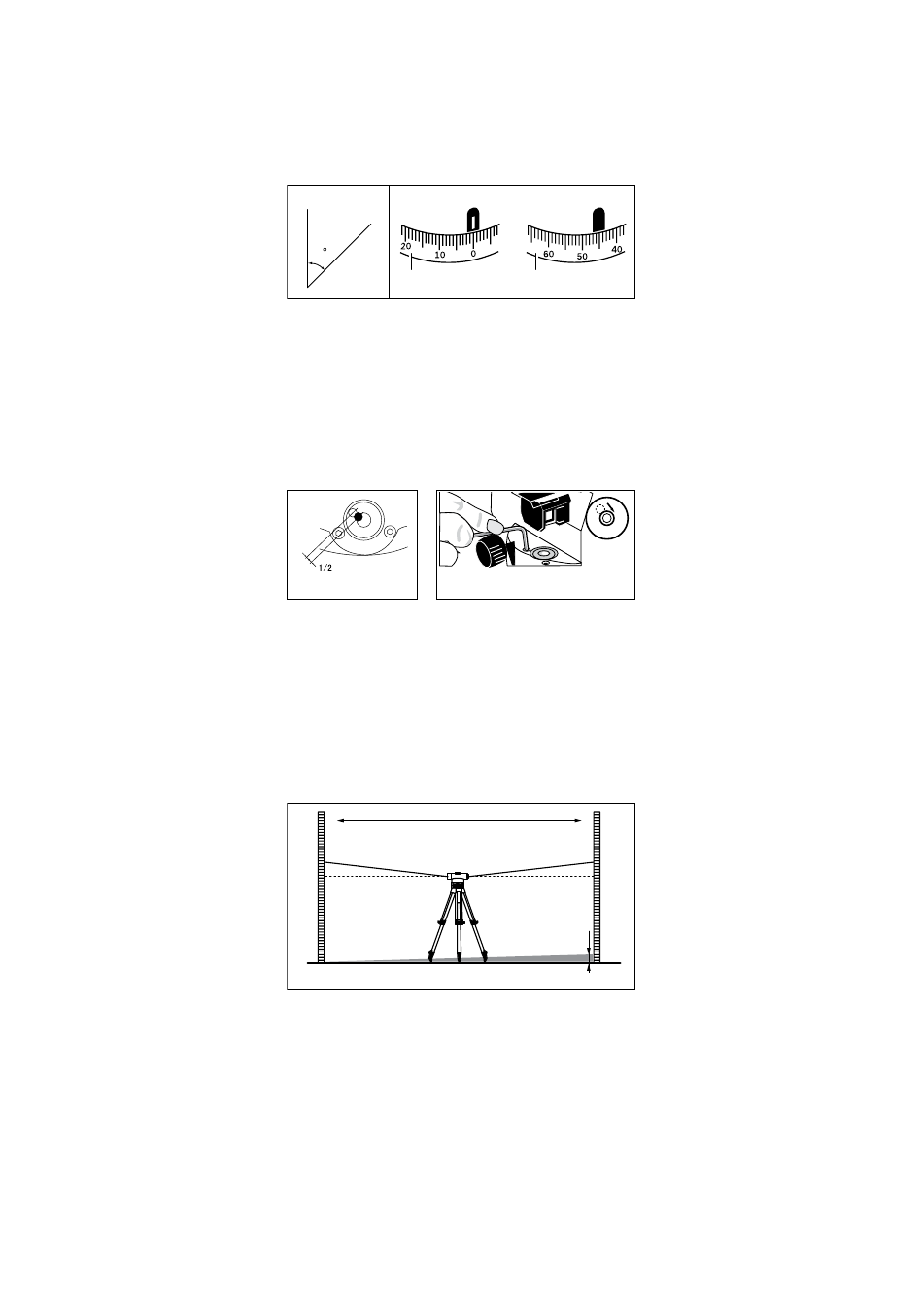

Abbildung 6
Abbildung 7
30 m
a1
A
a1-b1=d
Abbildung 9
B
Referenz-
markierung
Horizontal-
kreis
Horizontalkreis
Abbildung 8
b1
d
B
