Levenhuk Ermenrich PL30 Optical Level Bedienungsanleitung Seite 34

Medição do ângulo
•

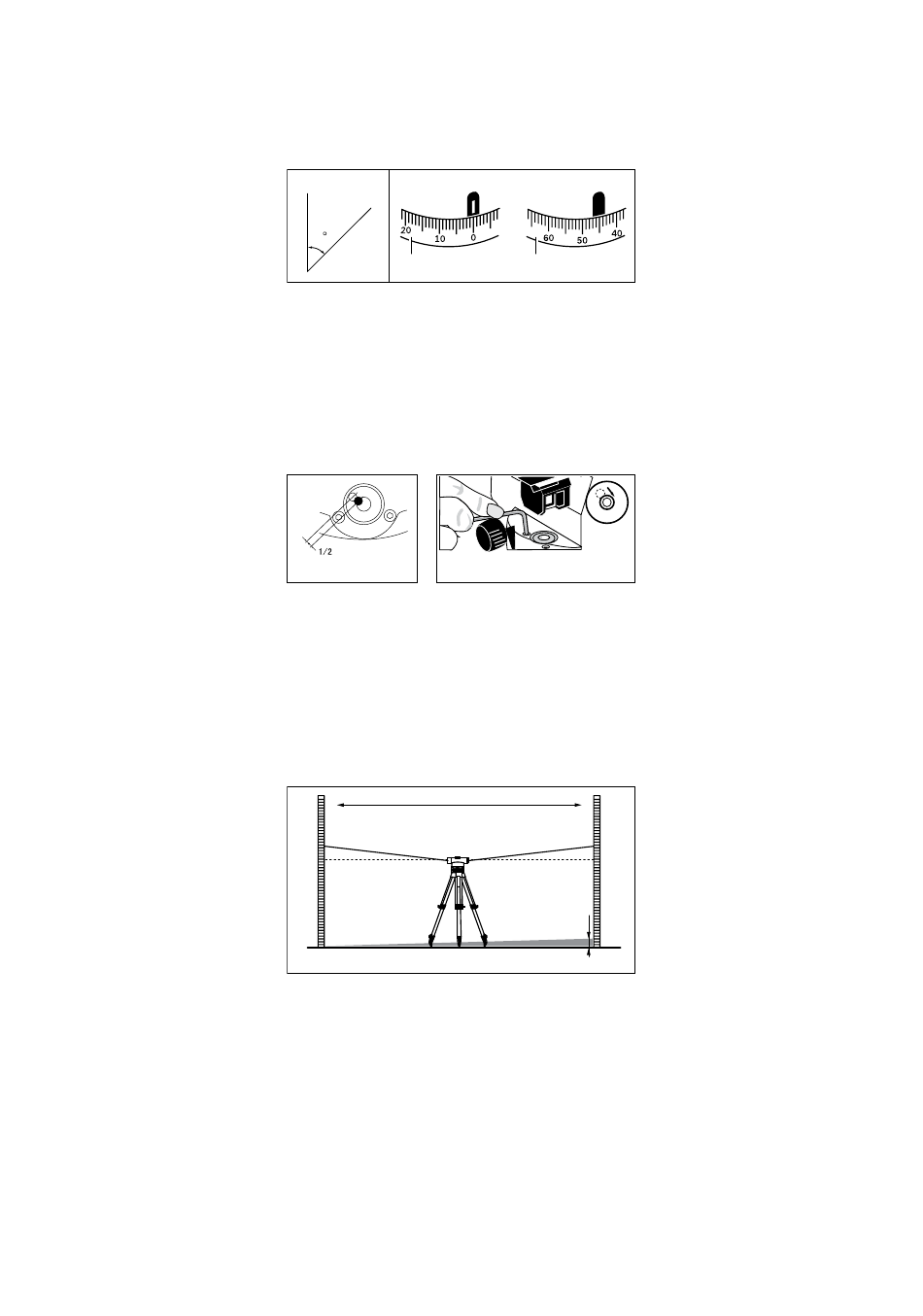

Foque o dispositivo na haste A. Rode o círculo horizontal (2) até que a marca "0" fique alinhada com a marca de referência (3) (Fig. 6).
•
Foque o dispositivo na haste B. Registe a medição do ângulo da marca de referência (3) do círculo horizontal (Fig. 6).
Por exemplo:
O valor do ângulo na Figura 6 é 45°.
x° = 45°
Calibração do nível de bolha de ar
•
Verifique o nível de bolha de ar (10). Utilize os parafusos de nivelamento (9) para posicionar o nível de bolha de ar (10) no centro. Rode o
dispositivo 180 graus. Se o nível de bolha de ar ficar no centro, o dispositivo está calibrado.
•
Se o nível de bolha de ar não estiver no centro, rode os parafusos de nivelamento (9) para mover o nível de bolha de ar. A bolha de ar deve
ser colocada pelo menos no ½ entre o centro e a extremidade exterior do círculo (Fig. 7).
•
Em seguida, utilizando o hexágono, traga a bolha de ar para o centro, rodando os parafusos de nivelamento (Fig. 8).
•
Repita estes passos até que o nível de bolha de ar esteja calibrado.
Calibração do ângulo
Coloque as hastes de nivelamento A e B a uma distância de 30 m uma da outra. Coloque o nível ótico entre elas (Fig. 9). Meça os valores de
altura das hastes A e B, calcule a diferença.
Por exemplo (Fig. 9):
a1 = 1,937 m
b1 = 1,689 m
por isso, a diferença (d) é a1 – b1 = 0,248.
Coloque o dispositivo a uma distância de 1 m da haste A. Meça a altura da haste A (valor a2 na Fig. 10). Calcule a seguinte equação: b2' = a2 – d.
Em seguida, meça a altura da haste B (b2). Se o desvio entre b2' e b2 for superior a 3 mm, a mira deve ser calibrada.
Por exemplo:
a2 = 1,724 m
d = 0,248
por isso, b2' é: a2 – d = 1,476
A
A
Marca de referência
do círculo
B
horizontal
x
Círculo horizontal
Figura 6
Figura 7
30 m
a1
A
a1-b1=d
Figura 9
B
Marca de referência
do círculo
horizontal
Círculo horizontal
Figura 8
b1
d
B
