Medición de distancias
•

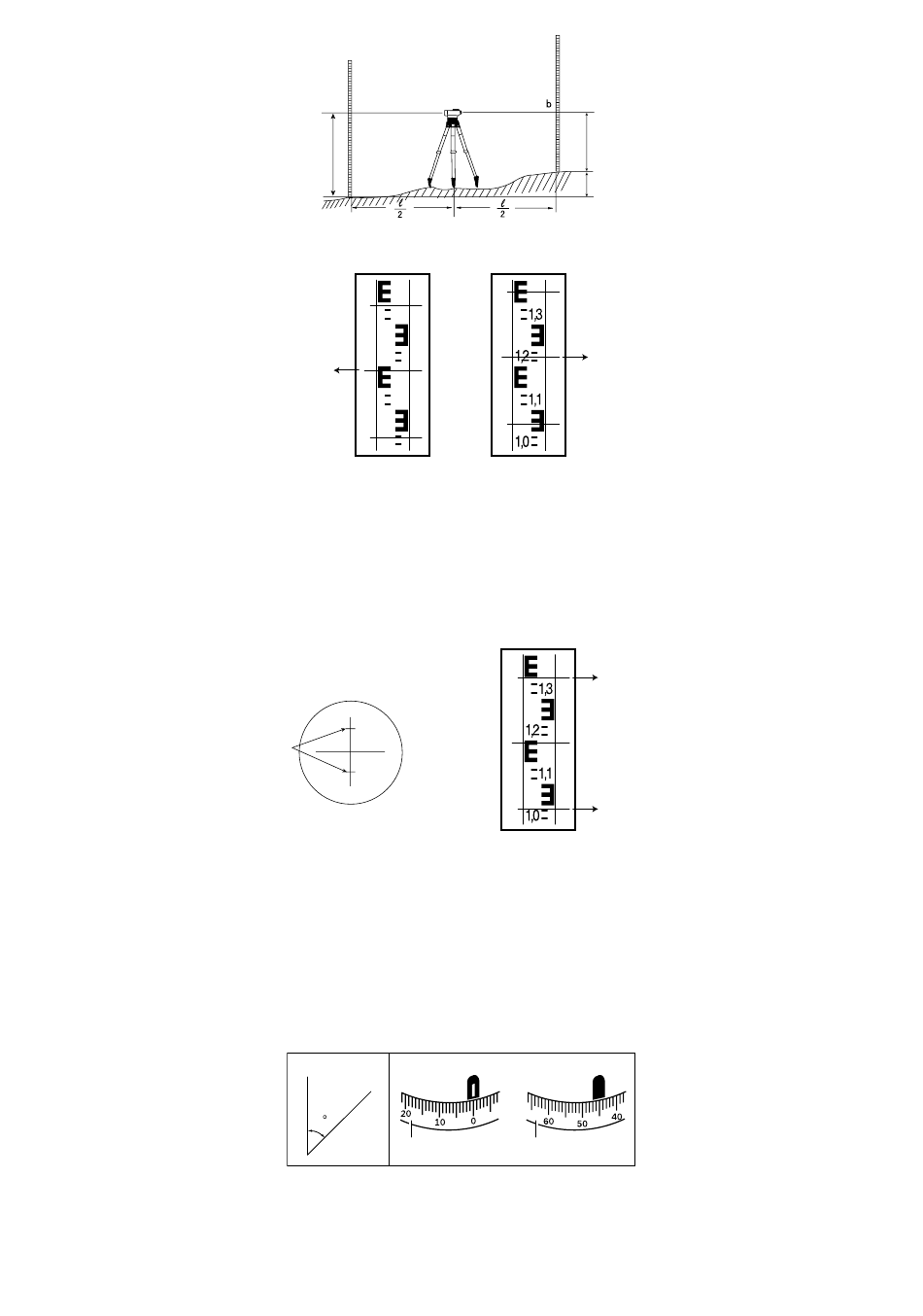

Enfoque el instrumento en la barra de nivelación. Anote los valores correspondientes a las líneas superior e inferior de la retícula (Fig. 5).
•
Multiplique la diferencia de valores por 100 para obtener la distancia entre el instrumento y la barra de nivelación.
Ejemplo:
En la Figura 5, la distancia entre el instrumento y la barra es de 30,5 metros.
(1,347 – 1,042) x 100 = 30,5
Medición de ángulos
•
Enfoque el instrumento en la barra A. Gire el círculo horizontal (2) hasta que la marca "0" quede alineada con la marca de referencia (3)
(fig. 6).
•
Enfoque el instrumento en la barra B. Anote el valor de ángulo que la marca de referencia (3) indica en el círculo horizontal (Fig. 6).
Ejemplo:
El valor de ángulo mostrado en la Figura 6 es 45°.
x° = 45°
Calibración del nivel de burbuja
•
Compruebe el nivel de burbuja (10). Utilice los tornillos de nivelación (9) para centrar el nivel de burbuja (10). Gire el instrumento
180 grados. Si el nivel de burbuja permanece en el centro, el instrumento está calibrado.
a(1.78)
A
1,9
1,8
a(1.78)
1,7
1,6
Líneas
superior
e inferior
A
B
x
B
Figura 3
Figura 4
Figura 5
A B
Marca de referencia Marca de referencia
del círculo del círculo
horizontal horizontal
Círculo horizontal Círculo horizontal
Figura 6
19
b(1.215)
h
b(1.215)
Línea superior
1.347
Línea inferior
1.042
