Nivel óptico Ermenrich PL30
ES
El kit incluye: nivel óptico, maletín de transporte de plástico, pasador de ajuste, llave hexagonal, manual de usuario y garantía.
Ajuste y nivelación
•
Coloque las patas del trípode en el suelo y ajuste el trípode al nivel de los ojos del usuario.
•
Coloque el instrumento en el trípode y atorníllelo firmemente.
•
Puede transportar el instrumento levantando el trípode. Sostenga el trípode verticalmente durante su transporte para no dañar el instrumento.
•
Utilice los tornillos de nivelación (9) para centrar el nivel de burbuja (10) (Fig. 1). El dispositivo está nivelado cuando el nivel de burbuja está
en el centro.
Apuntar y enfocar
•
Retire la tapa del ocular (12). Apunte el instrumento un objeto brillante o sostenga una hoja de papel blanca frente a la lente del objetivo
(7), luego gire la perilla de enfoque del ocular (13) hasta que la retícula negra se muestre con nitidez.
•
Apunte el instrumento a la barra de nivelación. Si es necesario, utilice la mirilla óptica (6) para apuntar fácilmente.
•
Gire la perilla de enfoque (5) hasta que pueda ver claramente las marcas de graduación de la barra de nivelación (Fig. 2).
•
Alinee la retícula exactamente con el centro de la barra de nivelación girando el tornillo de ajuste horizontal (8).
Medición de diferencias de altura
•
Coloque las barras de nivelación A y B en posición vertical. Coloque el instrumento entre las barras de nivelación A y B (Fig. 3).
•
Enfoque el nivel óptico en el centro de la barra A. Anote el valor de altura que la barra de nivelación muestra en el centro de la retícula.
•
Enfoque el nivel óptico en el centro de la barra B. Anote el valor de altura que la barra de nivelación muestra en el centro de la retícula
(Fig. 4).
•
Calcule la diferencia de altura restando el valor de altura más pequeño del más grande.
Por ejemplo, en la Figura 3 la diferencia de altura es de 0,565 metros, que resulta de restar el valor de altura B del valor de altura A.
1,78 – 1,215 = 0,565

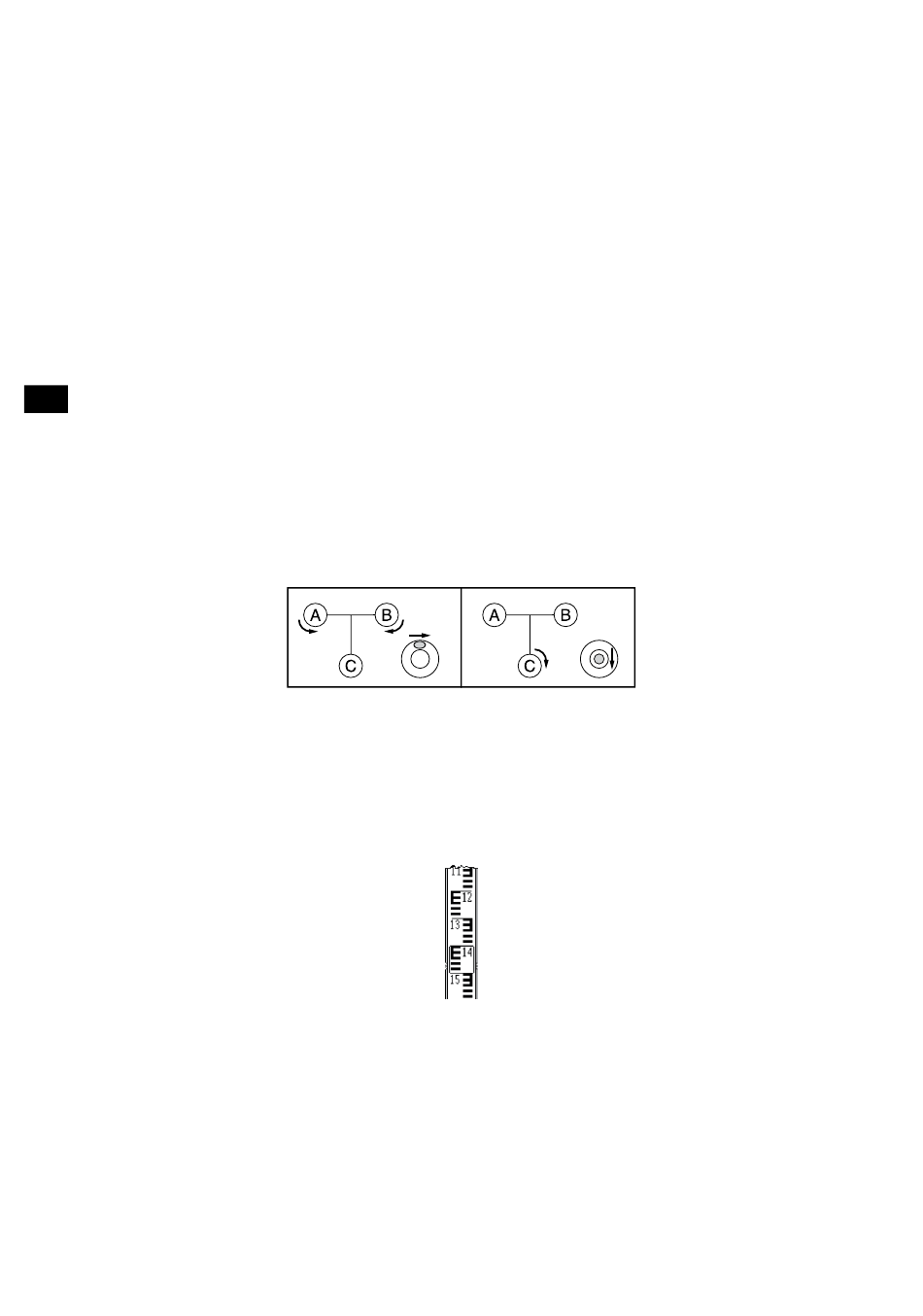

Figura 1
Figura 2
