Калибровка пузырькового уровня
•
Проверьте пузырьковый уровень (10). С помощью подъемных винтов (9) установите пузырьковый уровень (10) в центр. Поверните
прибор на 180 градусов. Если пузырьковый уровень остается в центре, нивелир откалиброван.
•
Если пузырьковый уровень не в центре, поворачивайте подъемные винты (9), чтобы переместить пузырьковый уровень. Пузырек
должен располагаться как минимум на ½ между центром и внешним кольцом окружности (рис. 7).
•
Затем, используя шестигранник, подведите пузырек к центру, вращая подъемные винты (рис. 8).
•
Повторяйте эти действия до тех пор, пока пузырьковый уровень не будет откалиброван.
Калибровка угла

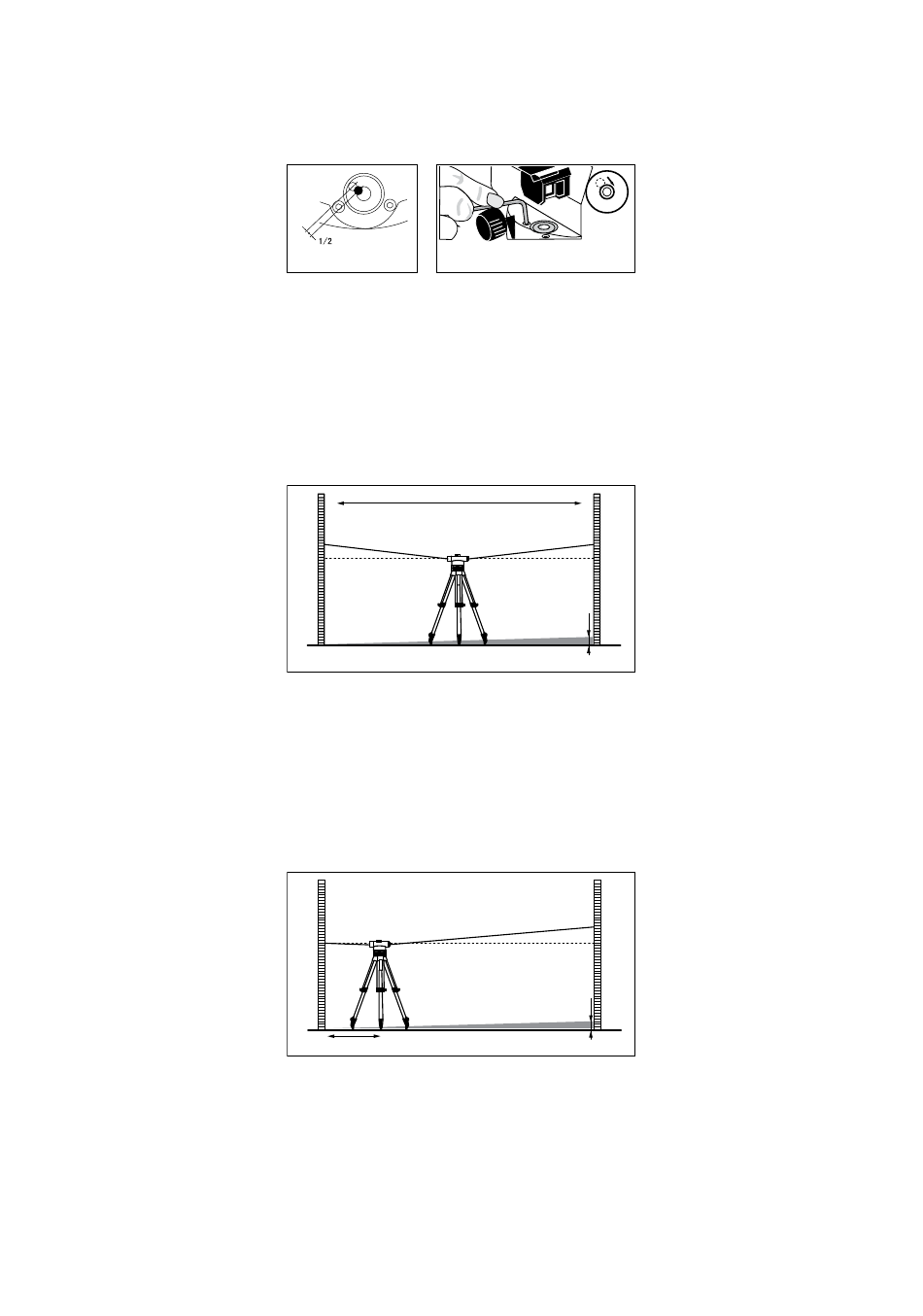

Установите рейки A и B на расстоянии 30 м друг от друга. Поместите нивелир между ними (рис. 9). Измерьте значения высоты с реек
А и В, а затем вычислите разницу.
Например (рис. 9):
a1 = 1,937 м
b1 = 1,689 м
то есть разница (d) равна a1 – b1 = 0,248.
Поместите нивелир на расстоянии 1 м от рейки А. Измерьте высоту рейки А (значение a2 на рис. 10). Вычислите следующее значение:
b2' = a2 – d. Затем измерьте высоту рейки B (b2). Если разница между b2' и b2 составляет более 3 мм, необходимо откалибровать
перекрестие.
Например:
a2 = 1,724 м
d = 0,248
то есть b2' равно: a2 – d = 1,476
Снимите защитный колпачок окуляра (12). Поворачивайте юстировочный винт с помощью шпильки (рис. 11) до тех пор, пока значения
b2' и b2 не станут одинаковыми. Снова наденьте защитный колпачок окуляра.
Рисунок 7
30 m
a1
A
a1-b1=d
Рисунок 9
a2
A
a2-d=b2'
1 m
Рисунок 10
Рисунок 8
b1
d
B
b2
d
B
