Измерение расстояния
•

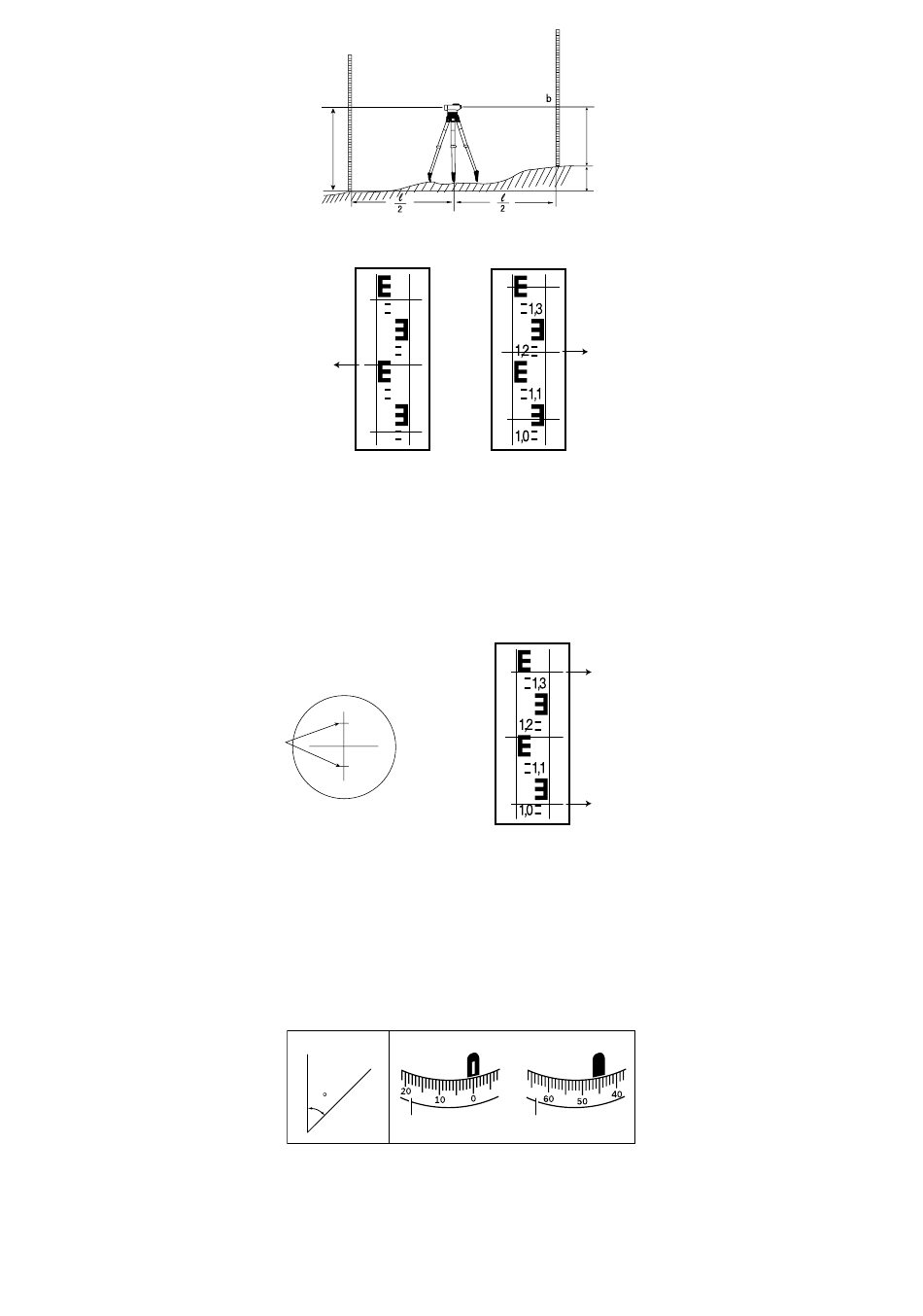

Сфокусируйте нивелир на измерительной рейке. Запишите значения высоты по верхней и нижней линиям перекрестия (рис. 5).
•
Умножьте разницу значений на 100, чтобы получить расстояние между нивелиром и измерительной рейкой.
Например:
Расстояние между нивелиром и измерительной рейкой на рисунке 5 составляет 30,5 м.
(1,347 – 1,042) x 100 = 30,5
Измерение угла
•
Сфокусируйте нивелир на рейке A. Поверните горизонтальный круг (2), совместив "0" с контрольной меткой горизонтального круга (3).
•
Сфокусируйте нивелир на рейке B. Запишите значение угла относительно контрольной отметки горизонтального круга (3) (рис. 6).
Например:
Значение угла на рисунке 6 равно 45°.
x° = 45°
a(1.78)
A
1,8
a(1.78)
1,6
Верхняя
и нижняя
линии
A
B
x
B
Рисунок 3
1,9
1,7
Рисунок 4
Рисунок 5
Контрольная Контрольная
A B
метка горизон- метка горизон-
тального тального
круга круга
Горизонтальный Горизонтальный
круг круг
Рисунок 6
37
b(1.215)
h
b(1.215)
Верхняя линия
1.347
Нижняя линия
1.042
