Célzás és fókuszálás
•
Vegye le a szemlencse sapkát (12). Irányítsa a készüléket egy fényes tárgyra vagy tartson fehér papírlapot az objektívlencse (7) elé, majd
forgassa a szemlencse élességállító gombot (13), amíg a sötét fekete szálkereszt jól látható nem lesz.
•
Irányítsa a készüléket a szintezőrúdra. Szükség esetén használja az optikai célzó nyílást (6) a könnyebb célzás érdekében.
•
Forgassa az élességállító gombot (5), amíg jól nem látja a szintezőrúd beosztási jeleit (2. ábra).
•
A szálkeresztet igazítsa pontosan a szintezőrúd középpontjához a vízszintes hajtócsavar forgatásával (8).
Magasságkülönbség mérése
•

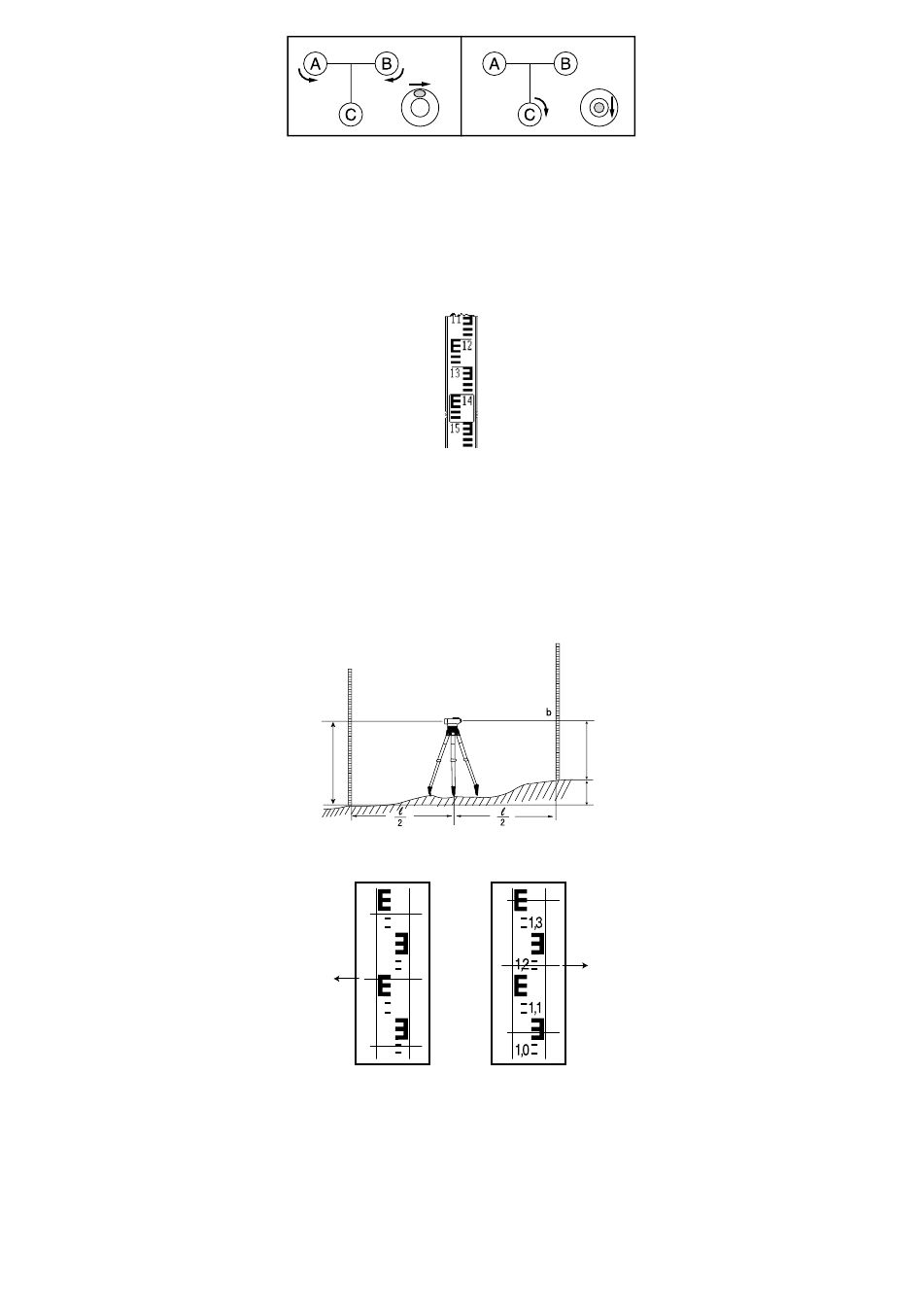

Állítsa az A és B szintezőrudakat függőleges helyzetbe. Helyezze a készüléket az A és B szintezőrudak közé (3. ábra).
•
Fókuszálja az optikai szintezőt az A rúd közepére. Jegyezze fel a szintezőrúd magassági értékét a szálkereszt közepénél.
•
Fókuszálja az optikai szintezőt a B rúd közepére. Jegyezze fel a szintezőrúd magassági értékét a szálkereszt közepénél (4. ábra).
•
Számítsa ki a magasságkülönbséget úgy, hogy a kisebb magassági értéket kivonja a nagyobból.
A 3. ábrán a magasságkülönbség például 0,565 m. Vonjuk ki a B magasság értékét az A magasság értékéből.
1,78 – 1,215 = 0,565
Távolságmérés
•
Fókuszálja a készüléket a szintezőrúdra. Jegyezze fel a mérő szálkereszt felső és alsó vonalának értékeit (5. ábra).
•
Szorozza meg az értékek különbségét 100-zal, hogy megkapja a készülék és a szintezőrúd közötti távolságot.
Például:
A készülék és a rúd közötti távolság az 5. ábrán 30,5 m.
(1,347 – 1,042) x 100 = 30,5
1. ábra
2. ábra
a(1.78)
A
3. ábra
1,9
1,8
a(1.78)
1,7
1,6
4. ábra
b(1.215)
h
B
b(1.215)
