Livello ottico Ermenrich PL30
IT
La confezione contiene: livello ottico, custodia per il trasporto, spina di regolazione, chiave a brugola, manuale utente e garanzia.
Allestimento e livellazione
•
Posizionare stabilmente le gambe del treppiede al suolo e regolare il treppiede secondo l'altezza degli occhi dell'utente.
•
Posizionare lo strumento sul treppiede e fissarlo saldamente con le viti.
•
È possibile spostare lo strumento sollevando il treppiede. Mantenere sempre il treppiede in verticale per evitare danni allo strumento.
•
Usare le viti di base (9) per centrare la livella a bolla (10) (fig. 1). Lo strumento è correttamente livellato quando la bolla occupa il cerchio
centrale.
Puntamento e messa a fuoco
•
Rimuovere la copertura dell'oculare (12). Puntare lo strumento verso un oggetto chiaro o posizionare un foglio bianco di fronte alla lente obiettivo
(7), quindi, ruotare la manopola di messa a fuoco dell'oculare (13) finché il reticolo di puntamento nero non risulta chiaramente visibile.
•
Puntare lo strumento verso la stadia. Se necessario, usare il mirino ottico (6) per semplificare il puntamento.
•
Ruotare la manopola di messa a fuoco (5) finché non è possibile vedere chiaramente le tacche di graduazione sulla stadia (fig. 2).
•
Allineare il reticolo di puntamento esattamente al centro della stadia ruotando la vite di traslazione orizzontale (8).
Misurazione del dislivello
•
Posizionare le stadie A e B, assicurandosi che siano rettificate in verticale. Posizionare lo strumento tra le stadie A e B (fig. 3).
•
Mettere a fuoco il livello ottico sul centro della stadia A. Osservare il valore di quota indicato sulla stadia al centro del reticolo di puntamento.
•
Mettere a fuoco il livello ottico sul centro della stadia B. Osservare il valore di quota indicato sulla stadia al centro del reticolo di
puntamento (fig. 4).
•
Calcolare il dislivello sottraendo il valore minore di quota osservato al valore maggiore.
In figura 3, ad esempio, il dislivello è pari a 0,565 m. Si ottiene sottraendo il valore della quota B dal valore della quota A.
1,78 – 1,215 = 0,565

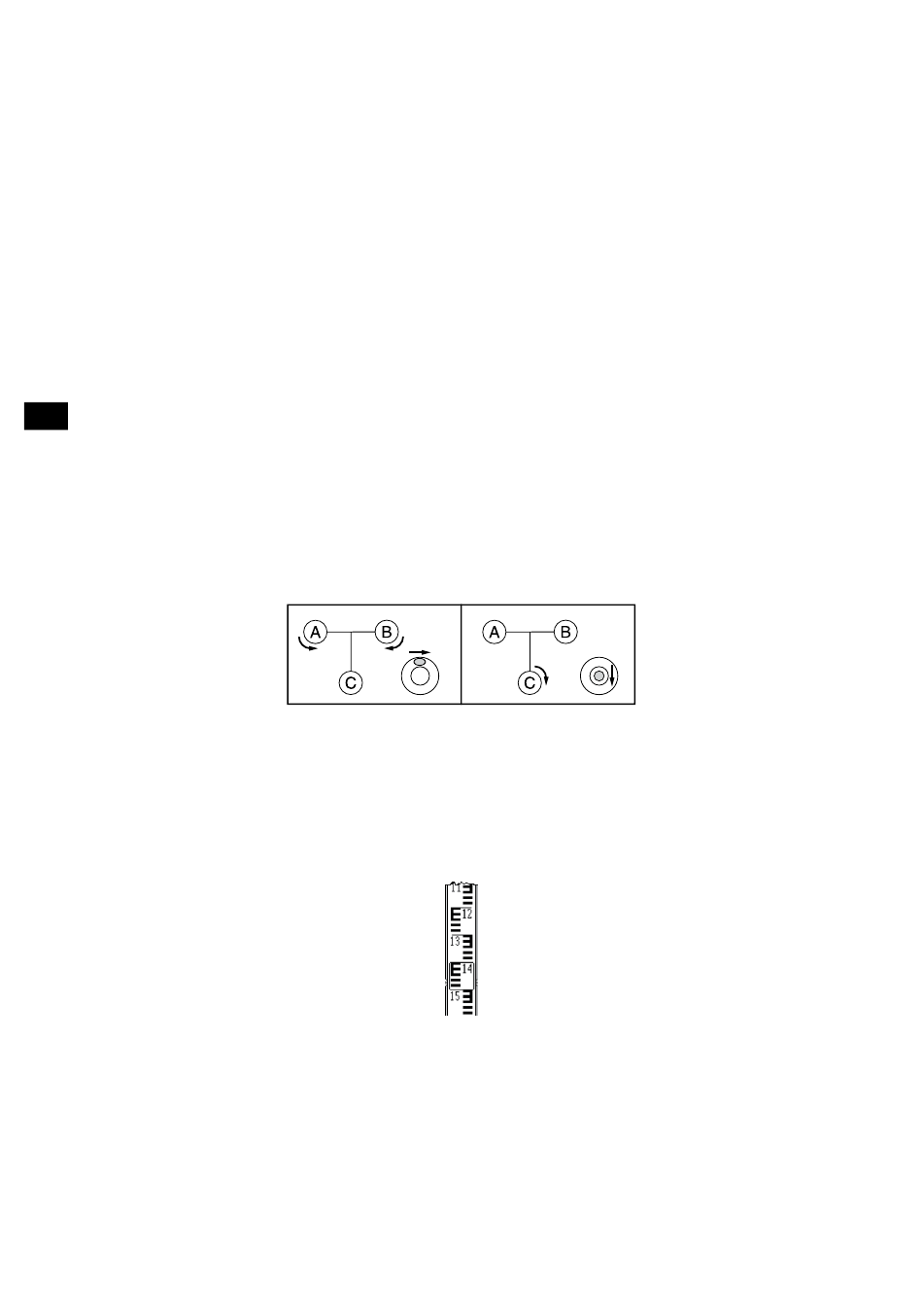

Figura 1
Figura 2
