Kalibracja kąta
Ustaw łaty niwelacyjne A i B w odległości 30 m od siebie. Ustaw niwelator optyczny między nimi (Rys. 9). Zmierz wartości wysokości łat A i B,
następnie oblicz różnicę.
Przykład (Rys. 9):
a1 = 1,937 m
b1 = 1,689 m
więc różnica (d) wynosi a1 – b1 = 0,248.
Ustaw przyrząd w odległości 1 m od łaty A. Zmierz wysokość łaty A (wartość a2 na Rys. 10). Oblicz zgodnie z następującym równaniem:
b2' = a2 – d. Następnie zmierz wysokość łaty B (b2). Jeśli odchylenie między wartościami b2' i b2 wynosi ponad 3 mm, należy skalibrować
krzyż.
Przykład:
a2 = 1,724 m
d = 0,248
więc b2' wynosi: a2 – d = 1,476
Zdejmij osłonę okularu (12). Obracaj śrubę regulacyjną ze sworzniem (Rys. 11), aż wartości b2' i b2 będą takie same. Załóż z powrotem osłonę
okularu.

Dane techniczne

Powiększenie
Odległość robocza
Dokładność poszczególnych pomiarów
Standardowe odchylenie na 1 km (podwójna niwelacja)
Apertura soczewki obiektywowej
Obraz
Pole widzenia
Mały dystans makro
Zakres kompensatora
30 m
a1
A
a1-b1=d

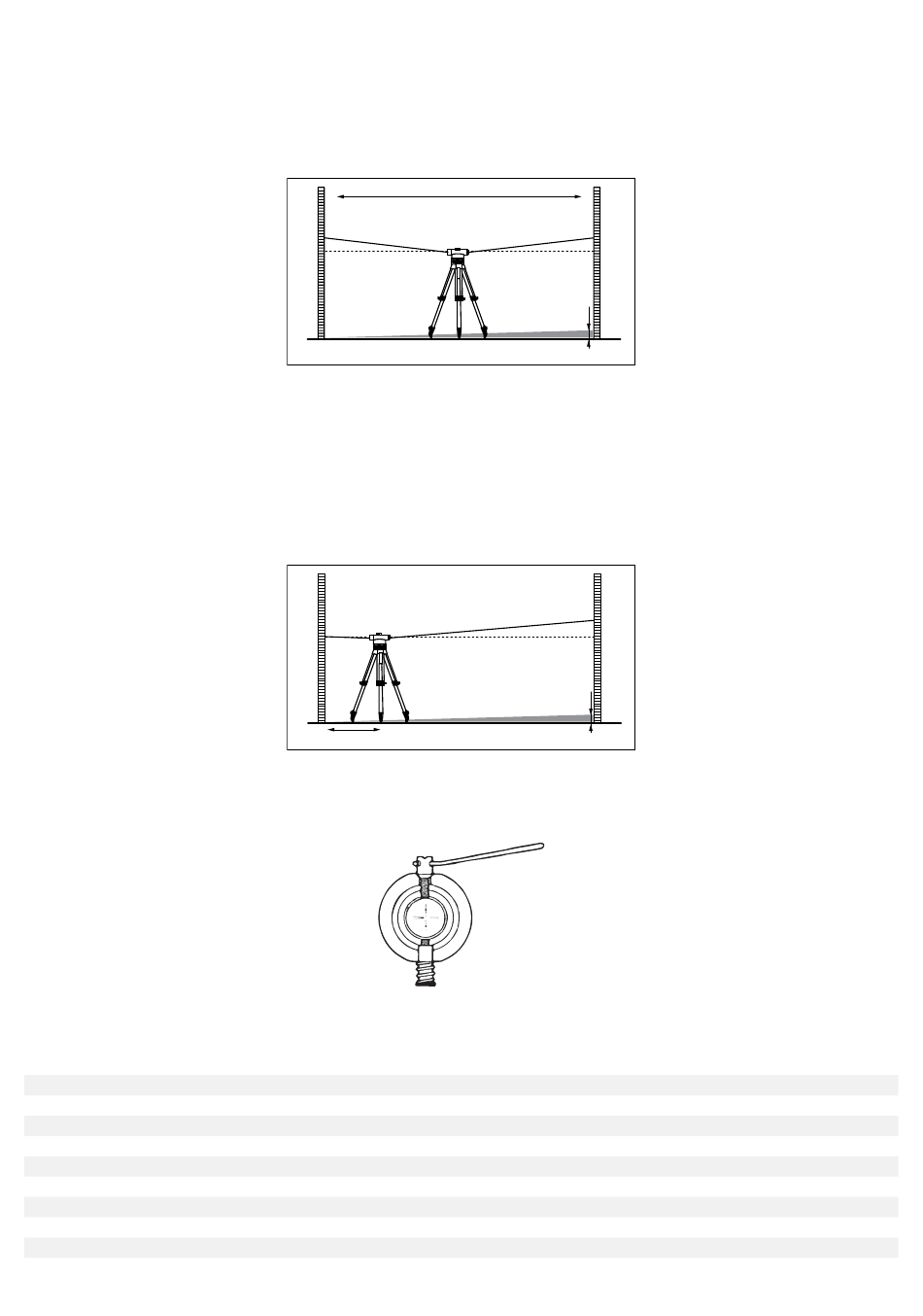

Rysunek 9
a2
A
a2-d=b2'
1 m
Rysunek 10
Rysunek 11
31
b1
d
B
b2
d
B
32 razy
120 m
1,6 mm/30 m
1 mm
36 mm
nieodwrócony
1°30'
0,3 m
±15'
